红线一般是指各种用地的边界线。有时也把确定沿街建筑位置的一条建筑线谓之红线，即建筑红线（boundarylineofbuilding）。它可与道路红线重合，也可退于道路红线之后，但绝不许超越道路红线，在建筑红线以外不允许建任何建筑物。

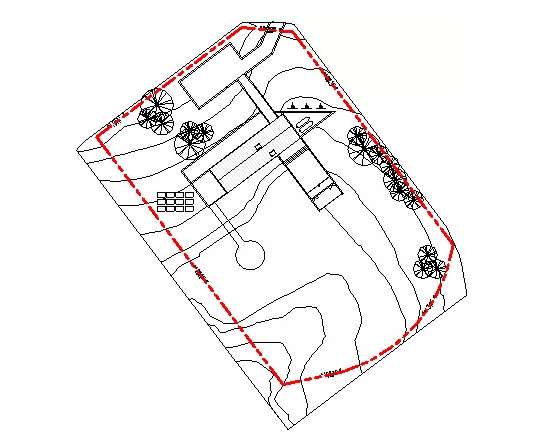

    将建筑红线添加到场地平面以指示收进和允许的建筑区域。

    “体量和场地” → 选项卡“修改场地”面板 → （建筑红线）

    在图形中查看、放置、标记和导出

    查看：每个视图建筑红线的显示均由“可见性/图形”对话框控制。默认情况下，建筑红线仅在场地平面中显示。若要在其他平面视图中显示建筑红线，请打开“可见性/图形”对话框。在“模型类别”选项卡中，选择“站点”。展开“场地”，然后选择“建筑红线”。

    放置。您可以在明细表中放置建筑红线。明细表可以包含“名称”和“面积”建筑红线参数。（面积的格式来自建筑红线的“面积单位格式”类型属性。）当您创建明细表时，请选择“建筑红线”作为明细表的类别。

    标记。您可以标记能够报告平方英尺或英亩数的建筑红线。从Revit族库的“注释”>“土木工程”文件夹中载入标记。标记包括PropertyTag-Acres.rfa（英亩数）、PropertyTag-SF.rfa（平方英尺）和M_PropertyTag.rfa（公制）。

    导出。当您将项目导出到ODBC数据库时，可以导出建筑红线面积信息。

    创建建筑红线

    添加建筑红线的方法有：在场地平面中绘制或在项目中直接输入测量数据。

    1.打开一个场地平面视图。

    2.单击“体量和场地”选项卡 → “修改场地”面板 → （建筑红线）。

    绘制建筑红线

    1.在“创建建筑红线”对话框中，选择“通过绘制来创建”。

    2.单击（拾取线）或使用其他绘制工具来绘制线。

    3.绘制建筑红线。这些线应当形成一个闭合环。如果绘制一个开放环并单击“完成建筑红线”，Revit会发出一条警告，说明无法计算面积。可以忽略该警告继续工作，或将环闭合。

    输入距离和方向角

    1.Revit将测量数据与正北对齐。

    2.在“创建建筑红线”对话框中，选择“通过输入距离和方向角来创建”。

    在“建筑红线”对话框中，单击“插入”，然后从测量数据中添加距离和方向角。

    3.（可选）将建筑红线描绘为弧。

    a.分别输入“距离”和“方向”的值，用于描绘弧上两点之间的线段。

    b.选择“弧”作为“类型”。

    c.输入一个值作为“半径”。半径值必须大于线段长度的二分之一。半径越大，形成的圆越大，产生的弧也越平。

    d.如果弧出现在线段的左侧，请选择“左”作为“左/右”。如果弧出现在线段的右侧，请选择“右”。

    4.根据需要插入其余的线。

    5.单击“向上”和“向下”可以修改建筑红线的顺序。

    6.在绘图区域中，将建筑红线移动到确切位置，然后单击放置建筑红线。

    注：可以使用“移动”工具将建筑红线捕捉到基准点。

    将绘制的建筑红线转换为基于表格的建筑红线

    “编辑表”工具可将绘制的建筑红线转换为基于表格的建筑红线。

    1.打开一个场地平面视图。

    2.在绘图区域中，选择已绘制的建筑红线。

    3.单击“修改|建筑红线”选项卡 → “建筑红线”面板 → （编辑表格）。

    4.阅读“限制条件丢失”警告，并单击“是”继续。

    5.在“建筑红线”对话框中，进行必要的修改，然后单击“确定”。
