BIM技术在工程施工中的深化管理（2）管理
预留洞口定位

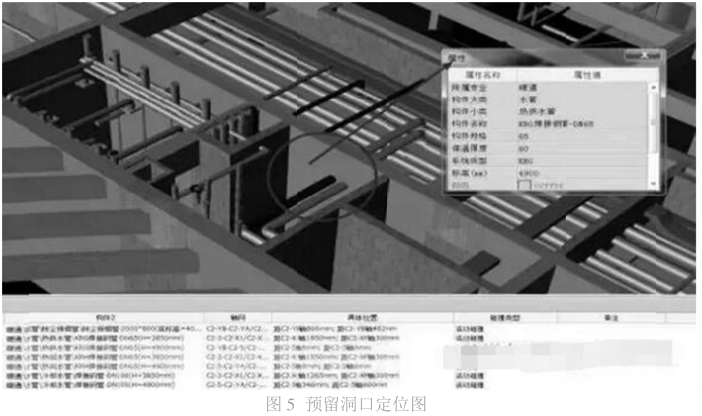

管线综合调整工作完成后，可以利用调整后的管线综合模型导出预留洞口定位图。目前，已经精确定位了大学生活动中心一层的44个预留洞口，用于指导前期土建洞口预留，并以三维的方式完成现场交底工作。图5为预留洞口的定位情况。在施工过程中，可以利用BIM移动端BlM View在现场查看BlM洞口位置和管线排布情况。项目现场管理人员利用BlM View能够更简单、直观地在现场查询模型信息，指导现场施工。
漫游和净高检查
在完成综合排布的楼层内，可以模拟第一人称的视角进行漫游检查

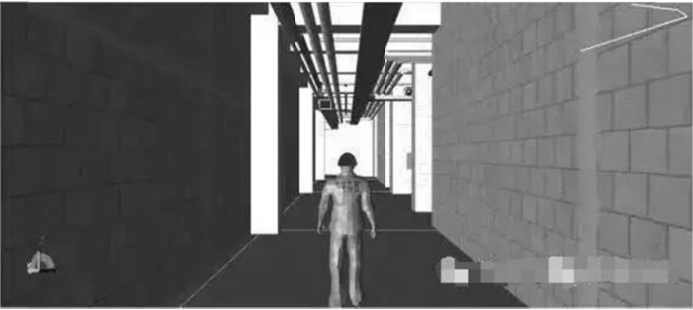

——查看管线排布情况、管线属性信息，对比管线排布后建筑物的净高与装饰吊顶是否有冲突，同时，还可以模拟设备进场路线。在大体积机电设备进场施工前，要进行三维交底工作。目前，大学生活动中心项目一层区域均已实现漫游。图6为三维动漫人员模拟现场实际情况检查工程净高和管道布置工作。
管线二维码编号

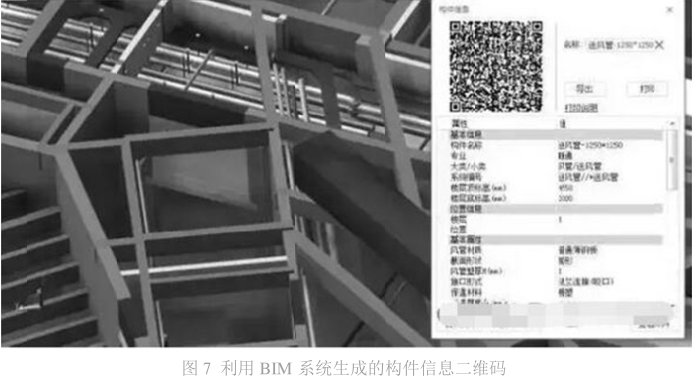

在工作过程中，可以利用BIM系统平台在BIM模型中赋予管线二维码信息，利用打印机打印出二维码标签，并将其贴在现场相应的构件上。同时，利用移动设备二维码扫描功能可以实时查询构件定位、材质信息等。大学生活动中心项目模型中的所有构件均可导出二维码信息。图7为利用BIM系统生成的构件信息二维码。
BIM技术是未来的趋势，学习、了解掌握更多BIM前言技术是大势所趋，欢迎更多BIMer加入BIM中文网大家庭（http://www.wanbim.com），一起共同探讨学习BIM技术，了解BIM应用！
