文章来源：中建西南院BIM设计研究中心

    成果1：结构设计辅助软件

    该软件主要基于Revit进行的二次开发，旨在使结构计算模型与设计模型快速转化，快速标注、明细表绘制等多方面提升结构设计效率。

    针对SATWE的技术瓶颈，进行了以下技术创新：

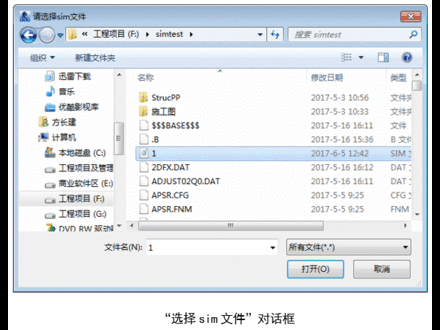

    从PKPM导入模型：利用.sim文件作为数据交换中间文件，.sim文件包含了PKPM模型的几何信息与计算结果数据，可以利用它在Revit中生成与PKPM模型对应的结构模型，并在模型中存储相关的计算信息。

    施工图插件：利用从.sim文件中读取的计算信息，自动生成梁/柱施工图。其中梁施工图内容主要为梁平法配筋、层高表，柱施工图主要包括柱平法配筋、柱尺寸标注、柱配筋表。

    成果2：SATWE计算指标自动读取与判断软件

    SATWE是目前流行的多高层建筑结构分析与设计软件，但其计算指标分布于不同的结果文件中，需要用户人工查询、整理、判断，特别是对于高层复杂建筑结构，结果信息庞大、指标读取与判断费时费力，准确性难以保证，因而难以满足现实生产需要，急需技术创新。

    针对SATWE的技术瓶颈，进行了以下技术创新：

    形成了集成化的指标读取和判断平台：解决了人工读取SATWE计算指标比较费时费力、且容易出错的实际问题。

    软件使用方便：设置了菜单、工具条、按钮等输入方式，方便用户自由切换。

    软件输出结果丰富：能够直观的输出指标本身及判断结果，可界面输出、文档输出、曲线显示、颜色示意，直观形象、易于理解。

    成果3：基于ABAQUS的高层建筑结构辅助分析软件

    目前，由于超高超限建筑不断涌现，结构设计的复杂性越发突出，而传统的线弹性分析理论及构造措施往往难以满足现实需求，性能化设计势在必行。

    常规结构设计软件（如SATWE）与通用弹塑性有限元分析软件（如ABAQUS）各有不足，没有形成集成化的分析平台，没有实现BIM技术的协作与共享，难以满足现实生产需要，急需技术创新。

    针对现有软件的技术瓶颈，进行了以下技术创新：

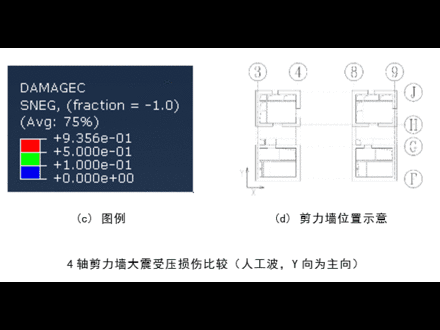

    形成了集成化的分析平台：解决了超高超限的复杂结构的弹塑性时程分析的瓶颈问题。

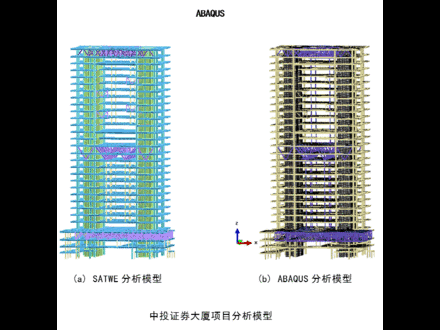

    实现了分析模型的自动转换：能方便、准确、快速地把SATWE的模型信息转换至ABAQUS中，形成完备的ABAQUS分析模型，实现了BIM技术协作共享的思想。

    成果4：ATBS结构设计辅助软件

    ATBS为结构设计辅助软件，软件使用.net编译平台，提供BSLT和BSJC两个重要模块。

    BSLT模块为梁图辅助模块，主要解决梁施工图制图中的一些识别难点。软件将规范对梁图的要求进行整理，提炼出最重要，最易出错的强条，归纳为钢筋比、配筋率和ξ三项，参数设置极为简便，减轻了使用者的负担。

    BSJC模块为基础图辅助模块，主要功能为放坡线绘制。软件采用使用严密的几何求解方式，准确求解基础的放坡线结果，可以自动求解基础和集水坑，自动绘制放坡、自动绘制剖面、自动绘制钢筋。

    针对现有软件的技术瓶颈，进行了以下技术创新：

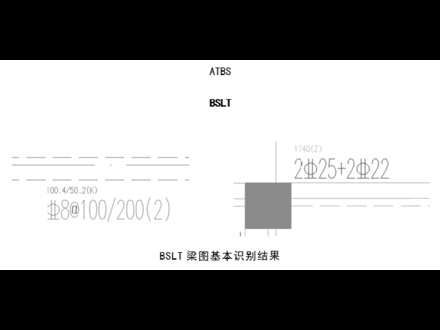

    BSLT模块为梁图辅助模块，程序通过对文本对象进行识别，遵守平法标注梁钢筋的规则，识别平法标注梁钢筋的实际面积，实现梁图强条校对。

    BSJC模块为基础图辅助模块，实现快速放坡绘制。软件运行时，采用精确的几何求解方法对不同的基础和集水坑进行放坡线求解，给出求解的结果。对于放坡结果，还可以进一步的绘制剖面，软件根据用户的剖切部位绘制满足施工图要求的剖面大样。
