    首先

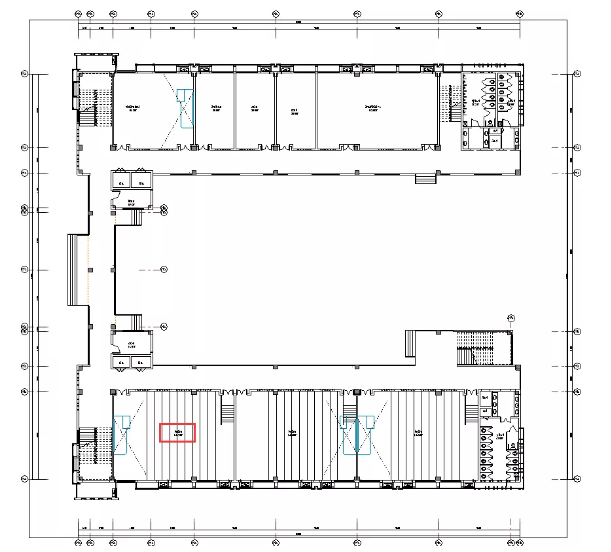

    首先我们需要建筑和结构专业提供一个土建模型，大概的条件情况如下：

    01、工程概况

    某地2#3#教学楼。2#总建筑面积5241㎡。3#总建筑面积5421㎡。

    教学楼地上4层，无地下室。1层层高5.1m，2~4层层高4.2m。建筑高度18m。

    主要功能为教室（普通、阶梯教室），少量教室办公室，2#一层有教学督导管理中心124.4㎡。

    本子项属于多层建筑，建筑主体高度18m，结构形式为框架结构，基础为独立基础。

    建筑性质为：教学楼。

    建筑耐火等级：二级。

    建筑设计使用年限：50年。

    抗震设防烈度：7度。

    抗震设防分类：丙类。

    02、BIM设计前置条件

    此次项目采用各专业中心文件相互链接模式协作，在读取空间参数前需要建筑专业定义好房间的信息。

    然后

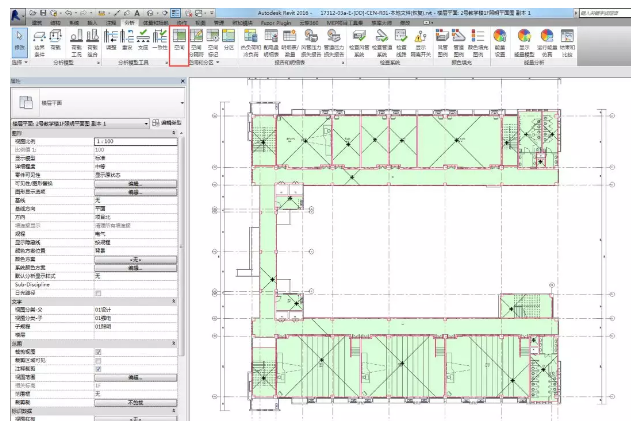

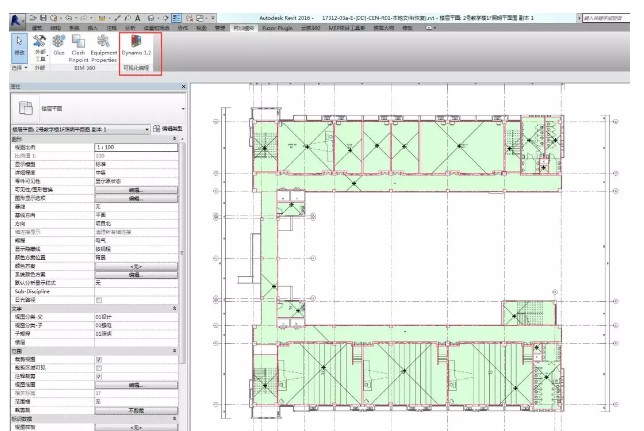

    电气模型中链接进建筑模型并放置空间。

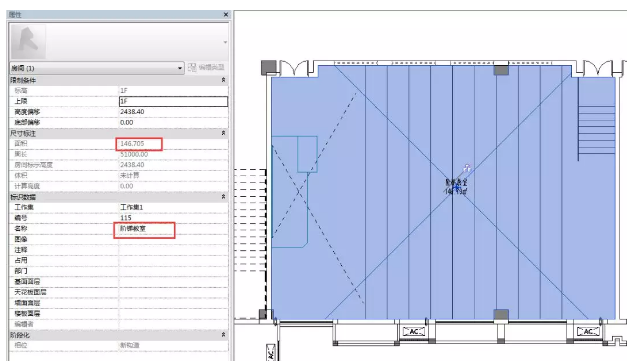

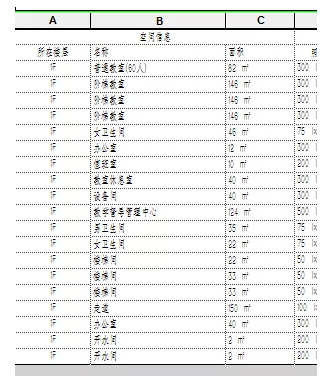

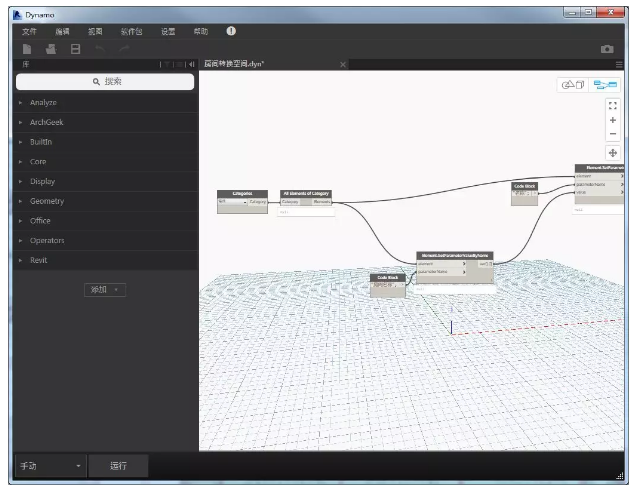

    将建筑定义好的房间信息全部赋值给空间。这个时候需要使用dynamo(一个revit可视化编程插件)。

    运行节点，将建筑定义的房间名称转化为电气模型中的空间信息。

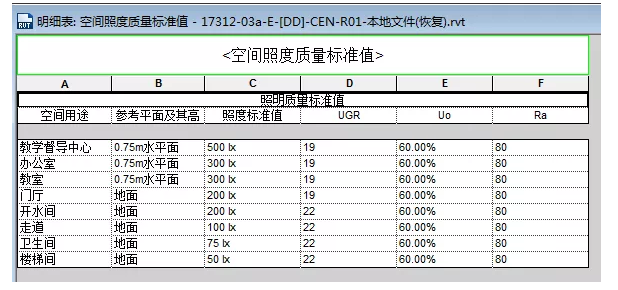

    根据不同空间定义不同的照明质量标准。

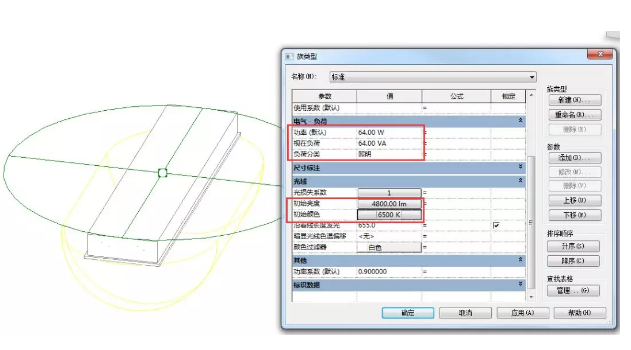

    定义好灯具参数，该项目主要选用T5荧光灯28W+4W电子镇流器，2400lm*2，6500K色温。

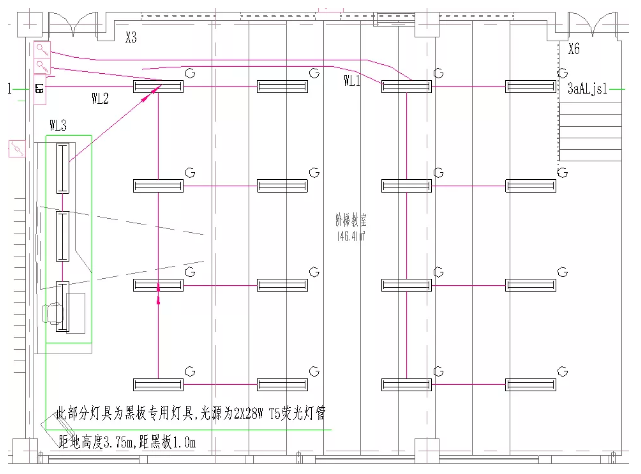

    在对应空间中放入灯具。

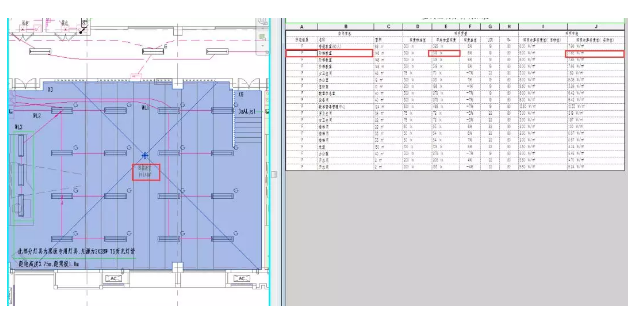

    在空间照明分析明细表中得到计算结果。

    最后

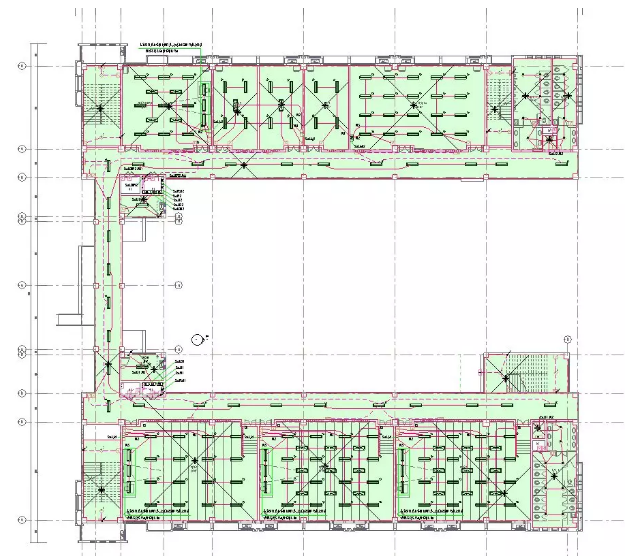

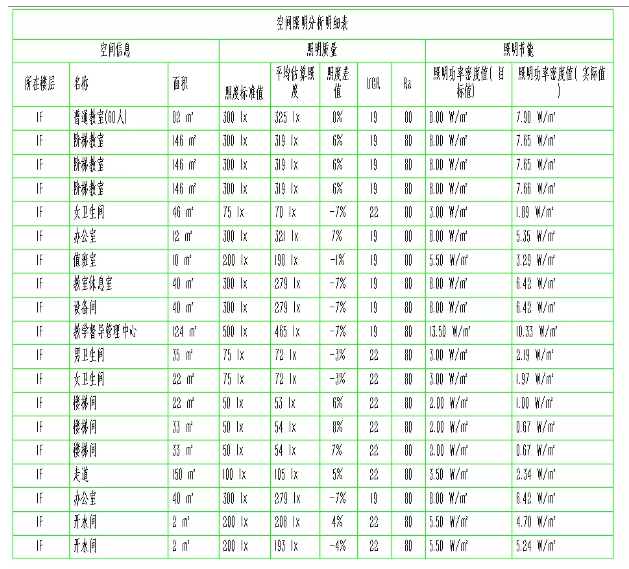

    将所有空间都布置上灯具，得到对应空间照度分析明细表。

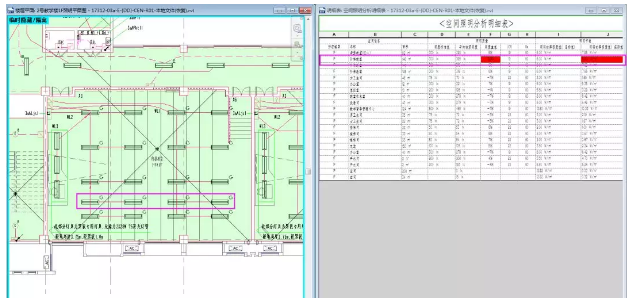

    照度和LPD值校验功能。当照度值偏差在10%以上或者LPD超过设定的目标值时（此项目绿建要求达到目标值），表格会实时联动模型且显示红色。

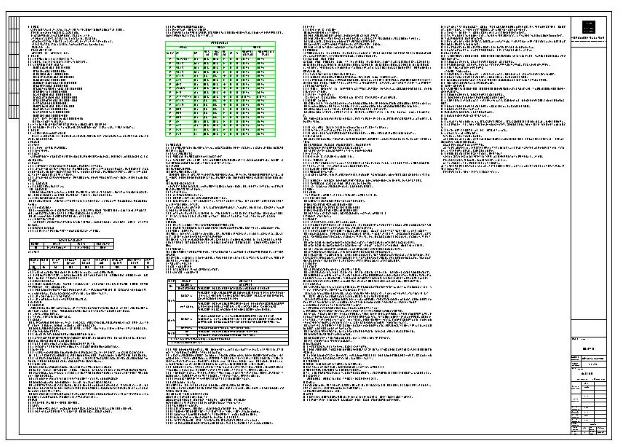

    在完成照明分析明细表后，可将明细表放置在设计说明中作为电气照明设计的参数依据，也可以导出excel作为照度统计表。

    但是这个时候

    有的小伙伴肯定会质疑，

    这个利用系数法算出来的数据正确吗？

    别着急，

    下面我们就给出验算过程，

    送给喜欢学习研究的你~

    使用revit软件的利用系数法照度计算的正确性验算

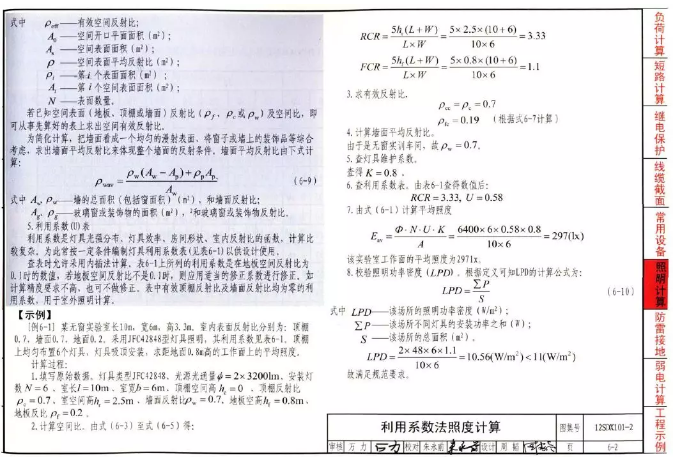

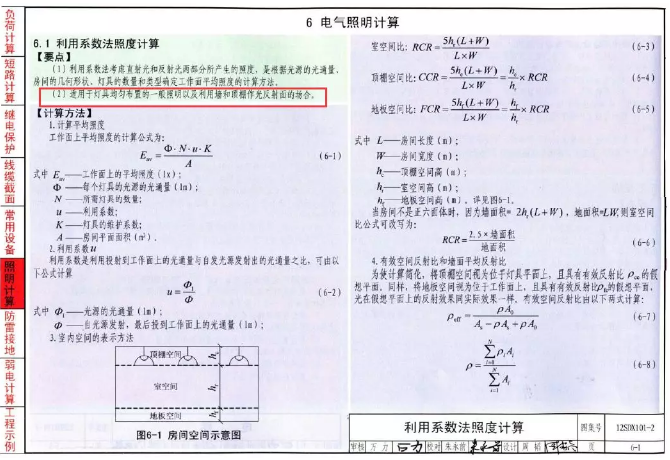

    照度计算方法比较：revit采用利用系数法，与图集《民用建筑电气设计计算及示例》12SDX101-2所列验算比较。

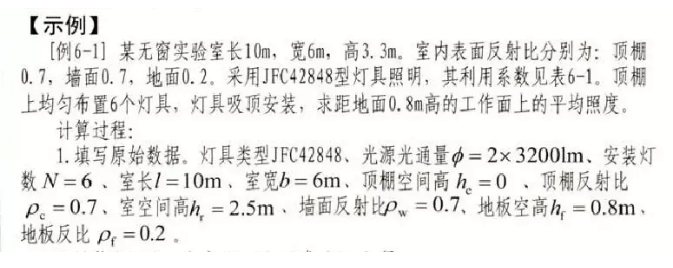

    图集示例条件：

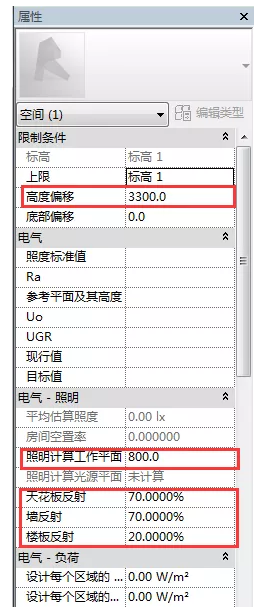

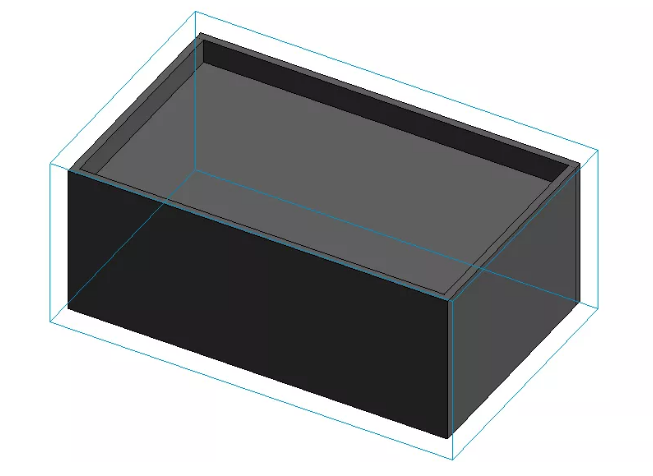

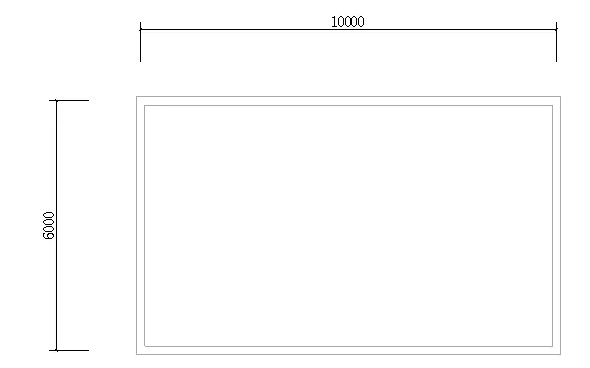

    01、在revit中建立一个空间条件

    a.10mx6mx3.3m

    b.照明计算工作平面800mm

    c.天花板反射0.7墻反射0.7楼板反射0.2

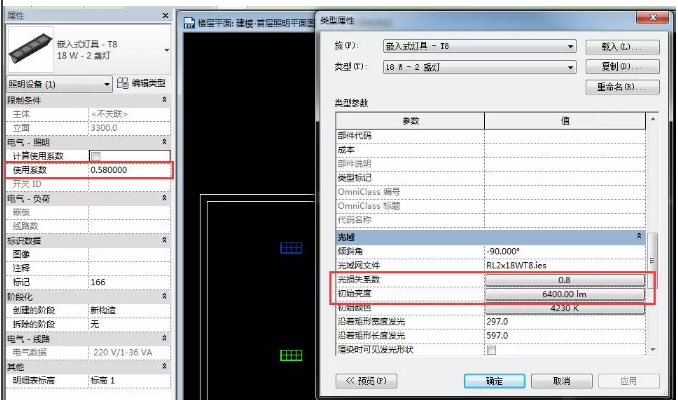

    02、定义灯具光源参数

    a.光通量6400lm

    b.光损失系数（维护系数）0.8

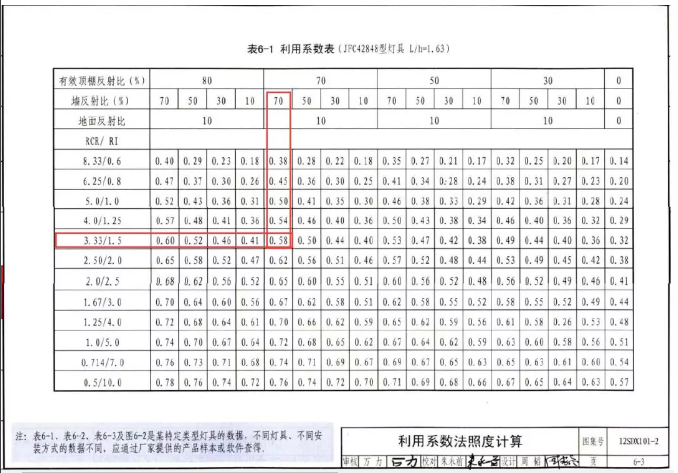

    c.使用系数（根据RCR=3.3及反射率查表）5.8

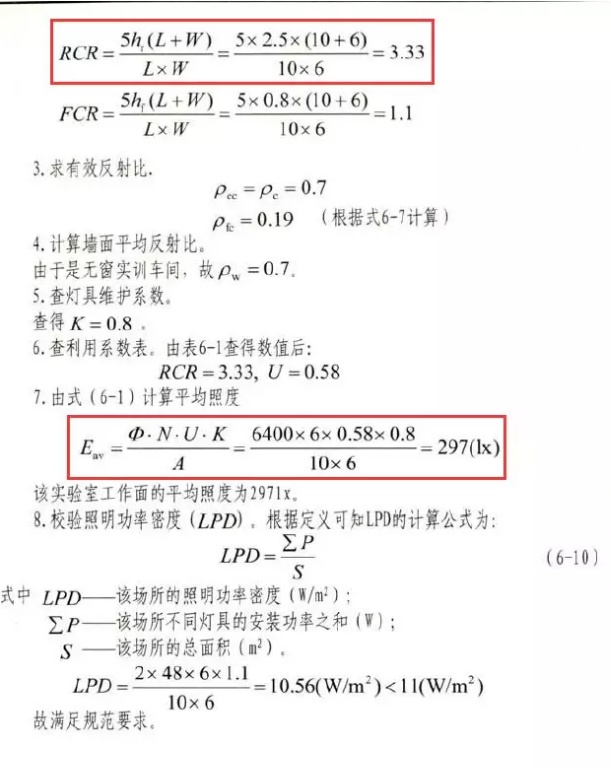

    03、得到结果并做对比

    得计算结果：

    平均估算照度296.96lx，RCR=3.323。

    与图集计算结果一致（小数点考虑四舍五入）。
