BIM 的三维视图在给排水消防管道设计中最大的优点就是可视化效果， 能从不同角度看到不同剖面。 用传统二维的图纸表达三维的建筑， 必然要将本来完整的图纸分割成平、 立、剖等多个不同侧面， 引入了大量重复信息， 效率低下， 方案比选和管道碰撞检查也变得复杂抽象。 而 BIM 的三维可视化特点使设计人员不再局限于平面图、 立面图和剖面图的想象 ，而是使设计人员可以任意角度地观察， 绘制和修改模型， 使整个设计过程变成变得更加明了直接。 下图是某电力客服中心负一层内部的给排水消防自动喷淋管道效果图。

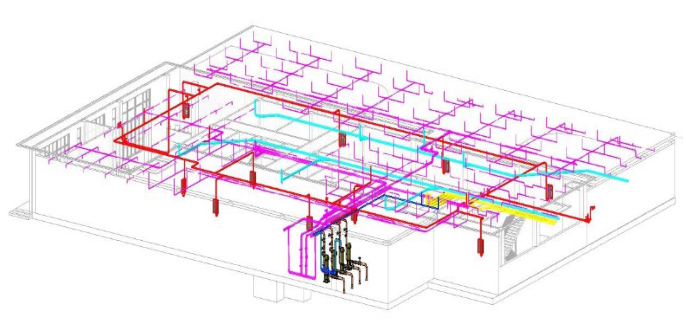

图 1 BIM 设计建筑内部给排水消防管道效果图

BIM 的三维可视化效果， 能够使设计人员通过视觉效果直接看到建筑内部各种管道的布置状况， 连接方式、 走向位置、 管道高度、 消火栓的位置等， 使设计人员可以根据三维图来确定管道是否碰撞， 是否有利于室外连接等检查。 传统的设计过程一般是设计师构思一个三维的空间， 再用二维的平、 立、 剖面图表达出来， 最后由实施人员根据不同的二维图纸将设计还原成三维实体空间。 多次转换中间就存在很多信息的丢失， 常常呈现出的建筑和最初的构思差别很大。 而 BIM 创建和实际建筑一致的三维模型， 各项目参与方基于同一模型进行信息沟通， 可实现建设项目高效的信息创建、 管理和共享 。 BIM 能自动生成系统图（即三维图）， 保证了系统图和平面图的一致， 不仅减少了绘制系统图的工作量， 还减少了错误的出现。 在运用 BIM 技术设计时， 所有的设备及管道都与实际尺寸一致， 在设计时， 就能够合理地利用空间进行设备的布置、 确定管道的走向及连接方式。 同时， BIM 设计时各种管道信息都对其赋予参数， 管道材质、 管径、 管件、 管路附件等在统计材料时可以直接提取方便做预算。

在二维设计工作中， 管道综合通常是通过各种绘制好的管道通过复制粘贴叠加而成，只能看到管道的平面走向， 管道的交叉及纵向布置， 管道与室内高度的关系难以清晰呈现，给施工带来麻烦。 而 BIM 设计中， 按照真实的尺寸和标高坡度布置管道， 设计时把不同的管道赋予不同的颜色， 在三维图中可以清晰地看到管道与其他设备、 构件、 墙体的关系， 有利用碰撞检查和修改， 同时为施工和管理也带来很大的方便。

下图为利用 BIM 的可视化功能对平面及三维视图同时设计的给排水消防管道图纸。（图2 和图 3）

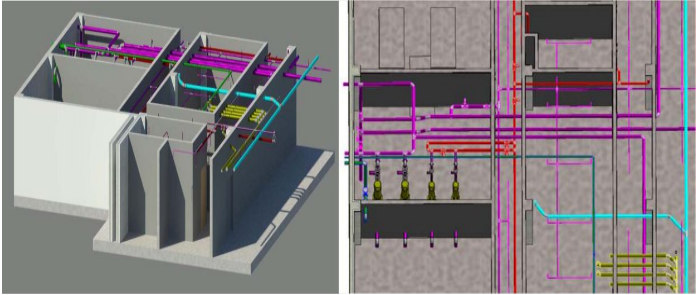

图 2 BIM 设计建筑内部局部给排水消防管道综合图

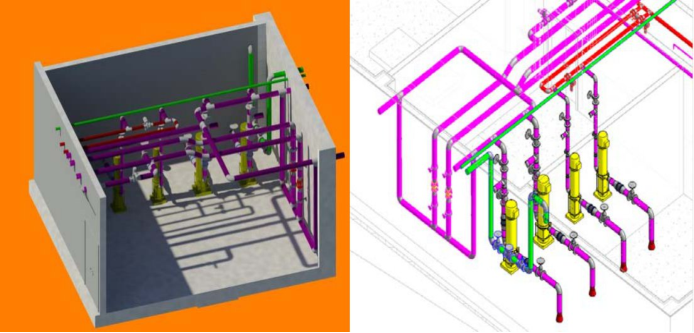

图 3 BIM 设计建筑内部水泵房给排水消防管道放大图
