Revit软件是我们最常用的一种BIM软件，最近，Autodesk公司发布了Revit2021版本。那，Revit2021好用吗？Revit2021有哪些新的功能？下面跟随小编一起了解一下。

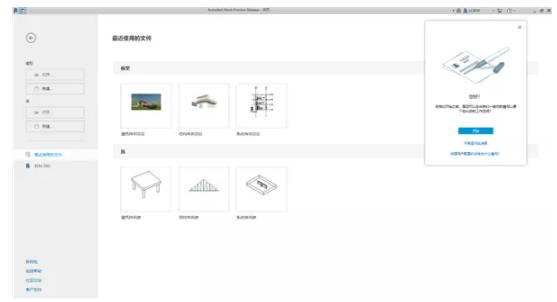

    Revit2021体验版主界面（图片来源：网络）

    一、自定义工作空间

    创建一个用户配置文件，以允许Revit提供适合您的工作纪律和工作角色的工作区建议。

    二、显示连接模型坐标原点

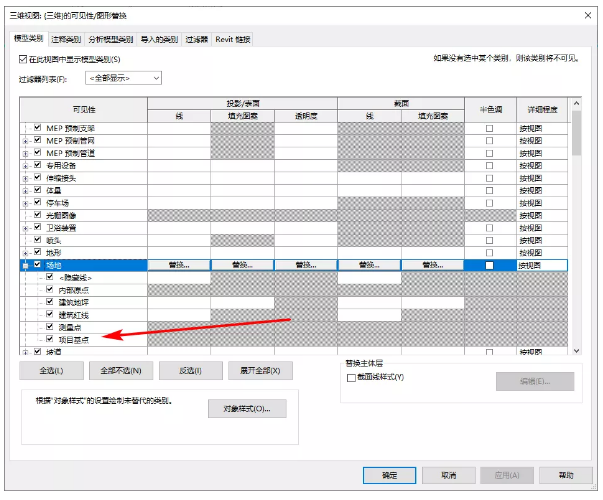

    当存在链接模型时，项目基点、测量点和内部原点会以灰色显示

    记得打开可见性，不然都看不到了

    （图片来源：网络）

    三、倾斜墙

    以前我们创建一个斜墙，需要先画体量，再生成体量面墙

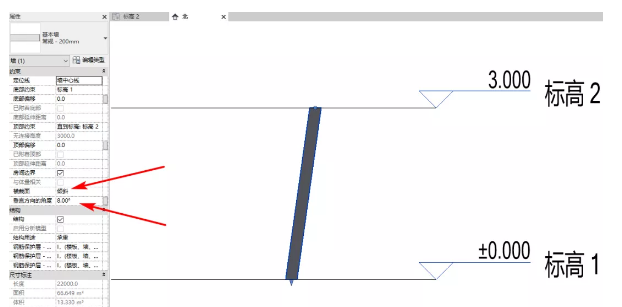

    现在可以给基本墙输入一个角度就行了。

    （图片来源：网络）

    角度介于+90°和-90°之间的墙角度，其中0°表示垂直

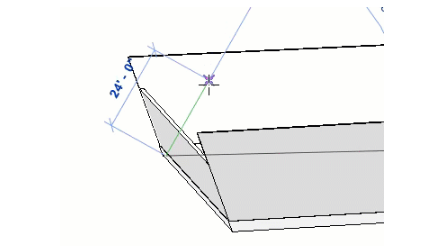

    甚至可以在三维中使用倾斜墙顶部的控制点来调整墙角度和顶部偏移

    默认捕捉行为已启用，且显示引导线以提高准确性的

    （图片来源：网络）

    同样的，门、窗等依附于墙体的也可以设置垂直还是倾斜

    四、衍生式设计

    这是本次2021版本中的一个非常重要的更新内容！！！通过衍生式设计功能进行生成设计研究。从样本研究中生成结果，或者使用Dynamo创建自己的结果。然后生成设计备选方案，并以根据目标和约束来快速探索解决方案。同时，利用自动化的强大功能加快迭代速度，并做出更加明智的设计决策。

    （图片来源：网络）

    五、增强的逼真视图

    逼真的视图通过更好的图形和更快的导航得到了增强。我们改进了“自动曝光”功能，当在“图形显示选项”中启用边缘显示时，它们也会显示。

    以装完软件后自带的建筑样例文件为例吧~

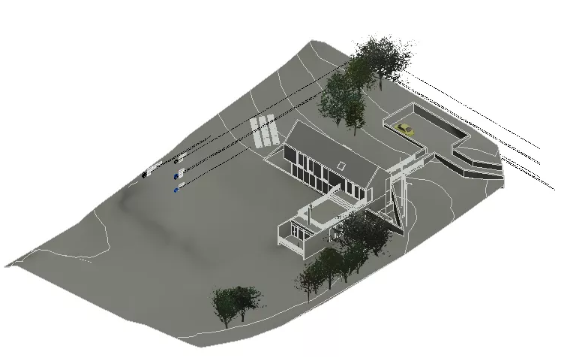

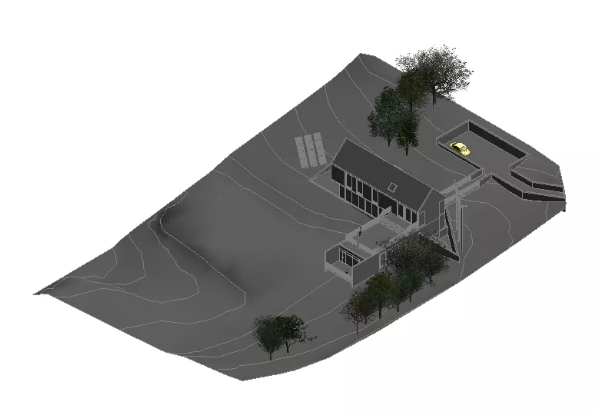

    这是老版本的三维视图，真实模式下的截图

    这是2021版的三维视图，真实模式下的截图

    六、电气回路命名

    Revit2021中的电气工作流程通过灵活的电路命名方案更适合全球要求。为了更好地支持美国以外的回路标识约定，可以在“电气设置”对话框中定义回路命名方案。使用配电盘的“回路命名”实例参数来选择一个方案。

    七、视图过滤器启用

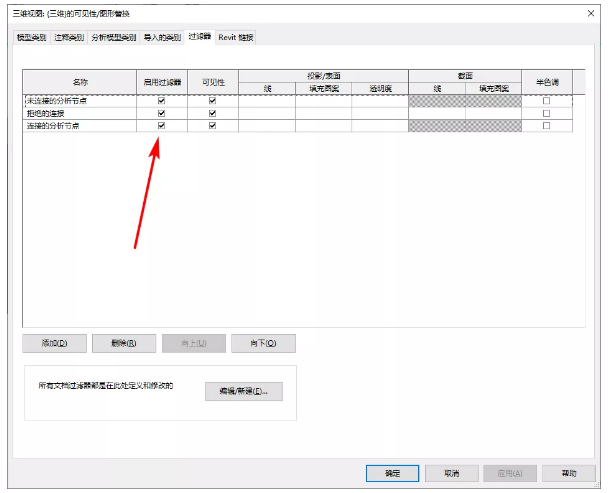

    可以在“可见性和图形”对话框中启用和禁用应用于视图的视图过滤器，而不是为视图添加和删除过滤器了

    （图片来源：网络）

    对机电专业的应该是很实用了

    八、PDF和图像链接及卸载

    在2021版本中，Revit可以将PDF或图像文件从本地或云存储链接到Revit中。用户可以将PDF或图像文件链接到本地或云存储位置的二维视图，并保持视觉逼真度、性能和功能。在创建建筑信息模型时，此功能可以高效地将BIM流程外部的其他人共享的二维文档用于参照。

    九、新增空心形状的剪切几何图形参数

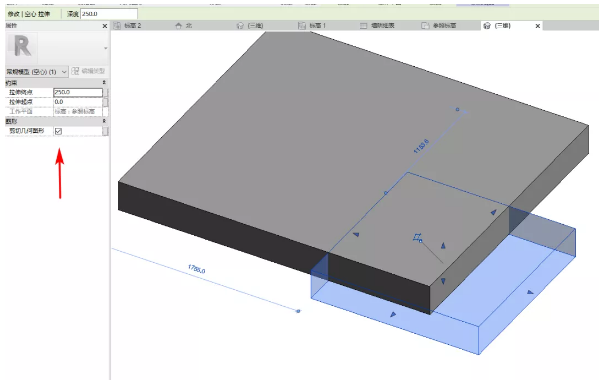

    在建族的时候，选中空心形状可以看到多了个【剪切几何图形】参数

    （图片来源：网络）

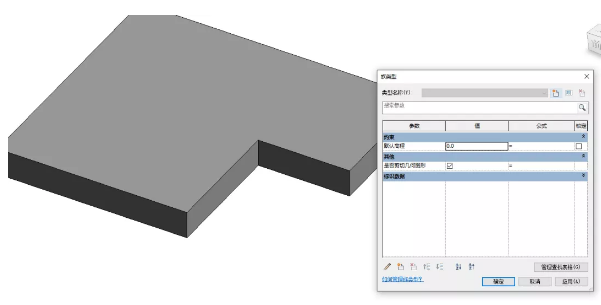

    可以添加参数，用来控制剪切与否

    （图片来源：网络）

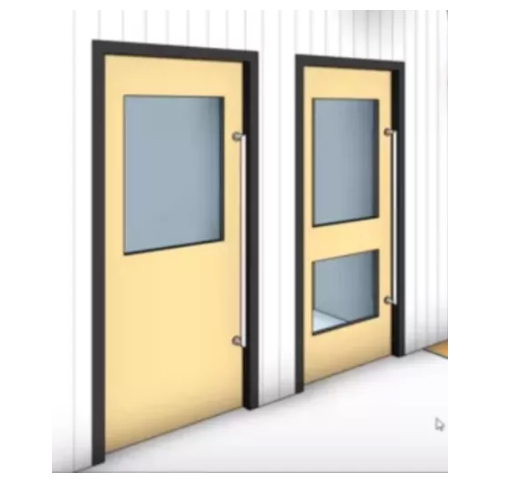

    可以实现比如下图中的，左边的门未剪切，右边的剪切

    可以控制参数来实现了

    （图片来源：网络）

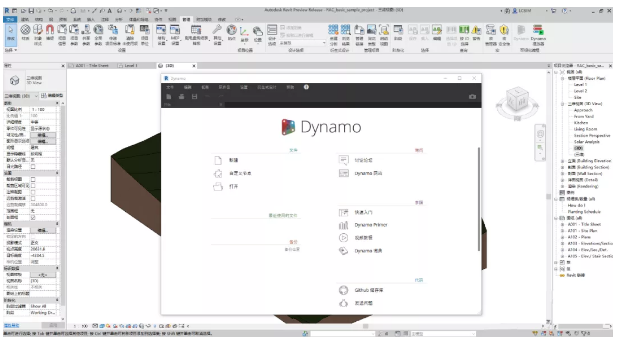

    十、Dynamo2.5集成

    DynamoRevit2.5作为内部附加模块自动与Revit2021版本一起安装。但更新Revit并不会影响与旧的Revit版本一起安装的Dynamo版本。

    十一、MEP工作共享

    改进的工作共享可在利益相关者之间提供更好的协作并提供更一致的体验。作为新增的工作共享和MEP图元功能，对MEP图元使用工作共享已得到改进，可提供更一致的体验并使利益相关方之间能够更好地协作。

    十二、电气设计

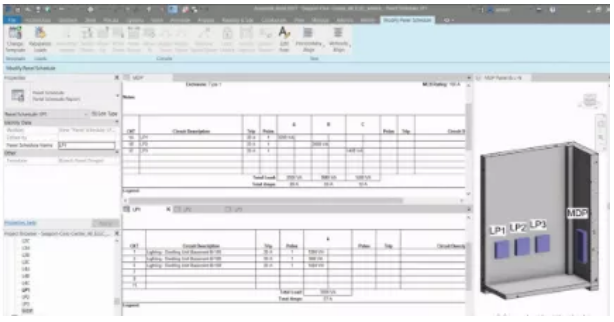

    对单相（中性线）配电盘的新支持，以及对配电盘电路的改进。为了更好地支持美国以外常见的配电系统，Revit2021新增支持了单相双线L-N配电盘功能。

    （图片来源：网络）

    十三、集成预制自动化

    以前的StructuralPrecastExtensionforRevit现已集成到Revit中，并且“钢”选项卡旁边有一个专用的“预制”功能区选项卡。预制功能随原生Revit安装提供，从而简化其展开并使它们在Revit支持的所有语言中可用。

    十四、新的加劲肋连接类型

    现在，Revit钢连接列表中包括了加劲肋连接。这种新的连接类型由一个或两个钢板制成，这些钢板加固了梁或柱的截面，并焊接到输入梁或柱上。

    十五、钢结构模型制作工具增强

    使用钢加强筋和板增强了创建，编辑，查看和捕捉命令行为的功能。通过编辑螺栓图案和轮廓切割形状等相关功能，可以编辑现有钢图元轮廓切割或螺栓图案（包括螺栓、锚固件、孔和剪力钉图案）的形状和大小。

    十六、综合结构分析结果

    结构分析结果的存储和浏览现在安装Revit2021时将会自动集成在其中。作为集成的结构分析存储和探索功能，以前称为“附加模块”，现在已集成到Revit中的“分析”功能区选项卡中。这些功能随原生Revit安装提供，从而无需另外安装之前版本中所需的扩展。

    十七、增强与Inventor之间的BIM互操作性

    Revit2021版本进一步加强了与Inventor之间的BIM互操作性，增强了后续向加工制造与深化设计方面的工作流扩展性。
