BIM碰撞检查应该怎么做？Revit--Navisworks软件流实现模型碰撞分析
使用 Navisworks 等软件进行全专业碰撞分析， 对深化设计与施工图符合性进行核查， 使施工图纸更精准。
将完成的 revit整合模型导出为 navisworks 格式，通过运行 clashdetective， 选择要碰撞的系统进行测试。

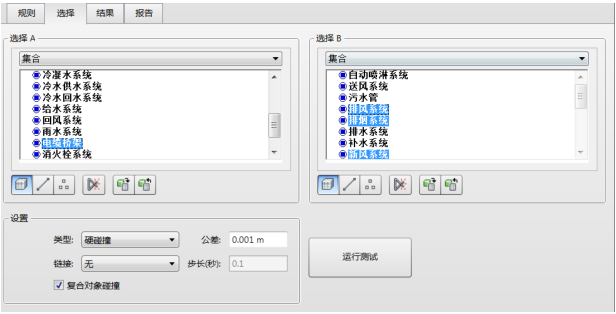

系统选择
查看碰撞点， 输出碰撞报告

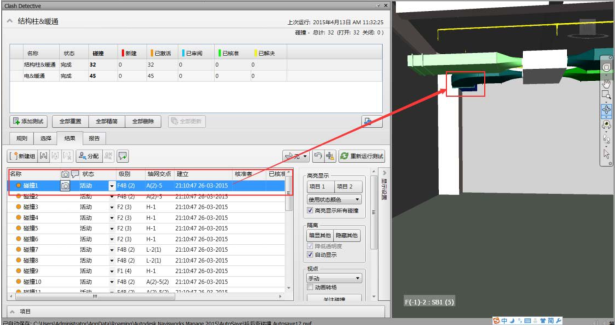

碰撞点

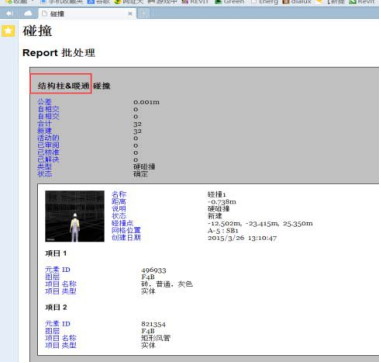

碰撞报告
切换到 revit 软件， 关联 navisworks 模型

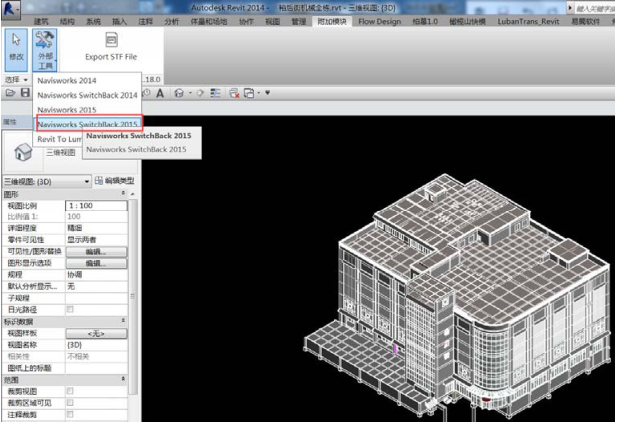

关联模型
在 navisworks 中， 选择碰撞点右键返回， revit 即会定位到相应位置供修改。

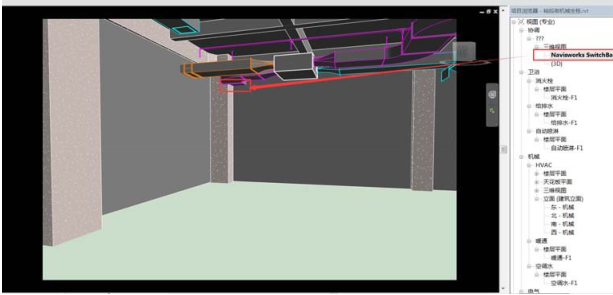

碰撞位置
随着 BIM 技术的应用， 基于 BIM 的多专业协同设计工作模式是未来的发展趋势， 不同专业的设计成员联系在一起， 在同一个平台上进行建筑项目 的全生命周期设计。 相比以往多专业协同线性的工作模式，基于 BIM 的多专业协同设计工作模式能让各专业进行更多沟通，进而快速、 高速、 精确地设计。
碰撞检查是协同设计过程能否有效实施的关键因素，确保多专业之间协作能更有效进行。 以 Revit 系列软件为基础的碰撞检查， 不仅为设计者提供三维的设计界面，而且使碰撞检查更方便、 快捷和准确、这样在多专业协同设计的过程中，设计人员将更多的时间和精力投入到各专业的设计上， 提高协同设计质量与建筑项目的品质.
BIM技术是未来的趋势，学习、了解掌握更多BIM前言技术是大势所趋，欢迎更多BIMer加入BIM中文网大家庭（http://www.wanbim.com），一起共同探讨学习BIM技术，了解BIM应用！
