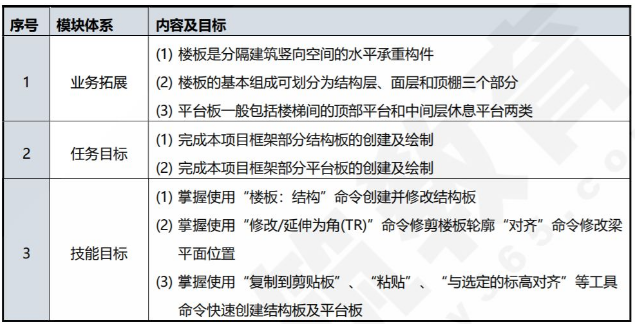

学习目标及内容

    在Revit中提供了三种楼板：面楼板、结构楼板和楼板。其中面楼板用于将概念体量模型的楼层面转换为楼板模型图元，该方式只能用于从体量创建楼板模型时；结构楼板是为方便在楼板中布置钢筋、进行受力分析等结构专业应用而设计。楼板和结构楼板布置方式类似。在做结构建模时，一般多用结构楼板构件。今天重点讲解使用“结构”选项卡“结构”面板中的“楼板：结构”创建项目结构板的操作步骤。

    如何创建楼板

    在Revit中创建楼板，可通过拾取墙或使用绘制工具定义楼板的边界来创建楼板。

    通常，在平面视图中绘制楼板，尽管当三维视图的工作平面设置为平面视图的工作平面时，也可以使用该三维视图绘制楼板。楼板会沿绘制时所处的标高向下偏移。可以创建坡度楼板、添加楼板边缘至楼板或创建多层楼板。

    在概念设计中，可使用楼层面积面来分析体量，以及根据体量创建楼板。

    拓展：组合楼板的创建

    大多数情况下，使用Revit创建压型楼板(三维细节显示)是不必要的，也会因此拖慢软件的运行速度。特别是在大型钢结构厂房或者装配式建筑的项目中，经常会需要创建组合楼板模型。

    尽量减少组合楼板的三维表现要求，同时满足二维出图的需要，提高模型打开速度和显示效率，最好的办法是使用【Revit】内置的组合楼板。

    操作步骤

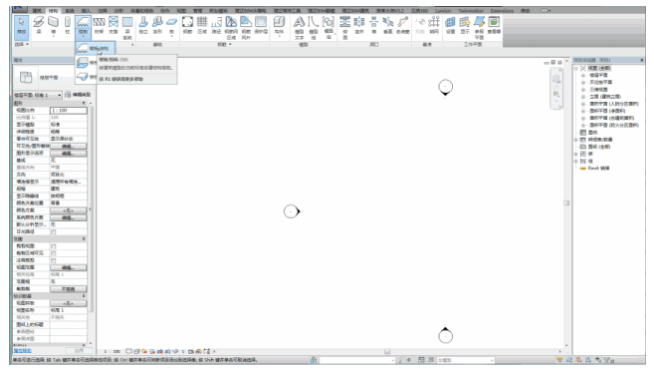

    1、创建结构楼板

    在结构选项卡→结构选项卡→楼板→结构楼板，打开创建楼板命令。或使用快捷键“SB”进入结构楼板编辑模式。

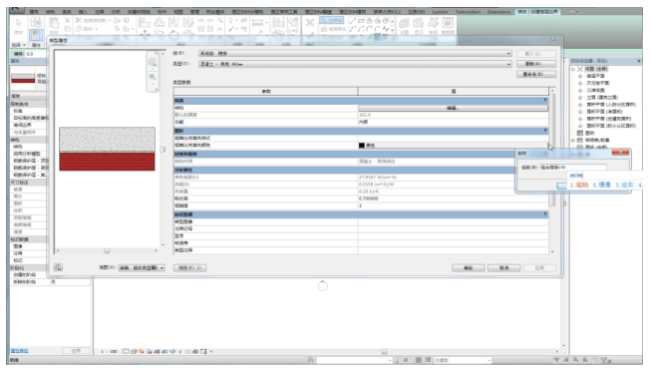

    2、新建楼板类型

    在属性窗口中，点击编辑类型，弹出“类型属性”对话框，复制一个新的楼板类型，重命名为“组合楼板+厚度”，例“组合楼板150mm”。

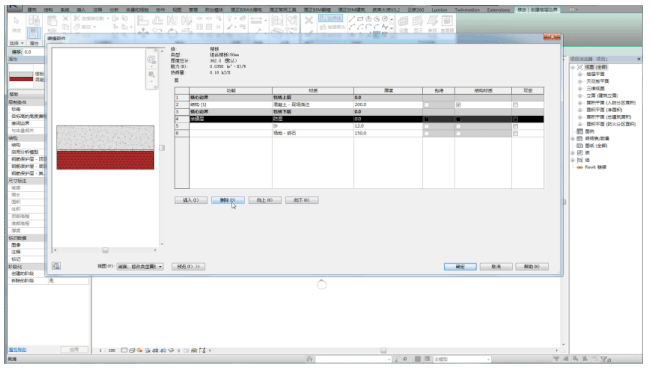

    3、修改楼板构造

    点击“类型参数”→“构造”→“结构”，编辑，打开楼板层构造窗口。

    删除“核心边界”一下的构造层，在“结构”构造层下方插入一个新的层，设定功能为“压型板”，材质为“钢，碳钢”。调整“结构层”厚度为150mm。

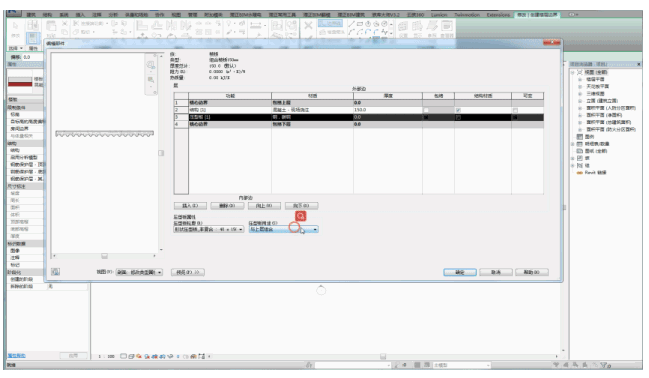

    4、修改压型板属性

    Revit中可更改压型板的轮廓和用途，其中轮廓可自行设计载入。压型板内置两种用途：与上层结合、独立压型板。这里以“形状压型板_非复合：40x150mm”、“与上层结合”为例。

    5、创建楼板

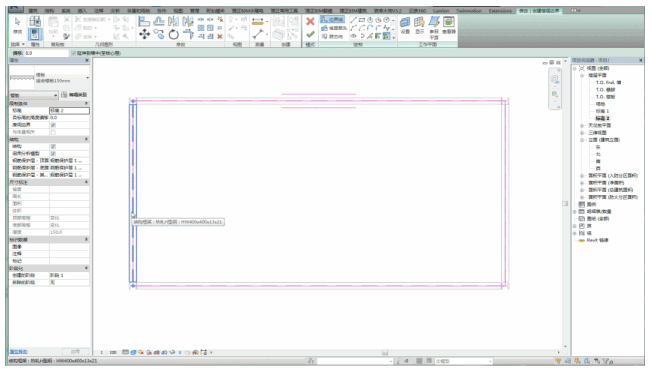

    点击“绘制”标签栏，点击“拾取支座”。拾取钢梁中心线，绘制组合楼板轮廓。

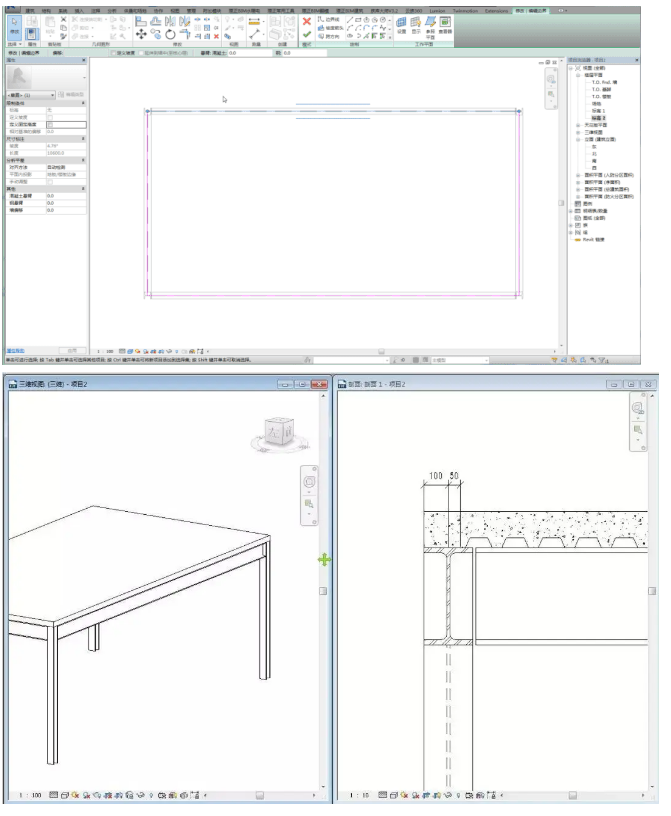

    点选楼板轮廓线，在修改|创建楼层边界选项卡中，调整楼板边界和压型钢板板边界。（悬臂：混凝土-100mm，钢50mm）。点击“编辑模式”，“完成编辑模式”。
