一、电气系统介绍

    建筑电气系统是管理建筑用电的一种系统，建筑电气系统主要有下述五部分:变电和配电系统、动力设备系统、照明系统、防雷和接地装置、弱电系统。建筑物内用电设备运行的允许电压(额定电压)出于用电安全大都低于380伏,但输电线路一般电压为10千伏、35千伏或以上。因此，独立的建筑物需设自备变压设备，并装设低压配电装置。这种变电、配电的设备和装置组成变电和配电系统。

    动力设备系统建筑物内有很多动力设备，如水泵、锅炉、空气调节设备、送风和排风机、电梯、试验装置等。这些设备及其供电线路、控制电器、保护继电器等，组成动力设备系统。

    照明系统包括电光源、灯具和照明线路。根据建筑物的不同用途，对电光源和灯具有不同的要求(见电气照明系统)。照明线路应供电可靠、安全，电压稳定。

    防雷和接地装置建筑防雷装置能将雷电引泄入地，使建筑物免遭雷击。另外，从安全考虑，建筑物内用电设备的不应带电的金属部分都需要接地，因此要有统一的接地装置。

    弱电系统主要用于传输信号。如电话系统、有线广播系统、消防监测系统、闭路监视系统，共用电视天线系统、对建筑物中各种设备进行统一管理和控制的计算机管理系统等(见建筑电气信号系统)。

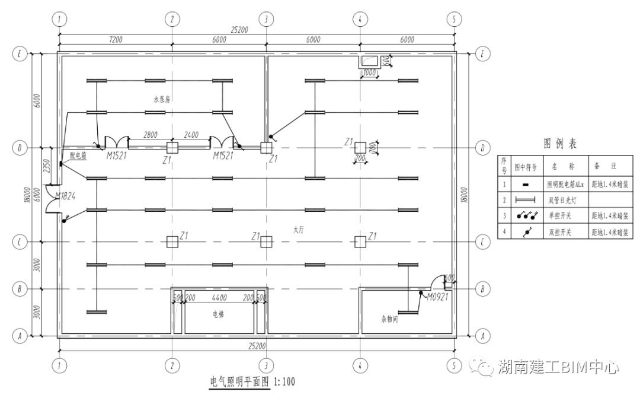

    本文主要介绍在Revit中照明系统的模型绘制及配电盘明细表的创建。（本文参照案例如下图）

    二、模型搭建

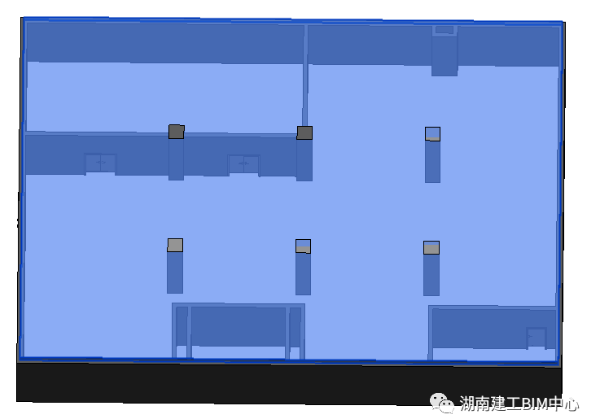

    1、根据给出的图纸在Revit中绘制建筑模型。

    2、布置照明设备

    ①布置照明配电箱

    载入所需要的族，在电气面板中点击“电气设备”选择“照明配电箱（暗装）”根据给出的标高设置照明配电箱偏移量，按图纸布置照明配电箱。

    ②布置双管日光灯

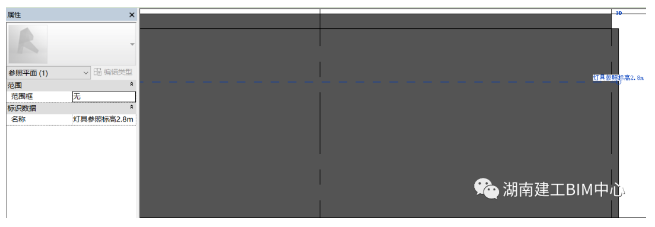

    在立面视图中绘制参照平面（偏移量根据灯具标高确定）将名称更改为“灯具参照标高”

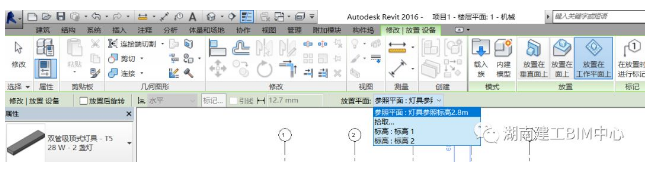

    切换至平面视图，在“系统”选项卡下“电气”面板中点击“照明设备”选择“双管日光灯”,在“放置”面板中选择“放置在工作平面上”然后将放置平面更改为我们之前所绘制的“灯具参照标高”参照平面。根据图纸布置双管日光灯。

    ③布置开关

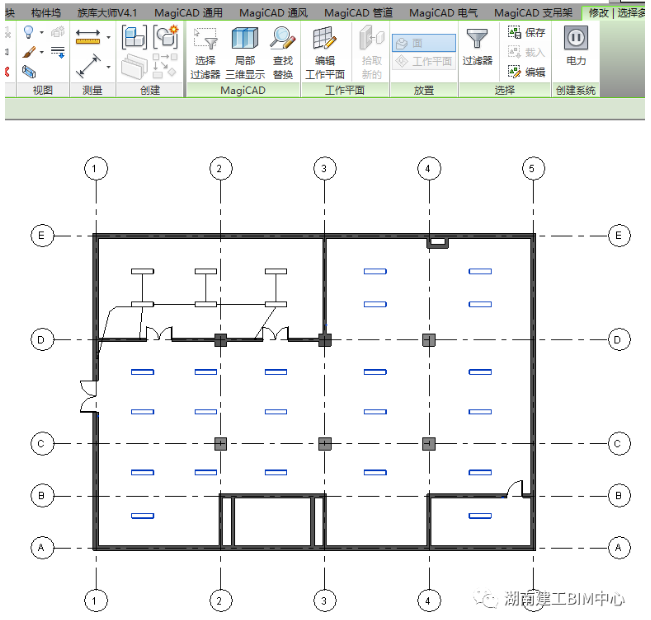

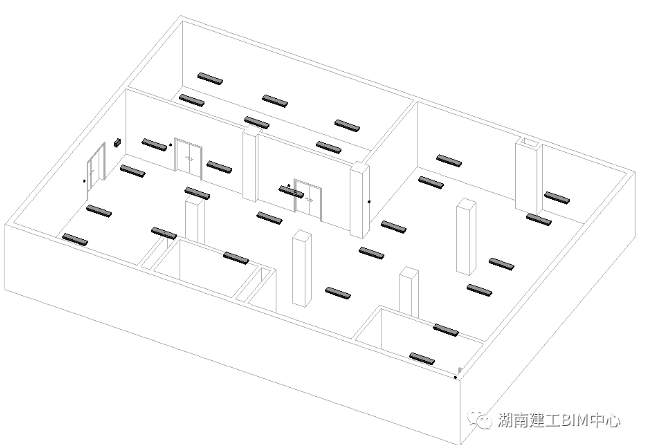

    载入“开关”族输入快捷键“cm”根据图纸放置开关，到这里模型已经搭建完成了。（完成后效果如下图）

    三、创建电力系统

    1、系统设置

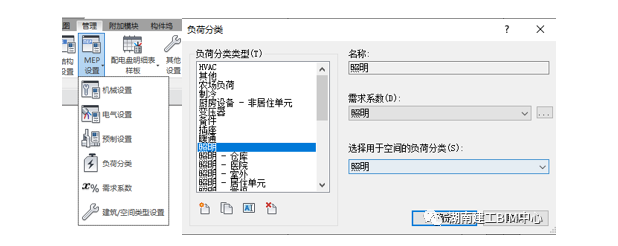

    ①点击管理选项卡下“MEP设置”选择“负荷分类”，将负荷分类设置如下图。

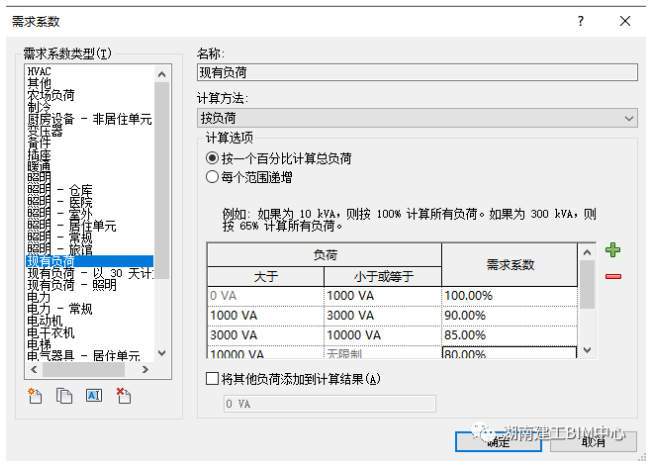

    ②单击“需求系数”弹出需求系数对话框，将需求系数设置如下图。

    2、设置照明设备参数

    ①配电箱设置

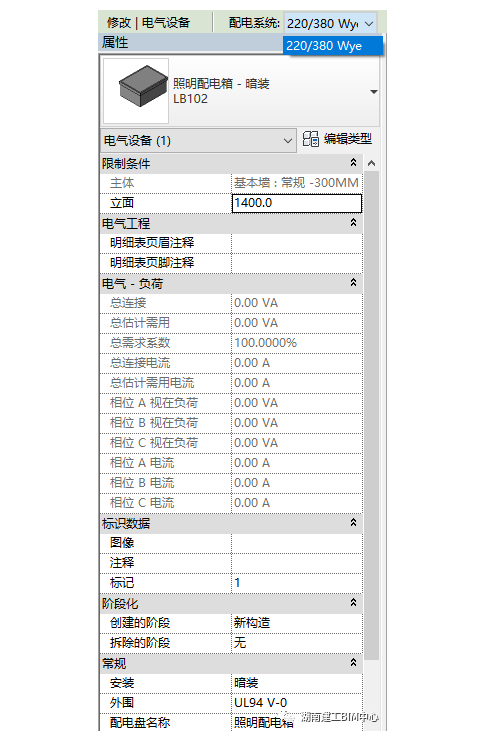

    将配电系统设置为“220/380Wye”，配电盘名称更改为“照明配电箱”。

    ②照明灯具及开关设置

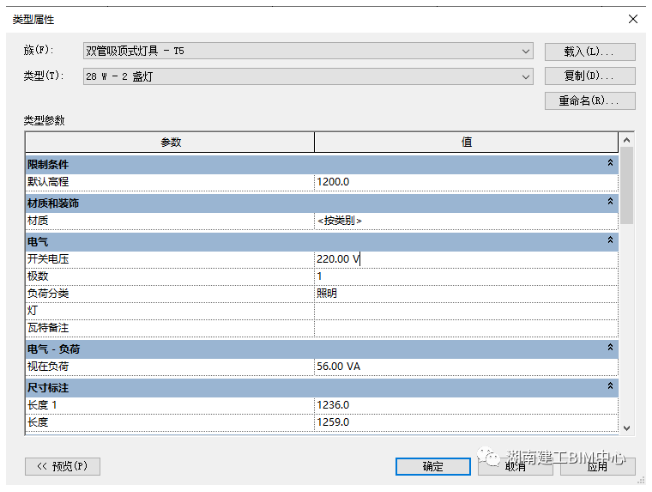

    点击灯具/开关，单击“编辑类型”弹出“类型属性”对话框，将负荷分类设置为220v，负荷分类选择“照明”。（如下图）

    3、创建电力系统

    ①选择相同回路中所有电气设备（包括开关和灯具）单击“创建系统”中“电力”按钮。（如下图）

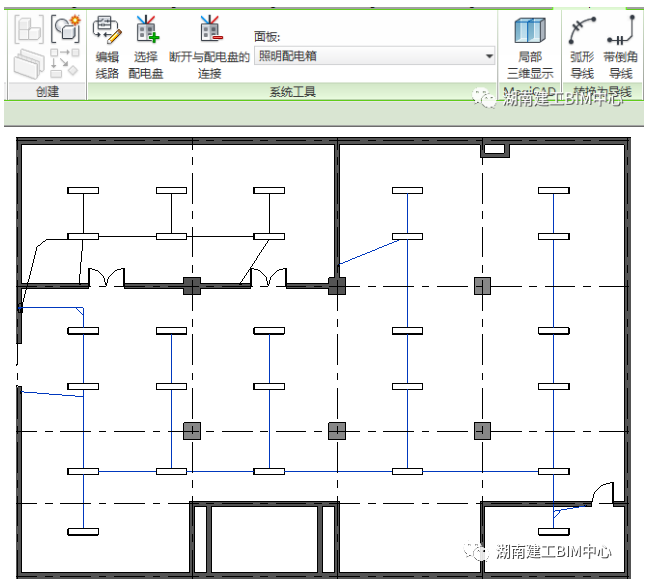

    ②单击“选择配电盘”选择回路中的配电箱，然后单击“带倒角的导线”自动布置导线。（如下图）

    四、创建配电盘明细表

    1、编辑配电盘明细表样板

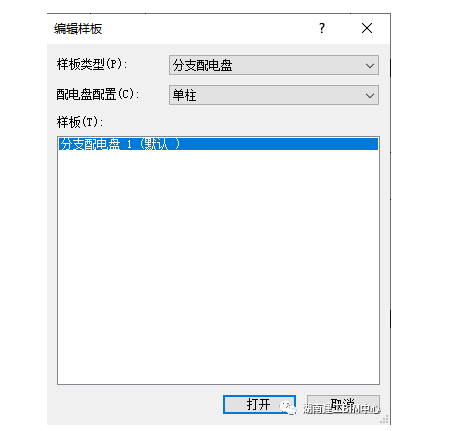

    ①单击“管理”选项卡下“配电盘明细表样板”选择“编辑样板”弹出“编辑样板”对话框，设配电盘配置选择“单柱”单击打开。（如下图）

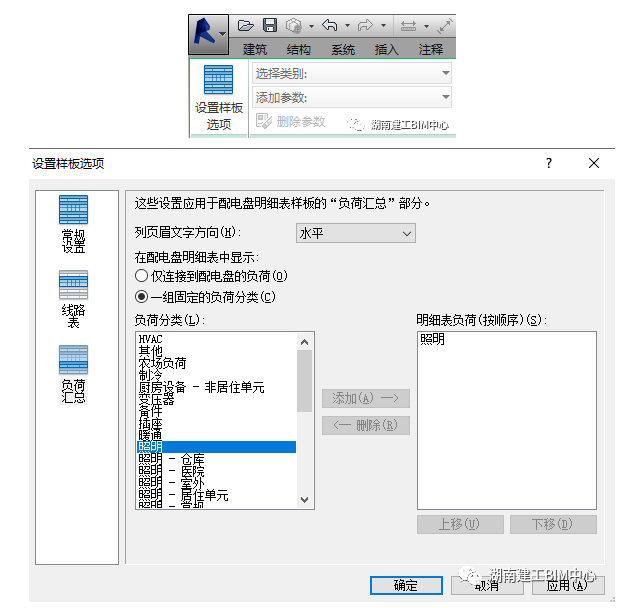

    ②单击“设置样板选项”弹出“设置样板选项”对话框将负荷分类中照明添加至明细表负荷中，点击确定。

    2、创建配电盘明细表

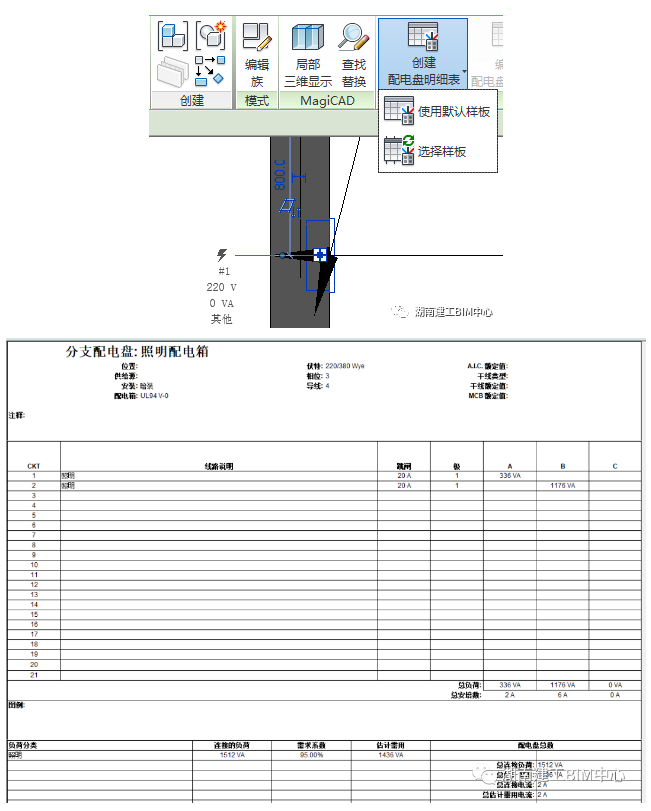

    ①选择配电箱，单击“创建配电盘明细表”选择“选择样板”，系统自动选择我们设置好的配电盘明细表样板，单击确定。
