Revit技术教程：如何做Revit弧形幕墙嵌板教程
Revit常规的幕墙中，嵌板是一片平直的玻璃。所以要画一段平面为弧形的幕墙，则显示为一折一折的。

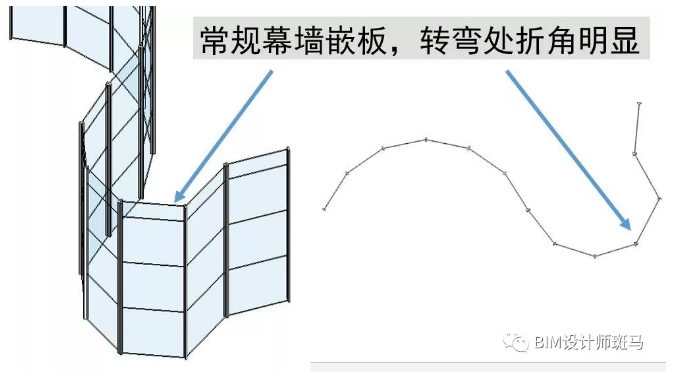

图1：常规幕墙嵌板效果
如果对建筑效果有特殊要求的项目，转弯处的玻璃也会采用弧形玻璃。

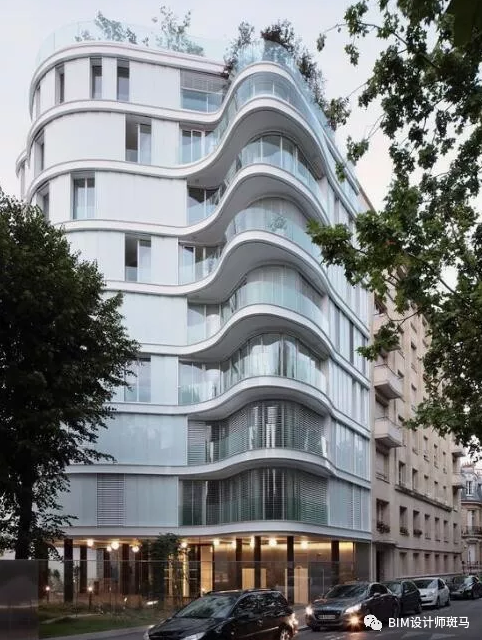

图2：弧形幕墙
那么在Revit中，如何比较方便的创建这种弧形幕墙嵌板呢？

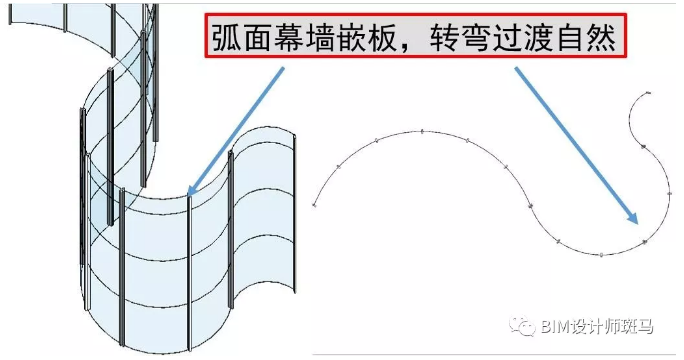

图3：Revit弧形幕墙嵌板
方法很简单，首先定义一种墙的类型，厚度设置为6mm（玻璃厚度），材质选择“玻璃”。

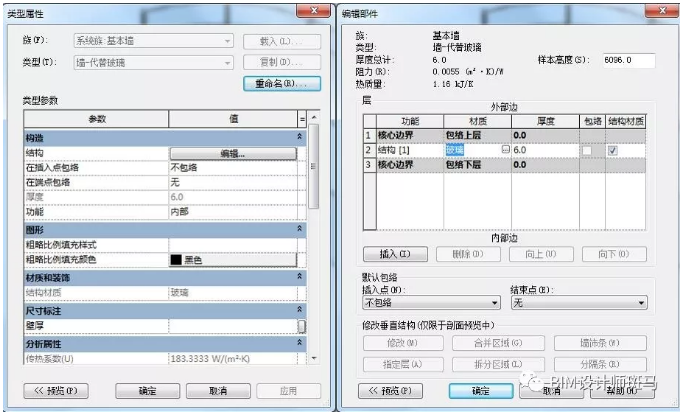

图4：定义Revit墙类型
然后配置幕墙的类型参数，将嵌板切换为刚刚做的墙，而不要使用默认的“系统嵌板”

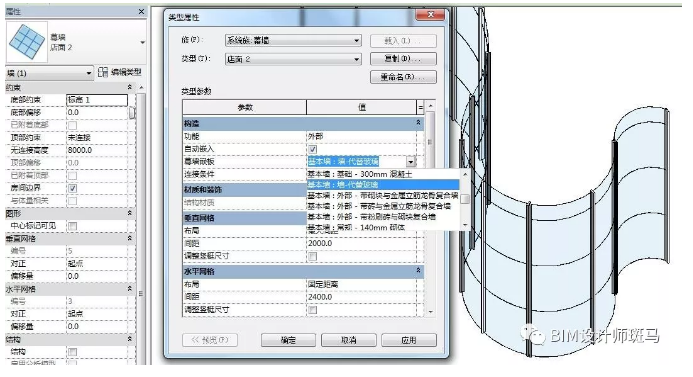

图5：配置Revit幕墙类型参数
这样，画出来的幕墙嵌板就可以是弧面的了，可以贴合平面曲线，试试看吧！

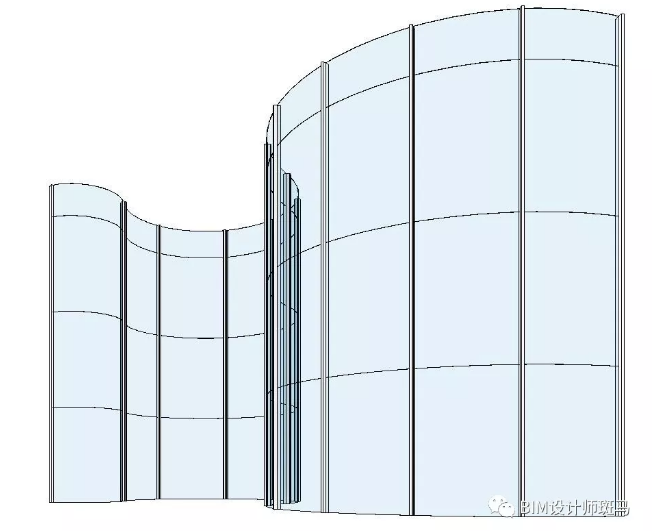

图6：Revit弧形幕墙嵌板效果

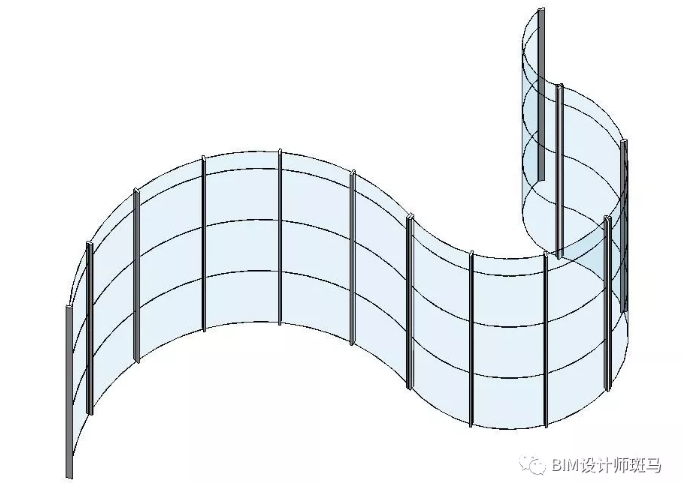

图7：Revit弧形幕墙嵌板效果
