在给排水安装BIM实施中，往往由于技术人员没有施工经验，造成BIM优化不合理，优化方案不被采纳，从而使BIM成果起不到作用，间接来讲是人员和成本的浪费。本文就BIM管道优化有哪些注意细节结合施工实例进行总结，举一反三，使技术人员养成结合实际思考的习惯。

    1.项目准备

    拿到一个图纸的时候，第一步不要去看设计图纸中画的是什么，第一步去了解施工设计说明，设计范围，通过设计分区结合管道系统图了解项目整体布局，需要查阅的规范等。

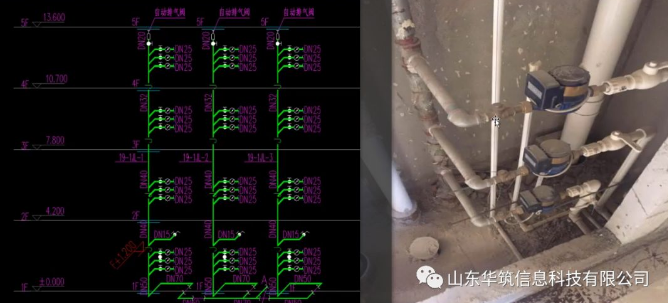

    例如图一：此图为低区给水分区系统CAD图，由市政压力直接供水，此栋楼有三个单元，故有三根给水立管，在设计的时候为两梯三户，故有三根DN25的支管。根据设计说明，给水主管以及立管材质为钢塑复合管（丝扣、法兰、沟槽式卡箍连接），水表以后的支管为PPR管。（卫生间厨房为S4系列的，热水管道为S3.2）。

    图一给水系统图

    2.实施细节

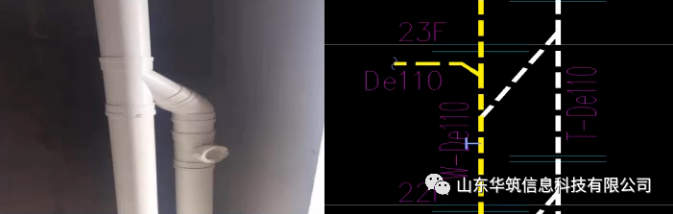

    （1）双立管排水系统：图二为顶层的双立管排水系统，由排水管和通气管组成，H型连接，设有检查口，穿楼板处设置阻火圈套管。

    图二双立管排水系统

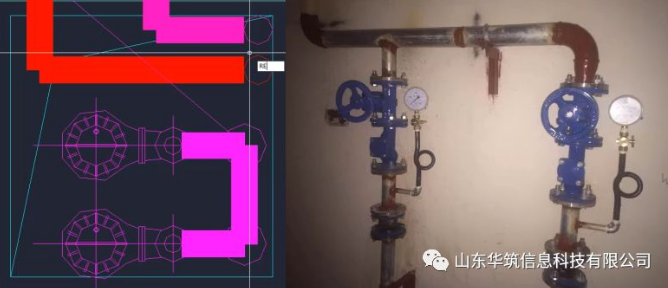

    （2）地下室集水坑排水：包括地下冲洗用集水坑，消防时亦可排除消防用水；电梯专用集水坑；坡道雨水集水坑；设备用房排水集水坑；地下室卫生设备排水集水坑；人防用集水坑。

    图三污水泵及阀门附件

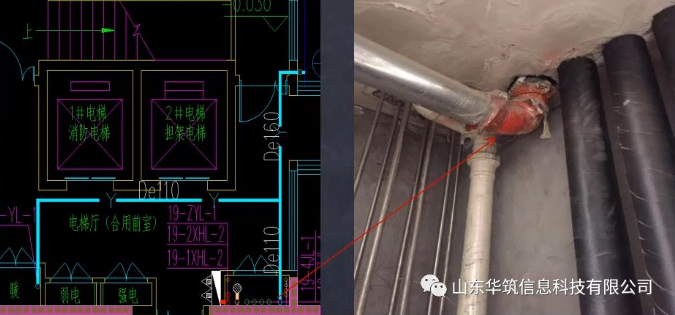

    （3）雨水管敷设：在住宅项目中，尤其是在一层电梯前室位置，如果把雨水管放在一层出乎散排的话，会影响一层吊顶高度，从而影响感观度，为此在进行管道模型建立和优化的时候，应该将原有设计出设计变更单，把雨水管放在二层电梯前室散排。另外施工中此处接头是两个45度弯头。

    图四一层雨水管

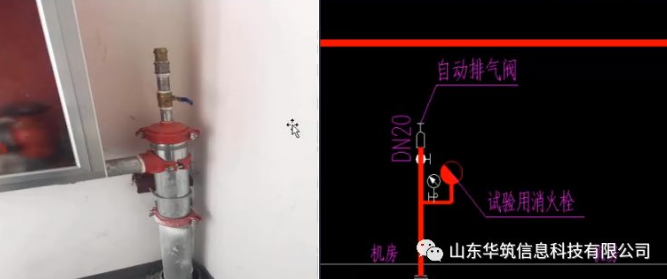

    （4）消防管道和消防喷淋：所有消防管都应成环敷设，以及在消防分区的楼层也要成环敷设。并设排气阀。要严格按照设计施工验收规范去操作，一定要让机电模型能应用到现场施工，来源于图纸，服务于现场。

    图五消防管道排气阀现场做法

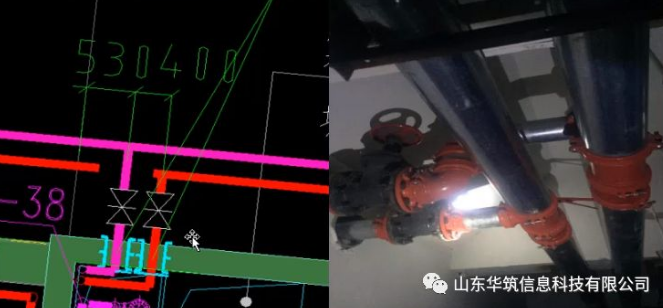

    （5）消防干管并排支管避让方法以及穿人防墙时设置闸阀，规范要求，闸阀距墙不易超过200MM。

    图六消防管道穿人防墙做法

    建立喷淋管道模型时，严格按照<GB50261-2005>此自动喷水灭火施工验收规范去执行，注意喷淋头上喷时距离板底75-150mm之间

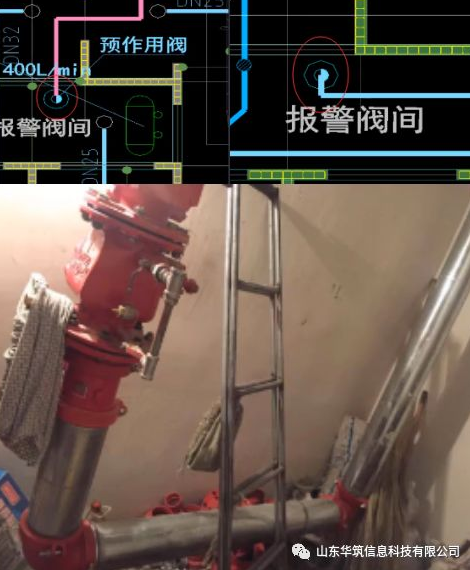

    地下室的报警阀间，看图纸时需将喷淋平面图和给排水平面图结合起来去看，这样才能看懂这个系统的管道路由。

    图七报警阀间管道进出施工照片

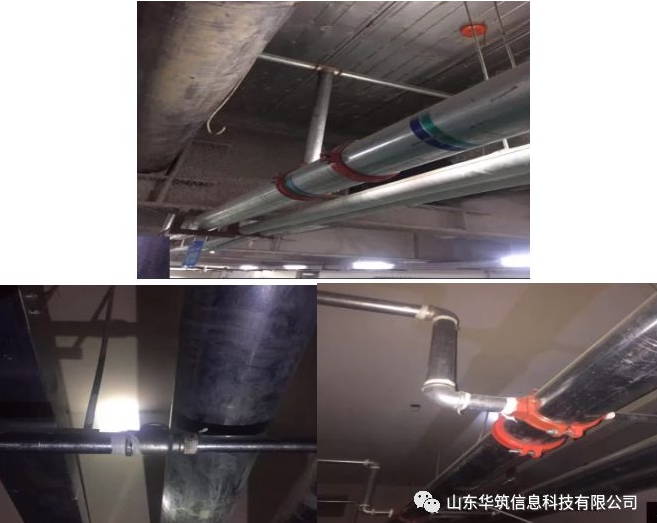

    （5）喷淋管避让方法：喷淋支管翻弯避让；开机械上下三通；消防主管降半根管子从碰撞管子下方通过。

    图八喷淋支管避让
