在传统的机电设计中，由于传统的管线综合存在先天的局限性，不能完全保证其管线布局的合理性，我们很难通过二维软件来了解三维空间中的机电管线的优化具体状况。而在采用BIM技术之后，由于BIM软件的独特性功能，我们可以通过可视化特点，在三维模型中了解并修改机电管线图纸，可以大幅度提高管线综合的效率。接下来，笔者就来详细说一说基于BIM工程中，我们又要如何通过BIM来实施机电管线绘制。

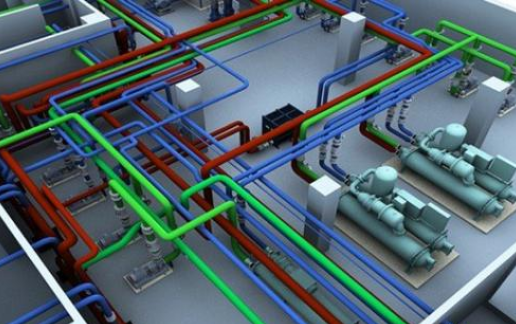

    BIM软件在3D管线综合设计优势，在未来是一个趋势所在，BIM软件相比传统2D管线综合在大型复杂的项目设计中，设备管线的布置由于系统繁多，常常会出现管线与管线之间或管线与结构之间，碰撞的情况，带来施工上的麻烦影响建筑室内净高，造成重工或浪费及安全疑虑。

    BIM软件优势分析对于大型复杂的项目设计中，采用BIM技术进行3D管线综合设计有明显着意议，BIM模型是整个机电系统设计的一次"预演"，建模过程同时也一次全面的3D校正，过程中发现大量隐藏的设计问题，这些问题往往不涉及设计规范，属于空间高度上的冲突，在传统2D管线综合设计中很难发现。其优势具体表现如下：

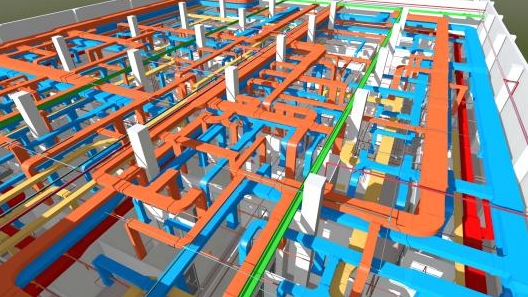

    1.BIM模型将所机电系统模型放置一个项目，对于整合的结果全面检讨,系统间的冲突,高度上的碰撞是考虑的重点，模型均按真实尺寸建立。

    2.全方位的BIM模型可在任意位置，切剖大样及观测图，观测并调整该处管线的高度。

    3.BIM模型可全面检测，管线之间,管线与结构之间的所有碰撞问题，并反应设计人员进行设计调整。

    4.对于管线标高精准定位,同时直观反应楼层的净高分布状态，轻易发现影响净高的瓶颈位置，从而调整设计，精确掌握高度。

    5.由于BIM模型集成各种设备管线讯息，可产生精确的明细表，部份代替了手工算料的误差。

    以上几点可以充分展现BIM软件在3D管线综合设计优势，随着国内大型、复杂型综合项目的增多，管线综合设计部分的难度也日渐突出，BIM软件的3D可视化功能正好可以应对越来越复杂的管线排布与碰撞的问题。

    在如今的建筑设计成果展示中，我们通常都会采用一些模型的透视图或者建筑模型的爆炸分析图，这也证明了3D化展示在如今的建筑行业中是必须学会的技术。BIM软件的应用可以帮助我们更好的展现这部分的设计成果。
