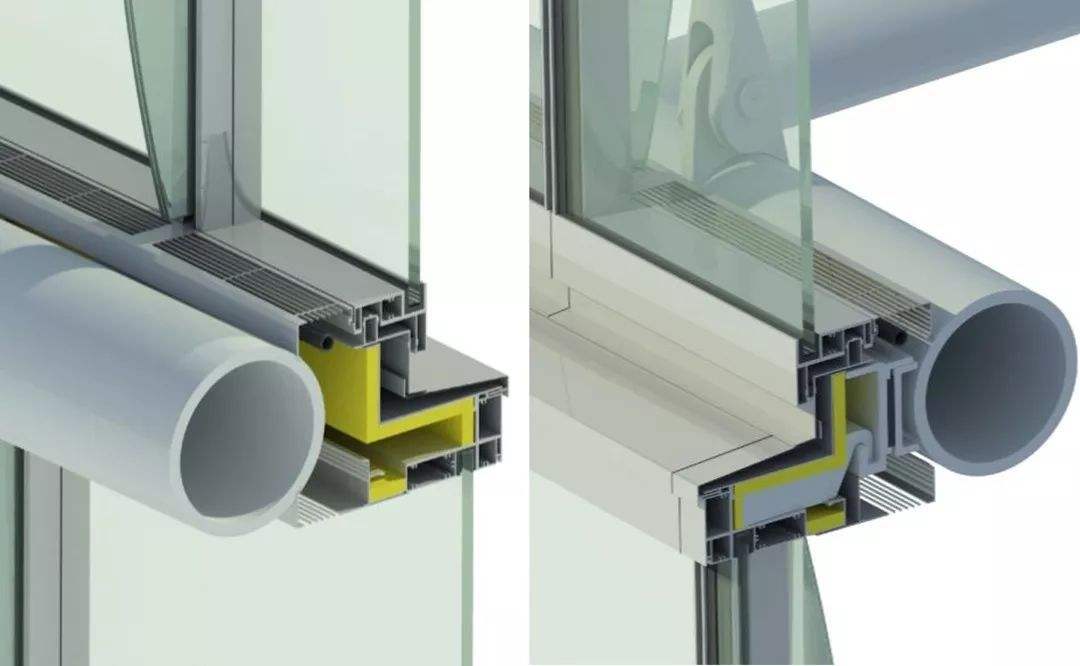

四、辅助帷幕墙设计、施工、生产深化设计

帷幕墙BIM深化设计模型，可以精准提供帷幕墙与结构连接点、分块尺寸规格、缝隙处理，外观效果，安装方式仿真情境数据，用模型指导施工及帷幕墙预制加工生产。

对于近年大多数强调不规则艺术性建筑体，如北京鸟巢、南京青年奥运中心等建筑物，因结构体复杂，钢骨结构及特殊节能材料建材供货商，尤其是帷幕墙生产制造商。

必须定制生产提供高质量生产与精准交货安装无误，BIM 的3D 施工模型为这类企业提供精准生产尺寸，对于全数字预制建材生产业提供了准确数据，保证质量、准确交期及工地安装准确度。

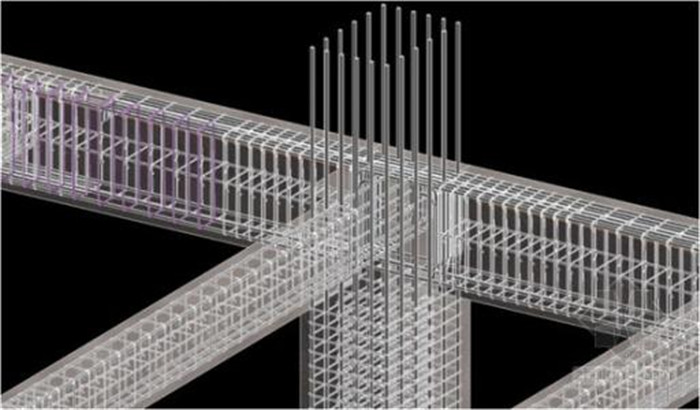

五、土建钢筋施工管理

BIM 模型可以进行土建结构部分的深化设计，包括预留洞口、预埋件位置及各复杂部位等施工图纸深化。

对关键复杂的劲性钢结构与钢筋的连接点进行放样分析，解决钢筋绑扎、顺序问题，指导现场钢筋绑扎施工。

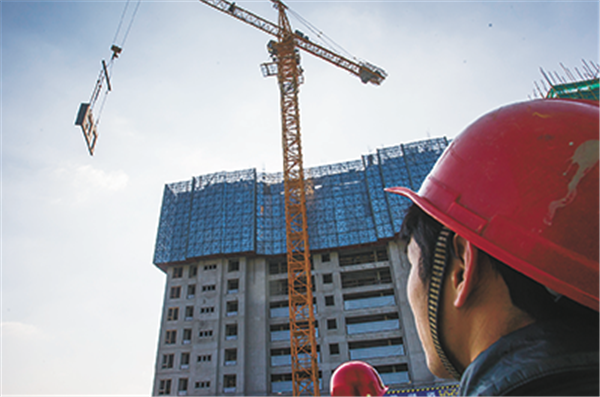

六、施工场地管理解决方案

对于每个建案依项目而成立的各承包方，以3D 模型所见及所得直觉式效果协同作业，让人、机、材及相关资源在施工现场以全数字呈现，解决现场施工场地平面动线布置、空间利用规画、安全问题，现场场地划分问题。

按施工图规划出《施工平面布置图》建置各种临时设施;按施工安全计划要求进行场地装修;临时施工用水、用电、道路按施工标准作业流程完成。施工过程中以3D 模型预先避免多个专业工程项目在同一场地，同一区域进行施工而相互干扰，降低施工现场冲突及危险。

设专人负责以3D 模型管理，使各项材料、机具等按已审定的现场施工平面布置图的位置推放。同时将BIM 3D 建筑模型以WEB 及智能终端设计进行各专业方更有系统、有效率地协同作业。

藉由BIM 模型技术对复杂施工程序进行仿真推演分析，更直观的将传统复杂建造流程3D 模型化、模型參数数据数据库化、智能型设备化，提前模拟项目编定后的现场施工状态。

对现场可能存在的危险源、安全隐忧、消防可能发生问题等提前防患，对施工顺序进行合理整合，有利于建置基于BIM 所统一的创新标准工地管理作业流程。
