一、图纸审查协同管理

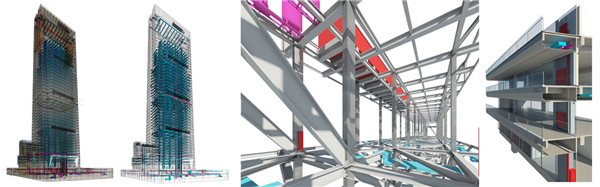

BIM模型与传统2D图纸审图的区别在于：依照2D设计图纸，利用Revit 或Bentley 等系列软件建置土建、结构、机电、供水、排水、管线BIM模型，可对设计结果进行动态可视化呈现。

以模型让业主、施工、监理等各专业方直觉的理解设计方案，模拟推演与验证设计的可施工性。

可以预先透过各专业模型所见及所得、更直觉的检查到设计图上各个专业相互间的障碍、空间几何数据信息、结构计算、设备安装、节能设计等方面的设计图问题。

在施工前能预先发现存在的问题，透过智慧手机、PAD及云端服务软件，将整个建案过程数以万计的2D、3D及所有档案集中储存管理，在线协同作业会审。

二、模拟辅助机电设备设计、施工与安装

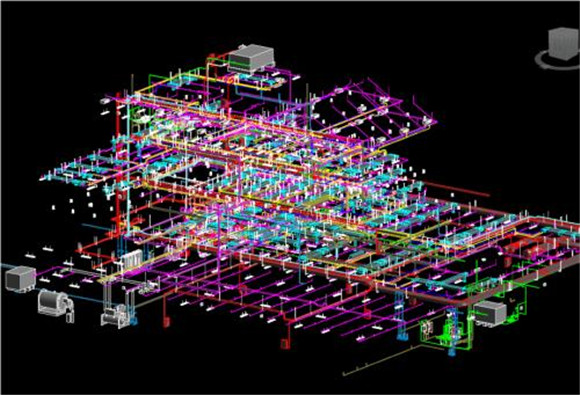

BIM模型可以协助完成机电安装部分的深化设计，包括综合管线布置图、综合布线图的深化。

使用BIM模型技术改变传统的CAD迭图方式进行机电专业深化设计，BIM 3D 软件功能解决供水、排水、暖气、强弱电、通风、冷气空调系统等各专业间管线、设备的碰撞，优化设计方案。

为设备及管线预留合理的安装及操作空间，减少占用使用空间，也可建置基于模型仿真的安装标准程序与施工仿真训练，以降低施工重工、返工浪费与施工安全问题。

三、辅助钢骨结构设计、生产与施工

BIM钢骨结构模型，同时运用算量软件及程序加值开对钢骨构件附上唯一编码，产生钢构实际加工尺寸与各型材数量清单、制作图纸的深化设计。

利用Tekla Structures 模拟推演实际建造工法、工序进行钢骨结构深化设计，藉由BIM加值软件功能将所有加工详图(包括布置图、构件图、零件图等)利用三视图原理进行投影、剖面生成深化图纸，图纸上的所有尺寸。

包括构件长度、断面尺寸、构件相交角度均是在构件模型上直接投影产生的，透过深化设计整合BIM模型数据參数产生的加工材料清单，直接将參数导入CNC 等精密数控加工设备进行加工，保证了构件加工的精密性及安装时的精度。

对于工厂全数字预制生产(Digitial Pre-fabrication)创新方法，将提升整体供应链的生产质量与准确交期。

同时也可将模型导出參数与项目管理系统及ERP 系统数据联结，从模型端就已掌握设计数据来源，对于以BIM模型建构的采购供应链及财务模块，可实时准确的反应出成本控管绩效。
