就像屋顶、楼板和天花板可包含多个水平层一样，墙可以包含多个垂直层或区域。

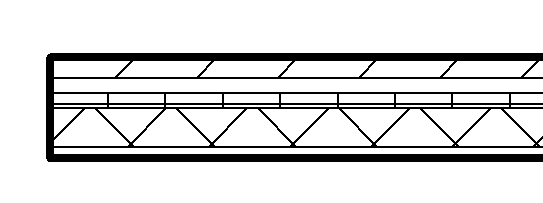

在平面视图中显示的七层墙体

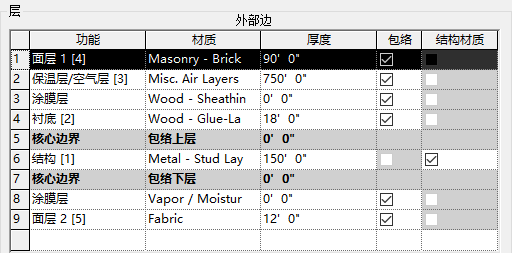

使用“编辑部件”对话框，每一层和区域的位置、厚度和材质都通过墙的类型属性来定义。

层行：对应于墙层或区域

一个层指定给一个行。 它的厚度固定，并可以延伸墙的高度。 可以在所指定的行中修改它的厚度。 还可以将结构材质指定给每个图层。

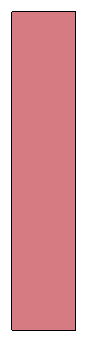

墙层：厚度固定，并可延伸墙的高度

区域是墙体中不符合层标准的任何形状。区域的厚度可以固定，也可以变化。在指定给区域的行中，如果区域具有固定厚度，将显示其数值。如果区域具有可变厚度，则此值可变。 无法在指定给区域的行中修改区域的厚度。注意，厚度值以暗色显示，这表示您不能修改它。您只能在预览窗格中以图形方式改变其厚度和高度。

区域：没有区域可以延伸墙的整体高度

因为垂直复合墙中的核心厚度可以变化，所以核心层中心线和核心面定位线由墙底部的核心厚度确定。 例如，如果墙核心层的顶部厚度大于底部厚度，且将定位线指定为核心层中心线，则核心层中心线是在底部核心边界之间测量的。

可以使用多种工具来修改垂直复合墙的结构。 可以添加、删除或修改各个层和区域，或添加墙饰条和分隔缝，来自定义墙类型。

开复合墙的编辑部件对话框

若要修改该复合墙中的图层或区域，请通过编辑墙类型来打开“编辑部件”对话框。

1. 在绘图区域中，选择墙。

2. 在“属性”选项板上，单击 “编辑类型”。

3. 在“类型属性”对话框中，单击“预览”打开预览窗格。

   对墙体所做的所有修改都会出现在预览窗格中。

4. 在预览窗格下，选择“剖面: 修改类型属性”作为“视图”。

5. 单击“结构”参数对应的“编辑”。

   请注意显示在“编辑部件”对话框右下角“修改垂直结构”下的工具。

   注： 垂直复合墙工具只能用于剖面预览。 使用这些命令只能修改墙类型，不能修改实际墙实例。

墙类型的样本高度

在编辑墙类型的结构时，可以更改样本高度。

样本高度是仅“编辑部件”对话框预览窗格中墙的高度。

可以为样本高度指定任何值，但是该高度应该足以允许创建所需的墙结构。 该样本高度不会影响项目中该类型的任何墙的高度。
