随着现代科技水平的提高，各行各业的3D化展示如今已经是成果展示中的标准配置。而在建筑行业中，3D化也能够带来全新的技术优势，我们可以不再拘泥于传统的二维图纸，应用3D技术来实现建筑行业的综合设计。下面就让我们一起来看看要如何应用BIM技术，来调整自己的管综方案吧。

    管线综合对大家来说是再熟悉不过的应用点了，通常我们在管综之前必须要做的一件事就是管综方案沟通，这个可以说是众多实施环节中最重要的一环了，它对后期管综有着重要指导意义。但很多项目卡在了方案环节，多因方案不合理、净高不足、缺乏说服力等因素被驳回。那么到底什么样的方案才更具说服力呢？应该包含那些内容呢？今天小编带大家一探究竟。

    一．熟悉结构形式

    第一步先熟悉结构形式，关注升板、降板、梁加大区域，通过三维图、平面图的方式展现项目中各类型梁的分布情况，同时配上文字说明，让业主单位对结构形式、各区域结构净高有个整体的知晓。

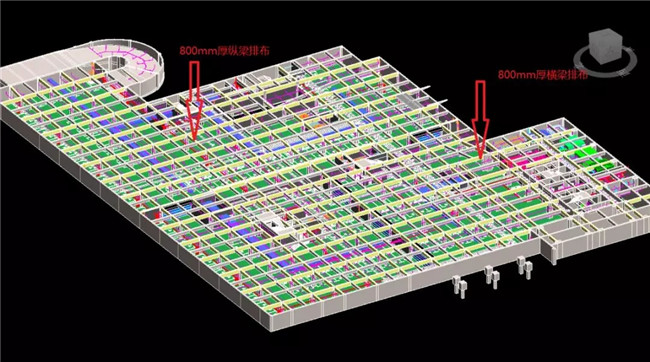

    图1_结构现状展现图（一）

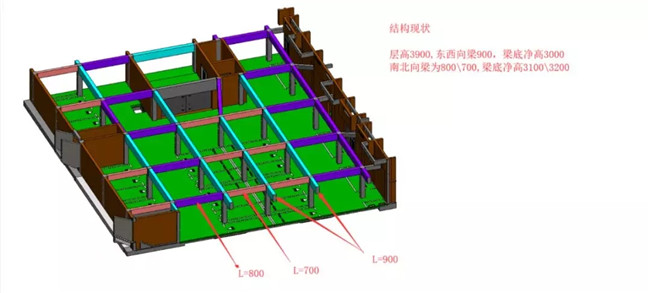

    图2_结构展现图（二）

    二、熟悉管线现状

    结合结构现状了解各个专业管线的情况，包括走向（与梁的位置关系）、各专业交叉情况、管线的集中交叉区域，熟悉项目的管线分布情况及复杂区域。

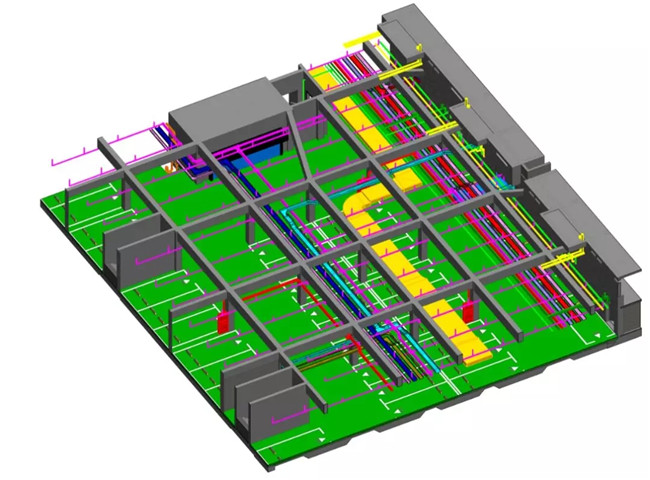

    图3_管线分布情况

    三、平面、立面调整方案

    1、结合相关施工验收规范，优化管线平面布局，出具平面优化综合图，展现各管线水平路由情况

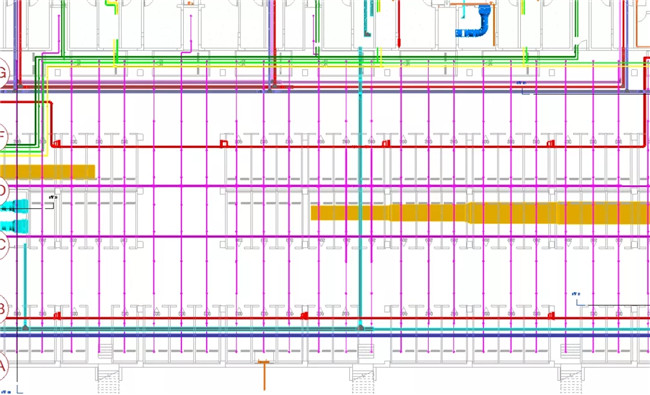

    图4_管线平面路

    2、针对不同区域（例如：按照人防区、非人防区域划分；不同使用功能区域划分；停车位、行车道区域划分）出具管综方案剖面图，同一区域可以出具两种及以上方案，让业主方有所选择；同时配文说明管线的空间占位情况及不同方案利弊。

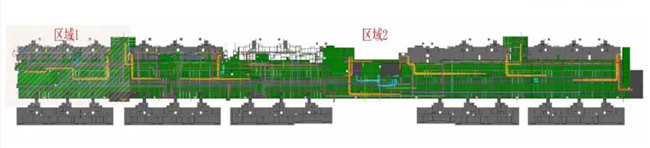

    图5_不同结构形式区域区分

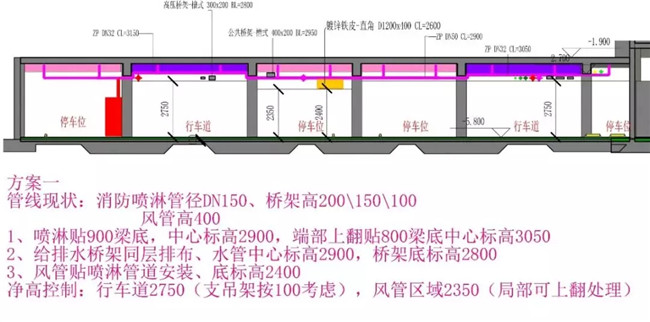

    图6_方案一

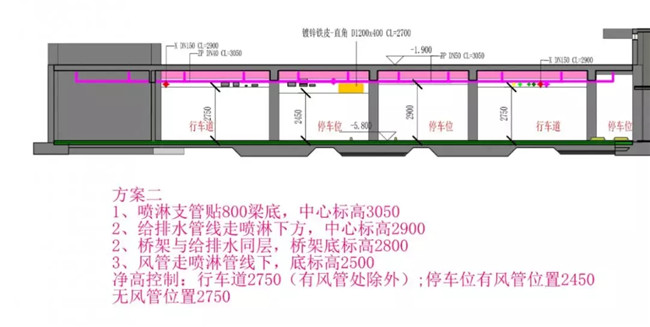

    图7_方案二

    四、净高控制分析

    根据管综方案，用不同颜色填充不同净高区域，直观展现各个区域净高

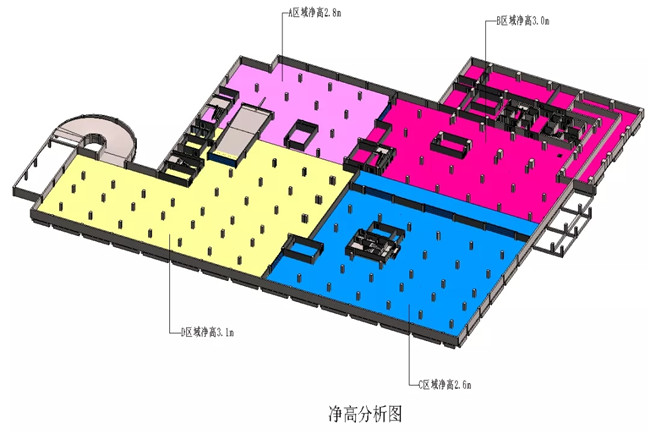

    图8_各区域净高分析图

    五、重要节点效果展示

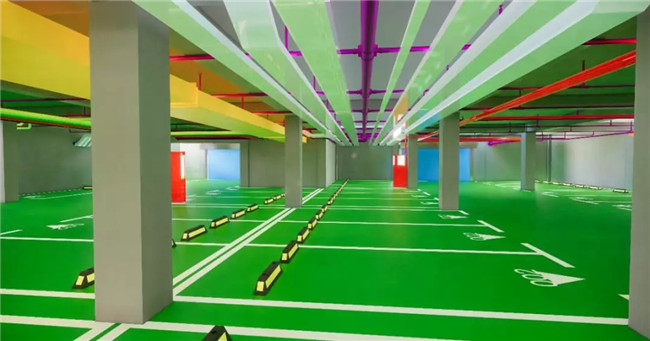

    图9_重点区域效果（一）

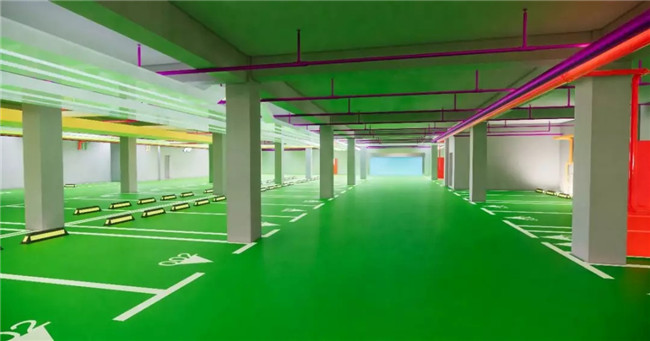

    图10_重点区域效果（二）

    图11_重点区域效果（三）

对于一些重要节点，例如：车道、大堂、电梯前室可以配一些效果图，让方案展现的更直观。
