指定墙连接清理选项

指定墙连接是否以及如何在平面视图中进行清理。

1. 单击“修改”选项卡 “几何图形”面板 （墙连接）。

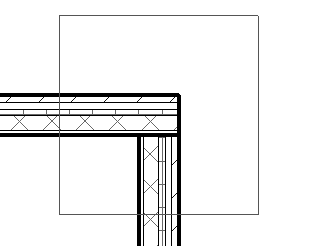

2. 将光标移至墙连接上，然后在显示的方块中单击。

   若要选择多个相交墙连接进行清理，请在连接周围绘制一个选择框，或在按下 Ctrl 键的同时选择每个连接。

3. 您可以选择允许或不允许连接：

   注： 如果选择已连接墙端点的一个交点，然后选择“不允许连接”选项，则交点处的每个墙端点都会被设置为“不允许连接”。 交点处现在有未连接的独立的墙端点（不是单个连接）。 若要还原此交点处的连接，请在交点位置周围绘制一个选择框以选择所有墙端点（单击此位置仅选择一个墙端点），然后选择“允许连接”。 墙端点将清理并正确地连接。

• 清理连接。显示平滑连接。选择连接进行编辑时，临时实线指示墙层实际在何处结束，如下所示；退出“墙连接”工具且不打印时，这些线将消失。



• 不清理连接。显示墙端点针对彼此平接的情况，如下所示。



• 使用视图设置。按照视图的“墙连接显示”实例属性清理墙连接。 此属性控制清理功能适用于所有的墙类型还是仅适用于同种类型的墙。

• 若要使墙在当前配置下连接，请在选项栏上选择“允许连接”，然后为“显示”选择以下选项之一：

• 若要指定相交墙的墙端点不连接，请在选项栏上选择“不允许连接”。

  “不允许连接”选项决定墙端点的连接行为，与墙的放置位置无关。 例如，如果将墙移离当前交点，墙端点不会自动与任何其他墙连接。

4. 单击“修改”退出此工具。

连接平行墙

Revit 会自动创建相交墙之间的连接。您可以连接间距紧凑的平行墙的几何图形。

1. 在平面视图中，将墙的放置距离控制在 6 英寸之内。

2. 单击“修改”选项卡 “几何图形”面板 “连接”下拉列表 （连接几何图形）。

3. 选择要连接的墙。

   如果某一面墙具有插入对象（如窗），则它将剪穿连接墙。 插入对象周围的任何几何图形（例如框架）均不会显示在连接墙上。



   正在连接平行墙
