关于墙连接

墙相交时，Revit 默认情况下会创建平接连接并清理平面视图中的显示，删除连接的墙与其相应的构件层之间的可见边。

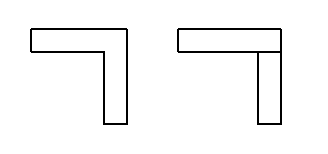

粗略详细程度下的平接连接（含和不含清理功能）

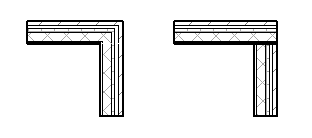

精细详细程度下的平接连接（含和不含清理功能）

通过选择“平接”以外的连接选项（“斜接”或“方接”），或通过指定墙针对彼此平接或方接的不同顺序，可以修改连接在平面视图中的显示方式。

您还可以指定连接会清理、不清理，还是会按照视图的默认设置来清理。

墙相交时，Revit 默认情况下会创建平接连接，并通过删除墙与其相应构件层之间的可见边来清理平面视图中的显示。

视图的“墙连接显示”实例属性控制清理功能适用于所有的墙类型还是仅适用于同种类型的墙。

精细详细程度下的平接连接（含和不含清理功能）

通过选择其他连接选项（“斜接”或“方接”）或通过指定哪面墙与其他墙平接或方接，可以修改连接在平面视图中显示的方式。 您还可以指定连接会清理、不清理，还是会按照视图的默认设置来清理。

更改墙连接的配置

更改最多涉及 4 面墙的连接的配置，方法是修改连接类型或墙连接的顺序。

注： 若要编辑超过 4 面墙的墙连接、跨多个楼板的墙连接，以及在多个工作集中的墙连接，请参见编辑复杂墙连接。

1. 单击“修改”选项卡“几何图形”面板（墙连接）。

2. 将光标移至墙连接上，然后在显示的灰色方块中单击。

   若要选择多个相交墙连接进行编辑，请在连接周围绘制一个选择框，或在按下 Ctrl 键的同时选择每个连接。

3. 在选项栏上，选择以下可用连接类型之一：

• 平接（默认连接类型）



• 斜接



• 方接：对墙端进行方接处理，使其呈 90 度。



4. 如果选定的连接类型为“平接”或“方接”，则可以单击“下一步”和“上一步”按钮循环预览可能的连接顺序。 对于上面显示的方接连接，以下备用顺序可用。（仅当选择单个墙连接进行编辑时，“下一个”和“上一个”功能才可用。）

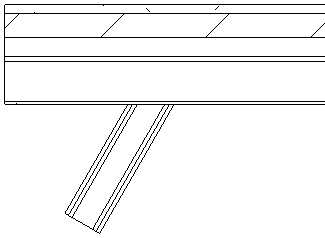

   注： 您无法在一面墙与另一面墙内部之间进行方接连接或斜接连接，也无法修改平接连接的顺序，因为只能进行一个平接连接配置。 此布局的示例如下所示（选择“不清理连接”选项时）。



5. 显示所需的配置时，请单击“修改”退出该工具。
