BIM钢结构工程中的工程管理应用

    项目简介

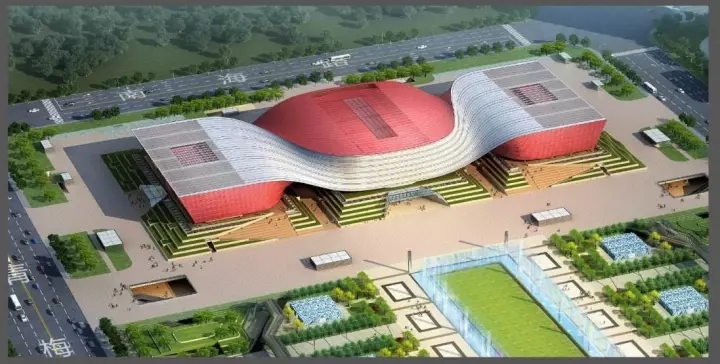

    许昌科普教育基地项目是许昌市政府重点工程，总建筑面积72227平方米，总造价6亿元；其中钢结构2000余吨，幕墙铝板约36000平米。是一座融合青少年宫、科技馆、海洋馆、地下商业街及配套地下车库多功能为一体的综合性公益建设项目。

    工程重难点分析

    （1）造型复杂，形体扭转

    项目以许昌特有的钧瓷文化遗产为出发点，以瓷器拉坯、烧窑的过程为灵感，巧妙地将“三馆”以曲折拉伸的形式结合在一起，通过三维参数化建筑设计，造型既富有时代感又极具许昌特色。

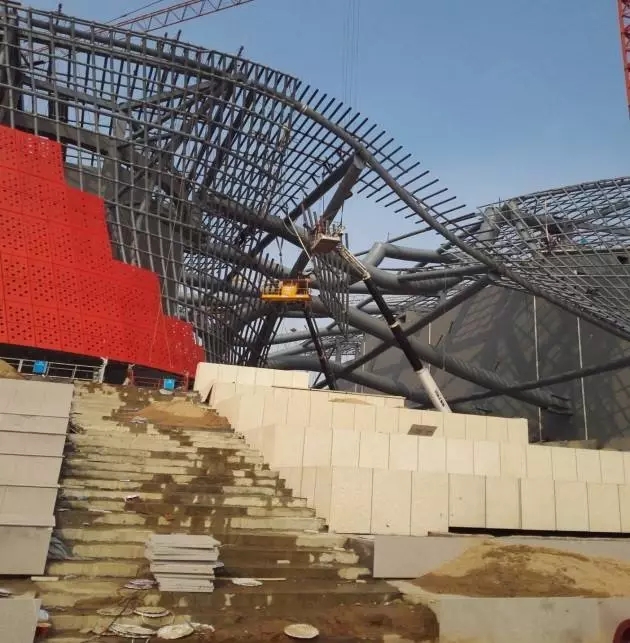

    （2）大尺度外部异形空间、空间跨度大，

    本工程需要3万块曲面铝板，铝板深化、异型钢结构加工、安装难度大、施工控制难度大

    （3）三维空间定位难度大

    项目备受社会关注、新华网等多次报道，项目被称为“国内最复杂的建筑表皮”，大跨度双曲面造型，每个板块的外形尺寸都不同，相应设计、加工、安装难度大，成本控制风险大

    （4）管线排布复杂、错漏碰缺多

    机电管线排布错综复杂、管线密集、容易产生位置冲突及标高重叠等，专业穿插施工难度大

    （5）质量要求高

    市重点工程，标志性建筑，社会关注度高；本工程质量目标为鲁班奖工程

    工程管理中的应用，分四个专业：土建专业应用、机电专业应用、钢结构专业应用、幕墙和装饰装修专业应用。今天给大家分享一下钢结构专业的应用。

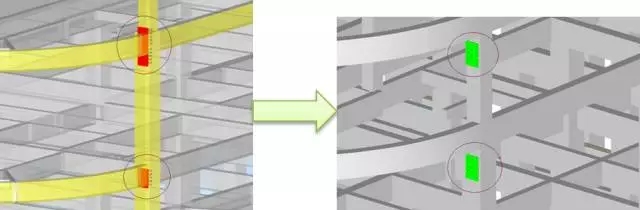

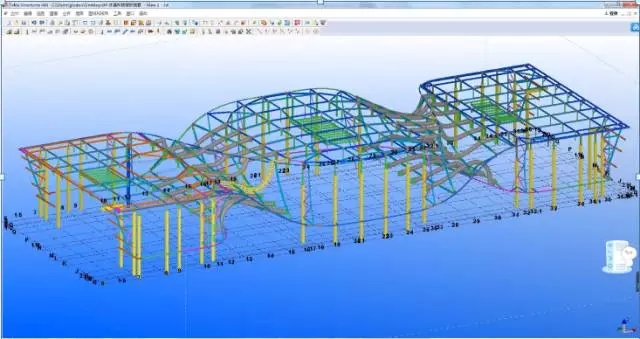

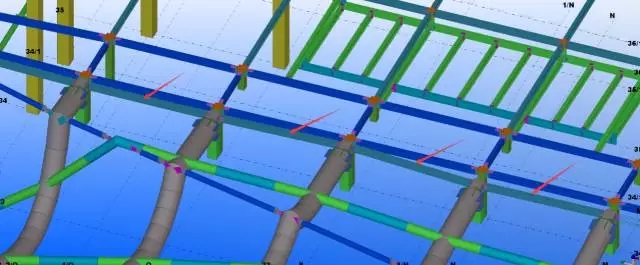

    钢结构模型采用天宝公司Tekla软件搭建，钢结构和土建模型综合检查，发现钢结构预埋件“漂浮”、与土建结构梁冲突、钢结构造型管和屋面梁冲突等问题共计37处。

    预埋件锚筋碰撞问题优化；屋面钢梁与造型管连接无节点，优化节点板使用高强螺栓连接，便于现场施工；优化预埋件399个、节点78处，造型管4处，节省工日11天，成本23.5万元。

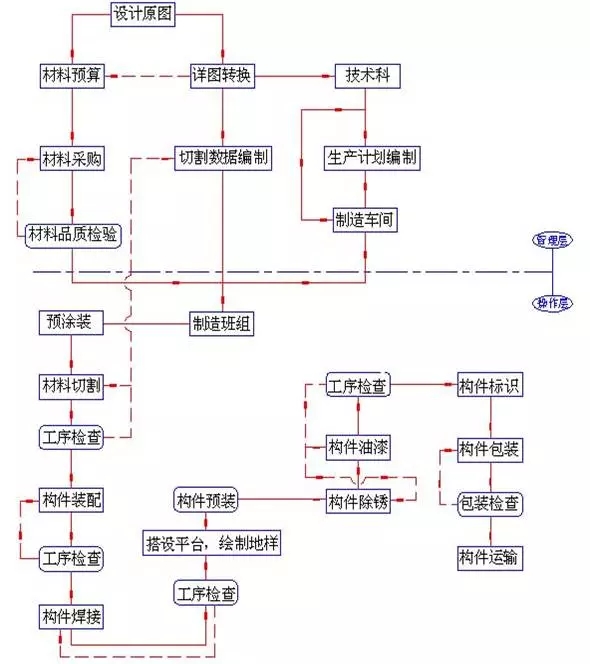

    钢结构加工前项目组进行了精心的策划，借助BIM模型进行二次放样，方便了工人对造型的理解和放样加工，返工率大大降低。

    2015年7月就成立了“许昌市科普教育基地项目冯敬涛QC小组”，小组的目标定位“筑百年精品、留后世口碑”，精心策划、严把质量关，对预埋件不达标严格管理，经过质量验收，合格率达到97%，节约成本4.58万元。

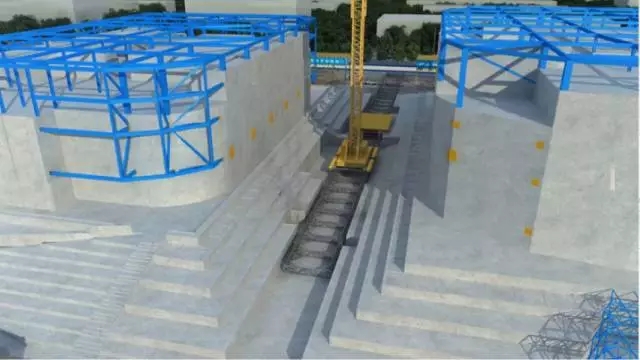

    钢结构开工前对安装方案进行三维模拟，提前发现安装难点，模拟安装顺序，更直观的交底，减少70%的沟通。

    施工前以及施工过程中，共对操作人三维技术交底7次，加快对安装方案的理解，沟通效率提升70%。

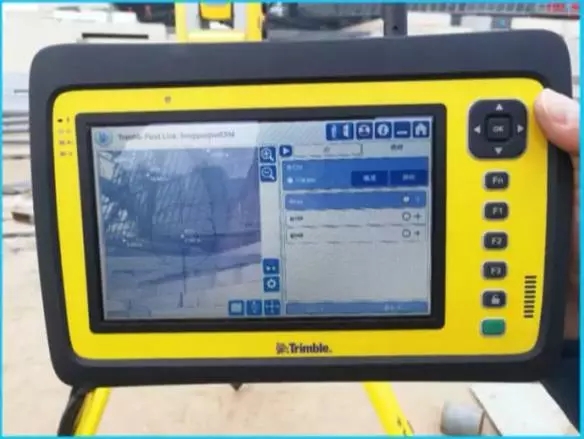

    利用BIM模型获取需要测量、定位构件的三维坐标，借助天宝放样机器人定位，测量效率提高了70%。

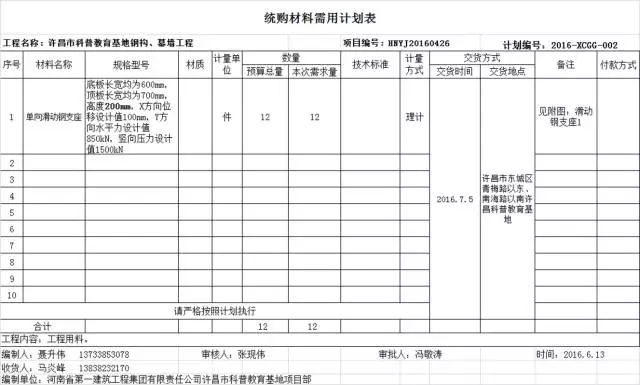

    Tekla模型可以生成的各种报表，统计出不同长度、等级的螺栓总量，估算油漆使用量，估算每种规格的钢材使用量；指导钢结构构件的加工、现场限额领料等。

    该项目工程经济效益累计节约149.5万元，标准等技术积累为BIM推广，管理上缩短工期48日历天，社会效益接待BIM参观学习团7次，发表论文3篇。

    我们相信，未来，在以BIM为核心的信息技术支撑下，工程建设领域必将迎来创新发展的新时代！建筑业的未来就是BIM的未来。想学习或者了解的小伙伴可以随时联系我们哦！

    文章作者：宗广辉、张现伟

    文章来源：广筑BIM
