随着BIM技术的纯熟，如今的BIM市场项目也要求我们在特定种类的项目中应用不同的BIM软件。不同于常规的房建项目，钢结构项目也有着自己应用得最好的BIM软件，而这款软件就是Tekla，下面就让我们一起来看看那Tekla在钢结构中的应用吧。

    Tekla是BIM技术应用软件之一。由于图纸与报表均以模型为准，而在三维模型中操作者很容易发现构件之间连接有无错误，所以它保障了钢结构详图深化设计中构件的正确性。同时Tekla自动生成的各种报表和接口文件(数控切割文件)，可以服务(或在设备直接使用)于整个工程。它创建了新方式的信息管理和实时协作。

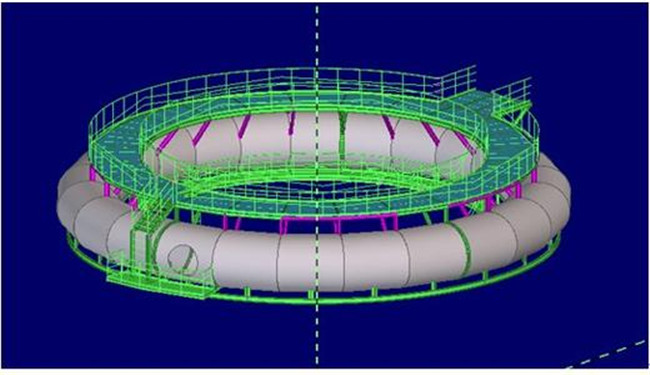

Tekla是一个三维智能钢结构模拟、详图的软包。用户可以在一个虚拟的空间中搭建一个完整的钢结构模型，模型中不仅包括零部件的几何尺寸，也包括了材料规格、横截面、节点类型、材质、用户批注语等在内的所有信息。而且可以用不同的颜色表示各个零部件，它有用鼠标连续旋转功能，用户可以从不同方向连续旋转观看模型中任意零部位。这样更加直观、方便的发现模型中各杆件空间的逻辑关系有无错误。在创建模型时操作者可以在3D视图中创建辅助点再输入杆件，也可以在平面视图中搭建。

    TEKLA中包含了多个常用节点，在创建节点时非常方便。只需在节点填写好参数，然后选主部件、次部件既可，并可以随时查询所有制造及安装的相关信息。能随时校核选中的几个部件是否发生了碰撞。模型能自动生成所需要的图形、报告清单所需的输入数据。所有信息可以储存在模型的数据库内。当需要改变设计时，只需改变模型，其它数据均相应的改变，因此可以轻而易举地创建新图形文件及报告。

    同时，Tekla也是一个基于面向对象技术的智能软件包，就是说模型中所有元素包括梁、柱、板、节点螺栓等都是智能目标，即：当梁的属性改变时相邻的节点也自动改变。零件安装及总体布置图都相应改变。Tekla自带的绘图编辑器能对图形进行编辑。这样就可以使人为所引起的错误降低到最低限度。Tekla是一个开放的系统，可以将自己创建的节点和目标类型添加到Tekla中去。

    在确认模型正确后就可以创建施工详图。Tekla可以自动生成的构件详图和零件详图，其中构件详图还需要在AutoCAD进行深化设计，深化为构件图、组立图和零件图，以供装配、箱形组立和加工工段使用；零件图可以直接或经转化后，得到数控切割机所需的文件，实现钢结构设计和加工自动化。

    模型还可以自动生成某些报表，如螺栓报表、构件表面积报表、构件报表、材料报表。其中螺栓报表可以统计出整个模型中不同长度、等级的螺栓总量；构件表面积报表可以估算油漆使用量;材料报表可以估算每种规格的钢材使用量。能够服务于整个工程，是今后工程预算、工程管理的重要依据，用户可以根据自己的需要定制一些特定报表。
