一、BIM族定义及分类

构件的合理分类是构件检索和使用的基础，是BIM库建设的重要内容。

1、族的定义

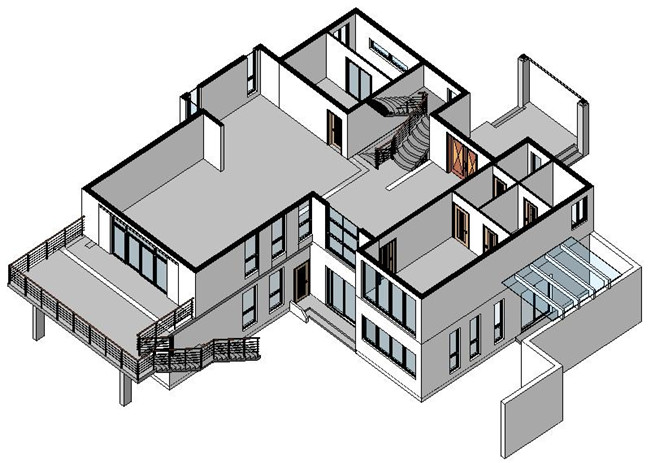

族（Family）是一个包含通用属性（称作参数）集和相关图形表示的图元组，是组成BIM项目的构件，同时也是参数信息的载体。BIM模型就是由各种各样的族所组成，BIM族构成了BIM设计的基本元素。

族根据参数（属性）集的共用、使用上的相同和图形表示的相似来对图元进行分组。一个族中属性设置是相同的，但不同图元的部分或全部属性值可能有所不同。

2、族的分类

从数据中心BIM全生命周期应用角度，可以把BIM族划分为设计族和产品族两个阶段类型。

设计族：也可以称之为设计通用族，设计族的典型特征是不应突出任何的具体产品品牌、特殊功能和参数，以确保设计方的公正性和中立性。设计族适用于数据中心设计阶段，满足从数据中心方案设计、初步设计以及施工图设计阶段对于BIM族的使用需求。

族深度等级与整个BIM模型的深度等级息息相关，在设计阶段可参照3.1章节LOD100、LOD200和LOD300的深度等级标准。同时，考虑BIM正向设计需求，设计族二维表达应考虑达到施工图出图标准。

产品族：适用于数据中心建设、安装及运维阶段，满足数据中心建造期间，包括产品招标、采购、安装、运行过程中对于BIM族的使用需求。分别对应于LOD400和LOD500等级。产品族应由产品制造商提供，包含支持建造、运维阶段的全部产品信息。

二、数据中心BIM族库管理体系

数据中心BIM族库管理体系，应包含BIM族创建规范、BIM族命名规范、BIM族审核入库规范、BIM族文档管理规范等内容。

1、BIM族创建规范

族是组成项目的构件，同时是参数信息的载体。本规范主要约定族创建时的必要参数。族的制作时应包含以下三个类别的信息。

BIM族库管理体系要求有标准的族制作规则。制作的过程，要求根据需求编制统一的属性模板。

物理信息：

族类别、族类型：族类别的确定需参照数据中心BIM分类原则及REVIT系统自带族库归类原则进行归类。

识别信息：参照数据中心分类编码标准，为每一个族设置唯一识别编码。

三维外形尺寸：三维外形尺寸包含基本长、宽、高信息，并应设置为可调节模式，非可调节模式需对参数进行锁定设置，对于二维图例族的外形尺寸需按照国家标准进行设定，非国家标准注释族其外形尺寸宜固定。

简单，中等，详细三态显示：三维族的外形轮廓显示需对三种显示状态进行分别设置，详细状态宜显示全部轮廓，粗略模式宜显示二维图例。

二维图例：二维图例的制作需遵循国家标准图集要求。

逻辑信息：逻辑信息包括但不限于下列条目：

连接件逻辑关系：对添加两个或两个以上连接件的族，需明确连接件之间逻辑关系，如主次或进出或主备用关系。

流量：对于风管及水管连接族，需确定其连接件的流量参数，并建议添加流量逻辑函数调用文件，多为CSV及其相关文件。

压力：对于风管及水管连接族，需确定其连接件的压力参数，并建议添加压力逻辑函数调用文件，多为CSV及其相关文件。

压力损失：对于风管及水管连接族，需确定其连接件的压力损失参数，并建议添加压力损失逻辑函数调用文件，多为CSV及其相关文件。

电压：对于电气族，需确定其连接件的工作电压参数，区分高低压，区分电压级别。

电流：对于电气族，需确定其连接件的工作电流参数，供电设备需确定其最大负载电流，终端设备确定其额定电流。

频率：对于电气族，需确定其连接件的工作频率参数。是否可调频。

功率：对于电气族，供电设备需确定其供电容量，终端设备需确定其连接件的功率参数。

管理信息：

族创建者：族需包含初始创建者名字。

族创建时间：族需包含初始创建时间。

相关实体厂商链接：族若依照相关厂商产品制作，需提供厂商网址链接及实物图片比照，图片可在族管理体系中体现。

产品资料手册网址链接：族若依照相关厂商产品制作，需提供直接可下载资料文档的链接，或页面链接。

2、BIM族命名规范

BIM族是BIM模型的基本元素，尤其在数据中心领域内，大量的机电设备需要更加直观高效的标识族的区别，故BIM族的规范性命名就显得更为重要。

建议数据中心BIM族采用如下命名规范：

专业－构件名称－（大类别）－（小类别）

例如：M－离心风机－风管式－电机内置。

其中：括号中大类别和小类别也可以省略。

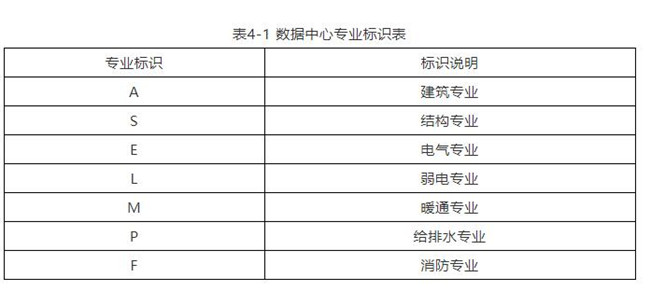

在数据中心领域，建议按照如下类别设置：

3、BIM族审核入库规范

BIM族库在入库审核模式上，建议遵循三级审核规范。

一级为创建族模型的同专业工程师互为校审；

二级为本专业BIM负责人审核；

三级为族库管理员审核。

族库管理规范

BIM族库的管理，包括构件的存储、版本更新、权限分配、检索、显示等。

族的存储及文档管理，宜包含这些内容：族模型、族图片、族参数说明、族产品手册（如有）。

BIM族库中应包含族的版本更新及管理，每次族的版本更新都应进行版本记录及更新标记，以标记相对于上一版本的不同。

BIM族库中应包含权限分配及管理，不同的族使用人员应具备不同的权限，由管理员统一进行授权管理。

BIM族库中对于族的查询、检索应便捷高效，该功能应结合族的命名规范及编码规范高效开展。

BIM族的显示应多维展现，除三维的展示外，各个角度的二维截图也应展示，族的相关设计信息及产品信息也应同时列表展示。

相关族库介绍

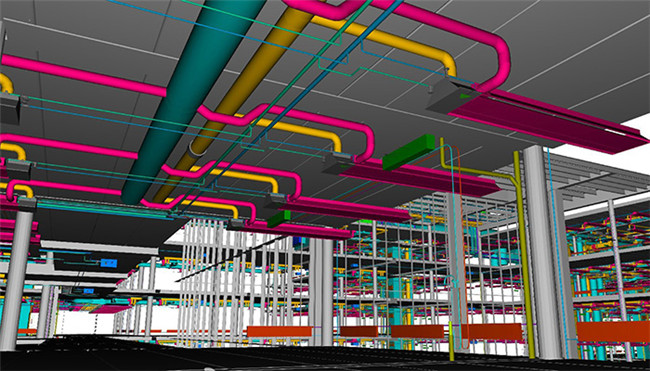

在BIM的建模软件AutodeskRevit中，包含了基础的族库，以可载入族的形式，使用户可以灵活调用独立于项目创建的族。基础族库包含了土建和机电的内容，但并没有针对机电族提供足够的支撑，大量的机电设备仍需要建模工程师投入大量精力创建。

为进一步扩充机电设备族的应用，当前各个族库厂家也纷纷推出相关的产品。国内比较知名的族库厂商主要有：云族360、族库大师、鸿业族库等，国外规模比较大的族库厂商为BIMObject。以上族库厂商的族内容涉及面比较广，目标是各行各业通用族和产品族。展现形式上，BIM族库，在统一的底层族数据库基础上，可以分为B/S端和C/S端。

针对数据中心领域特点，由于涉及机电系统比较复杂，所用设备有一些自身的产品特色，基于数据中心的族库系统需要更多的服务于机房的机电设备，需要各族库厂商和机电产品厂商重点进行定制。
