随着BIM技术的广泛应用，我们在一些关键的能源工程项目中也会应用到BIM技术，例如水利工程以及各类工厂的建设，其中BIM技术能够更适用于水利工程以及风电场工程的建设，由于BIM技术的可视化技术，我们可以模拟出自然环境的影响，评估自然对于这些设施的利弊。接下来，就让我们来看看如何利用BIM平台完成风电场三维设计。

1、升压站三维模型

升压站建模主要应用软件为：Autodesk公司的Revit及Navisworks。首先建筑专业设计人员利用Revit软件把升压站的主要建筑物模型设计出来，再由各专业在此模型上设计各自的东西并保存好模型。其次总图专业把升压站场地三维模型建好，场地平整后再把建筑物模型导入，并载入升压站内的各种构件，如道路、地坪等，电气专业载入主变、架构等电气相关构件，再通过软件渲染，最终形成整个升压站的三维模型。

2、风机基础三维建模

风机基础设计主要应用Revit的插件Dynamo，Dynamo是Revit软件的可视化编程工具，它最大的优点是设计人员可以不用编写或只需编写很少的程序代码，就能完成风机基础的设计。风机基础三维设计，是将包含基础计算信息的表格直接通过参数化设计工具导入软件中，可以快速生成三维钢筋及基础形状，实现基础的快速三维建模，精确提取风机工程量。

3、把风电场地形图生成三维模型

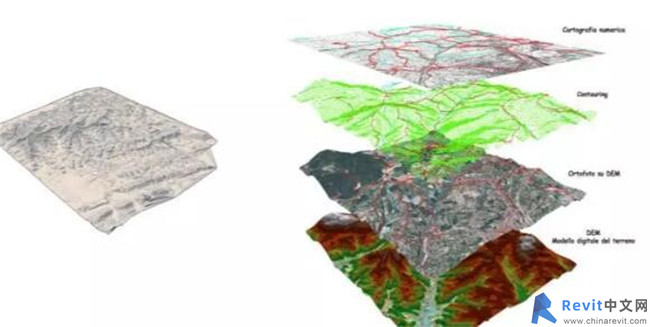

Revit软件可以直接创建三维地形表面，也可以通过导入CAD格式的带有等高线的二维地形图，直接转换成三维地形图，通过渲染，可形成比较真实的接近实际的地形地貌效果。

4、在三维地形图上进行道路集电线路设计

三维地形图形成后，根据风机点位布置，现有道路情况，Revit软件基于场地模型完成道路路径的选择，并计算出道路长度和土石方工程量。同样软件可以基于场地模型完成集电线路路径的选择，并给出相应的线路长度和工程量。

5、把升压站模型导入到风电场三维地形图上

在风电场范围内找到升压站的设计位置，在三维地形图中对升压站位置进行场地平整后，可采用载入构件的形式把升压站的模型导入到三维地形图中，这样就可以在三维地形图显示升压站在风电场的效果。

6、把风机基础模型和风机导入到三维地形图上，形成整个风电场三维模型

同样，Revit软件可以把建好的风机基础模型导入到地形图中，风机模型同样可以做成簇的形成做为构件导入地形图中。这样经过各个构件的三维设计后再导入到三维模型中，就会形成整个风电场的三维效果图。

随着BIM技术的应用发展与BIM软件功能的进步，我们可以很简单利用工程项目中的各类数据，实现工程项目的施工模拟与运维模拟，而配合BIM绿色建筑设计功能，BIM技术可以

把风电场所有的设计要素通过三维化设计导入到三维地形图中，形成整个风电场的三维模型，并能形成整个风电场的工程量和造价，实现建筑工程的信息化管理与预期评估要求。
