Revit工业建筑教程丨绘制剖面视图(上)

发布:中文网小编 浏览:2310人 分享
发布于:2019-11-19 10:37
添加剖面视图之后,开始进入剖面视图,添加相应的尺寸、标注及符号,调整视图的图面效果,下面仅以“2-2剖面图”为例来讲解需要进行的绘制工作。
1)修改视图比例将剖面视图的视图比例修改为“1:150”。
2)调整裁剪区域剖面视图的裁剪区域的宽度在添加剖面视图时已经确定,进入立面视图中后可以继续调整。

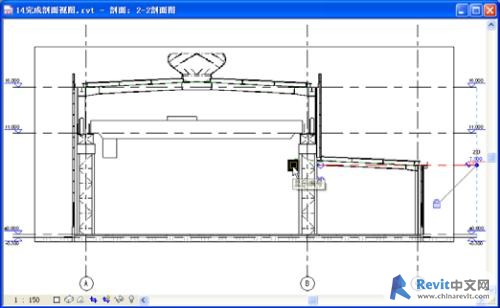

    [*]进入“2-2剖面图”,调整裁剪区域大小,并配合调整轴网及标高的端点,使轴网及标高的“3D”端点位于裁剪区域之外;(图1)
    [*]关闭标高“▽7.500”靠近轴网“B”一侧的标高标头;(图1)

图1


    [*]通过“视图控制栏”隐藏裁剪区域;
3)在剖面视图中添加房间标记及调整房间

    [*]进入“2-2剖面图”,单击“设计栏”-“房间和面积”-“房间标记”,弹出对话框时选择“是”;(图2)

图2

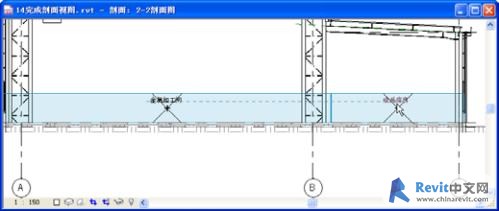

    [*]在剖面视图中显示的蓝色房间区域内放置房间标记;(图3)

图3


    [*]单击“设计栏”-“房间和面积”-“设置”,打开“面积和体积计算”对话框,“体积计算”选项选择“面积和体积”选项;(图4)

图4


    [*]在“2-2剖面图”中选中高跨房间,向上托拽房间顶部的操控柄直到屋顶;(图5)

图5


如果你的浏览器不支持嵌入框,请点这里查看

    [*]同样设置低跨房间的剖面范围。(图6)

图6
