本帖最后由 中文网小编 于 2019-11-19 10:23 编辑在本案例中，根据本案例的特点，在单跨及双跨的位置各添加一个剖面视图，标注如下：
[*]进入“▽±0.000平面图之一”，单击“设计栏”-“基本”-“剖面”，在厂房为单跨的柱间绘制剖面，并剖切到有门的部位，生成默认名称为“Section 0”的剖面视图；（图1）
[*]进入“▽±0.000平面图之一”，选中剖面符号，并单击中间的“线段间隙”标记（图1），断开剖面符号中间的剖面线，并拖拽控制点使中间的剖面线完全断开；（图2）

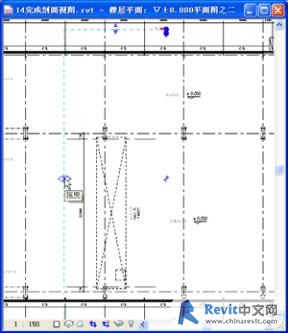

图1

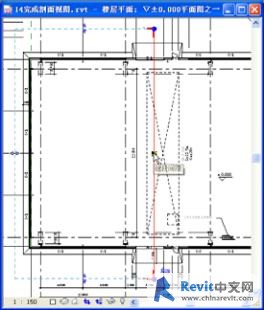

图2
[*]进入“▽±0.000平面图之二”，为双跨的柱间绘制剖面，并剖切到有窗的部位，生成默认名称为“Section 1”的剖面视图；
[*]调整剖面符号断开中间的剖面线；
[*]拖拽远裁剪偏移的操控柄到如图3的位置；

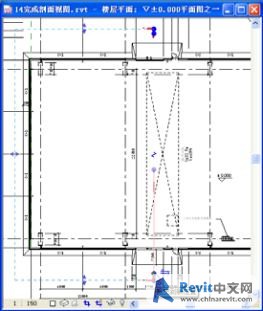

图3
[*]按照习惯重命名剖面视图，将“Section 0”重命名为“1-1剖面图”，将“Section 1”重命名为“2-2剖面图”。
