Revit工业建筑教程丨建立面积平面

发布:中文网小编 浏览:2862人 分享
发布于:2019-11-18 14:14
建立面积平面的目的是为了统计面积。在本案例中仅需要统计单层厂房的建筑面积。
步骤如下:

    [*]单击“设计栏”-“房间和面积”-“面积平面”打开“新建 面积平面”对话框;
    [*]选择类型为“总建筑面积”,并选择视图为“▽±0.000平面图”(图1),确定后弹出如图2中的对话框,选择“是”后生成面积平面并生成面积边界;

图1

图2


    [*]单击“设计栏”-“房间和面积”-“面积”,在新建的“面积平面”中放置面积及面积标记;(图3)

图3


如果你的浏览器不支持嵌入框,请点这里查看

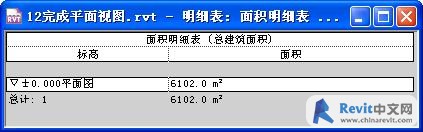

图4
