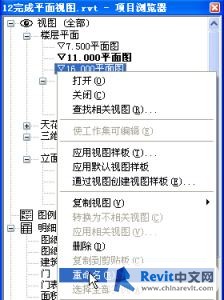

[*]在“项目浏览器”中选中“楼层平面：▽16.000平面图”，使用“右键菜单“-重命名”（图1）打开“重命名视图”对话框；

图1

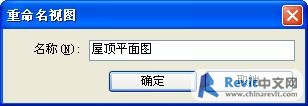

[*]输入新的视图名称“屋顶平面图”；（图2）

图2

[*]当系统弹出对话框（图3）时，点击“是”按钮即可；

图3

[*]设定视图比例为“1:200”。
2）添加尺寸


[*]标注总尺寸、轴网分尺寸及构件的细部尺寸；（图4）
[*]标注檐沟雨水斗的中心定位尺寸；（图4）




图4


如果你的浏览器不支持嵌入框，请点这里查看

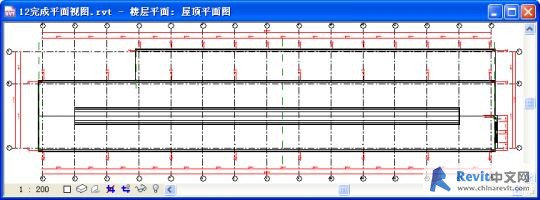

图5

3）添加文字、标注、符号添加必要的文字标注及引线。（参照▽±0.000平面图的绘制）
添加排水符号：


[*]进入楼层平面“屋顶平面图”，单击“设计栏”-“绘图”-“符号”，在“类型选择器”中选择类型“排水符号”；


[*]在放置实符号例前，单击键盘的“空格”键，变换符号的旋转角度（每按一次“空格”键，符号旋转90°。图6中的“排水符号”已经旋转了90°）




图6

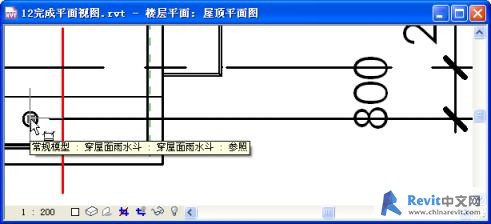

[*]放置排水符号实例，其坡度方向为屋面的坡度方向，双击符号上的文字，修改文字的值为屋面坡度；（图7）




图7

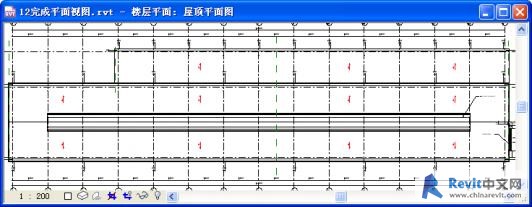

[*]为屋面的每个坡放置数个排水符号实例。（图8）




图8

添加索引符号：


[*]添加指向类型的索引符号，并可以添加多条引线作为指向线（图9），方法参照▽±0.000平面图的绘制；




图9

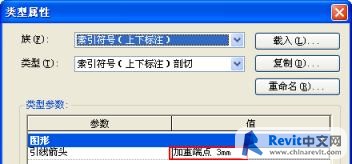

[*]添加如图10中的剖切索引时，首先为“索引符号（上下标注）”族复制一种名为“索引符号（上下标注）剖切”的新类型，并按照图11来修改相应的类型参数。




图10



图11
