Revit工业建筑教程丨▽11.000平面图的绘制

发布:中文网小编 浏览:3776人 分享
发布于:2019-11-18 11:32
楼层平面“▽11.000平面图”中的绘制内容比楼层平面“▽±0.000平面图”中的内容相对简单,主要内容如下:

    [*]设置视图比例为“1:200”;

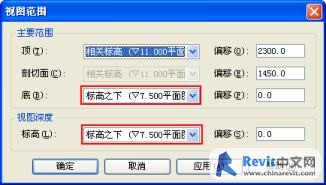

    [*]按照图1调整视图范围,使低跨屋面可见;

图1

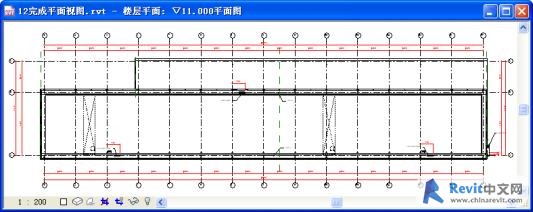

    [*]标注总尺寸、轴网尺寸及细部尺寸;(图2)

图2


    [*]添加必要的文字注释及引线;
    [*]标注吊车检修走道板的标高;
    [*]在视图中应用过滤器,将墙皮截面线由粗线改为细线。
