7）应用过滤器调整墙体样式在平面图及剖面图中，对于轻质材料的墙体及屋面的示意，其截面线都使用细线来表示，为了能够快速地实现将平面视图中所有轻质墙体的截面样式替换为细线，我们可以所有过滤器来实现。
首先新建过滤器：
[*]提供“下拉菜单”-“设置”-“过滤器”打开“过滤器对话框”；
[*]点击“新建”按钮
打开“过滤器名称”对话框，新建一个名为“轻质墙体及屋面”的过滤器；

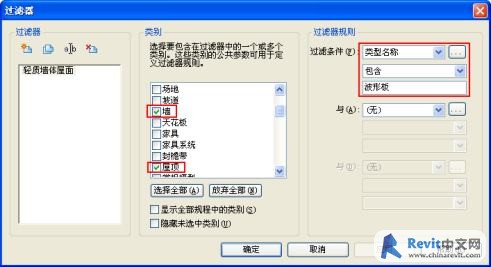

[*]在“过滤器对话框”中的“类别”选项中选择“墙”及“屋顶”，“过滤器规则”设置为“类型名称”中“包含”了“波形板”的类型；（图31）
图31
如果你的浏览器不支持嵌入框，请点这里查看

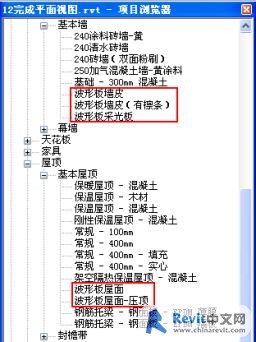

图32
接下来在平面视图中应用过滤器：（图33及图34分别为在楼层平面“▽±0.000平面图”中应用了过滤器设置前后的效果）
图33
图34
[*]进入楼层平面“▽±0.000平面图”，打开其“图元属性”对话框；
[*]单击“可见性/图形替换”参数后面的“编辑”按钮打开“楼层平面：▽±0.000平面图的可见性/图形替换”对话框并单击“过滤器“标签”；

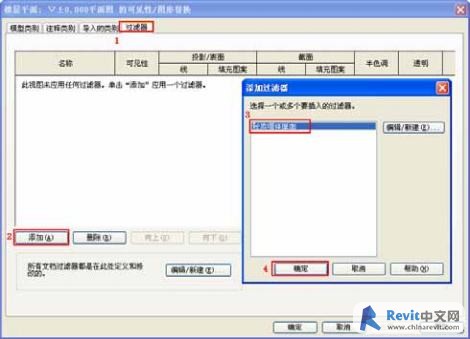

[*]单击“添加”按钮打开“添加过滤器”对话框，选择已有过滤器列表中唯一的已建立好的过滤器；（图35）
图35
[*]确定后，在“楼层平面：▽±0.000平面图的可见性/图形替换”对话框中会出现添加的过滤器，单击“截面”-“线”下面的“替换”按钮打开“线图形”对话框；

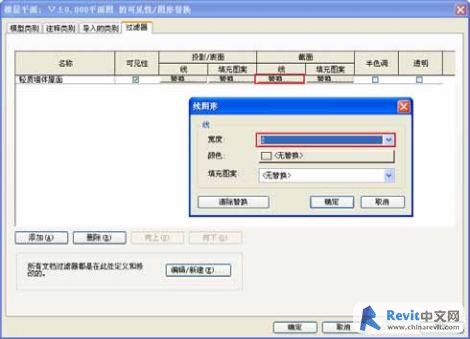

[*]设置线的“宽度”值为“2” （图36），确定后即可完成对图形替换的设置。
图36
如果你的浏览器不支持嵌入框，请点这里查看
