随着BIM技术被广泛应用，我们在各种各样的建筑设施中都可以灵活应用到BIM技术。而在各种管线之中，管线综合的支吊架以及优化设计中，我们则需要更深层次的BIM技术应用。由于BIM管线汇总设计到专业众多，我们需要参建人员不断地进行协调来优化，也这也让管线综合优化有了一定程度的优化布置原则。下面就让我们来看看BIM各专业的管线综合布置情况吧。

对各专业管线进行综合布置 1. 工程管线综合布置原则1）大管优先。由于大截面、大直径的管道，如空调通风管道、排水管道、冷却水管道、排烟管道等占据的空间较大。在平面图中先作布置。
2）强弱电分设。由于弱电线路如电信、有线电视、计算机网络和其它建筑智能线路易受强电线路电磁场的干扰，因此强电线路与弱电线路不应敷设在同一个电缆槽内。
3）有压让无压。指有压管道和无压管道。无压管道．如生活污水、粪便污水排水管、雨排水管、冷凝水排水管等都是靠重力排水，因此，水平管段必须保持一定的坡度，是顺利排水的必要和充分条件。所以在与有压管道交叉时，有压管道应避让。
4）电气避热避水。在热水管道、蒸汽管道的上方及水管的垂直下方不宜布置电气线路。

2. 综合考虑各专业特性1）综合支吊架施工技术的关键是熟悉各专业管线的特性，有压管道、桥架走向相对不受限制，只要适当考虑节约即可，而对于排水、空调冷凝水等无压管道，坡度是必须要考虑的因素，且不宜受其它管线影响其路由，以确保坡度合理，排水通畅。
2）考虑保温、隔热垫的设置高度。
3）风道是空间占用最大的，可以考虑在支吊架上设二层支吊架把风道架高的办法，这样风道下面还可以有走管线的空间。
4）了解各专业管线的支吊架设置要求，确定合理的支吊架布置间距、形式、材质及规格型号。
5）考虑装饰施工的吊顶龙骨施工情况，特别是主龙骨的设置，明确其布置位置，高度尺寸。

3. 明确支吊架的综合布局，利用计算机画出初步施工布置图，明确布置方案。根据初步确定布置情况现场核实方案的可行性，依据具体墙体设置情况，顶部梁板分布情况，结合盘管、风机等设备的位置情况，进行方案的调整，确定支吊架形式、材质，型号的规格，最终达到方案切实可行。

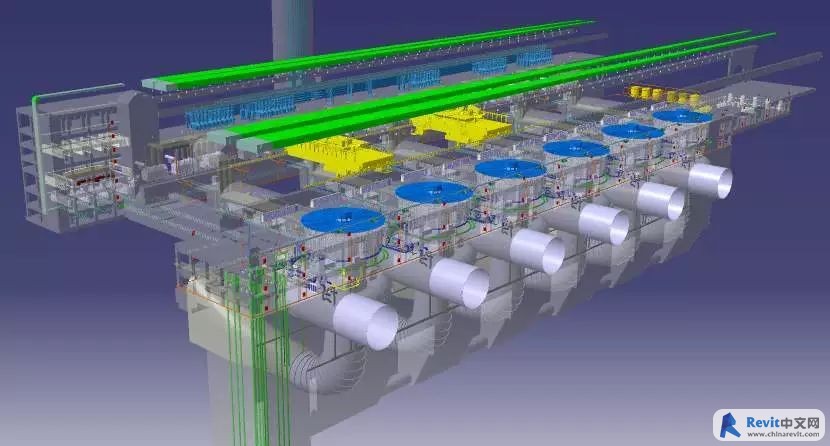

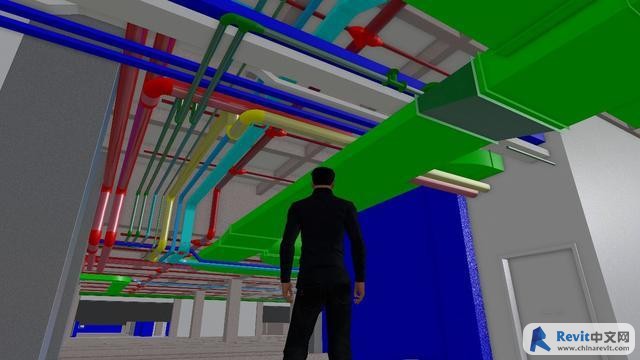

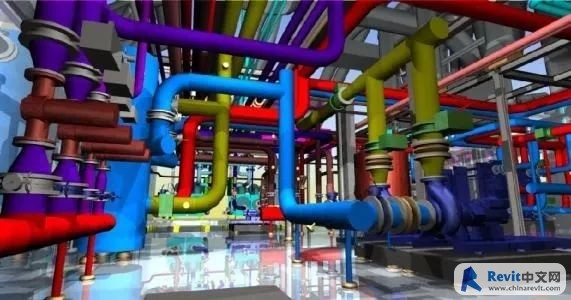

“管线综合布置技术”是在未施工前先根据所施工的图纸在计算机上进行图纸“预装配”，有条件的可以采用3D直观地反映出设计图纸上的问题，通过BIM模型的使用以及修改，我们可以通过一个优化方案来对后续的施工进行优化与调节，并且做出一定的施工指导。
