本案例中的的入口提升门及人行门上方均设有钢结构雨棚，雨棚使用定制的外部族进行建模。雨棚的样式按照相应的国标图集进行定制。

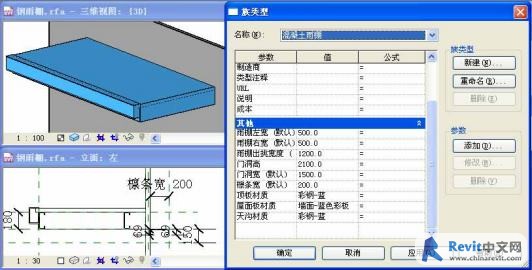

1）雨棚族的特点本案例使用的雨棚族为：“钢雨棚.rfa”，该族的定制按照相关的标准图集中的外观构造进行定制（图1）。其特点如下：
图1
[*]该族为基于墙体的常规模型族，必须放置到项目文件中的墙体上；
[*]关于雨棚模型外观尺寸的参数均为实例参数；
[*]雨棚的宽度与对应门的宽度参数相关联，便于控制与项目中门的实例进行定位；
[*]设置了檩条宽度的参数，用于控制族在剖面视图中附加檩条的示意宽度与对应的墙皮檩条宽度一致。
2）放置雨棚实例
[*]进入楼层平面“▽±0.000平面图”，首先为提升门放置雨棚；
[*]单击“设计栏”-“基本”-“构件”，在“类型选择器”中选择类型“钢雨棚”；
[*]单击“类型选择器”后的“图元属性”按钮
打开“图元属性”对话框，单击对话框中的“编辑/新建”按钮打开“类型属性”对话框，修改参数“门洞高”的值为“4200”（提升门的高度为4200mm）并确认完成设置；

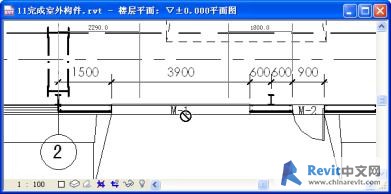

[*]在平面视图中放置雨棚的实例；
标志，但还是可以单击鼠标成功地放置雨棚的实例（图2）。
" name="ifr1" frameborder="0" allowtransparency="true" scrolling="yes" width="100%" height="" marginwidth="0" marginheight="0" hspace="0" vspace="0">［提示］在放置时，注意鼠标位置应该刚到外墙靠外侧一点，这样放置的雨棚会位于室外，否则雨棚有可能被放置到室内一侧；在捕捉墙体时，鼠标尽管会出现
标志，但还是可以单击鼠标成功地放置雨棚的实例（图2）。
标志，但还是可以单击鼠标成功地放置雨棚的实例（图2）。" target="_blank">如果你的浏览器不支持嵌入框，请点这里查看
图2

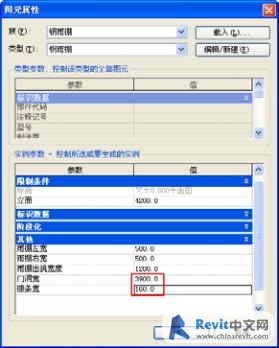

[*]进入雨棚正立面所对应的立面视图，选中雨棚实例，打开其“图元属性”对话框，按照图3设置参数；
图3

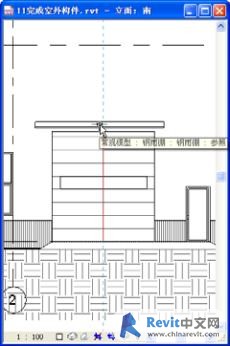

[*]使用“工具栏”-“对齐”按钮
，将雨棚的中心线于提升门的中心线对齐；（图4）
图4
[*]依次放置完所有提升门的雨棚；
[*]进入楼层平面“▽±0.000平面图”，为人行门放置雨棚；
[*]放置时设置其类型参数“门洞高”的值为“2100”（人行门的高度为2100mm）；
如果你的浏览器不支持嵌入框，请点这里查看
[*]放置雨棚实例后，按照设计要求修改人行门雨棚的实例参数，并在立面视图中定位；
[*]依次完成其他人行门雨棚的放置。
如果你的浏览器不支持嵌入框，请点这里查看
图5
