屋顶通风器是用于厂房建筑自然通风的屋顶设备，有专门的生产制造商，并提供相应的设备规格。设计师根据厂房的通风量来选用相应规格的通风器。

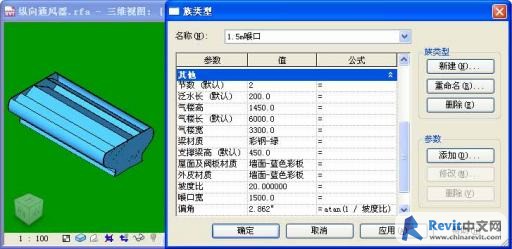

1）屋顶通风器族的特点本案例中使用的屋顶通风器族为“纵向通风器.rfa” （图1），该族具有以下特点：
图1
[*]该族使用了嵌套族，并且是基于屋面的族，在项目中放置实例时会在屋顶上开设喉口孔洞；
[*]在族中根据产品样板的规格，预设了喉口尺寸从1.5米到12米的15个族类型，用户直接选用而不用设置复杂的参数；
[*]可以分别调整外部挡板和屋顶及阀板的材质；
[*]可以根据通风器放置屋面的坡度调整模型的细部；
[*]通风器的长度参数为实例参数。
2）放置屋顶通风器实例
[*]进入楼层平面“▽16.000平面图”，单击“设计栏”-“基本”-“构件”，在“类型选择器”中选择类型“纵向通风器：3m喉口”；

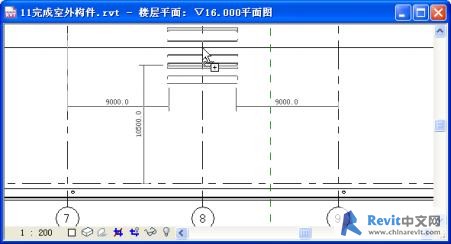

[*]按照图2中的临时尺寸放置通风器实例；
图2

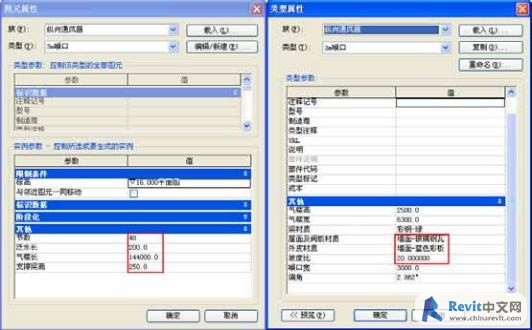

[*]按照图3中值来设置通风器的实例参数及类型参数。（本案例中将通风器的屋面及阀板的材质设置为玻璃钢材质，可以增强屋顶通风器的采光性能，这是在制作族时就预先考虑到的实际应用情况）
图3
