随着能源的应用与社会的发展，我们在现代建筑设计中都需要考虑到各个因素与建筑需求来为建筑增添管线设计。而BIM技术的应用，则帮助我们在现代建筑设计中，更直观地了解到建筑内部的管线布置，以及未来施工时我们可能会遇到的问题等等。那么在实际操作中，BIM机电管线又要如何进行优化呢？让我们看看这些BIM基础知识吧。

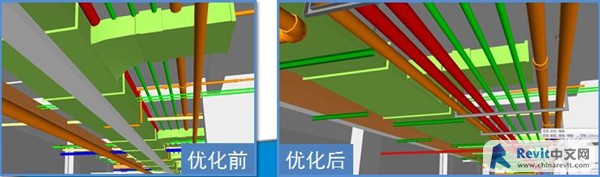

目前大多数BIM软件，自动生成的连接方式，基本上和实际都不一样。如果仅仅靠BIM软件自动生成的，调整成了所谓的零碰撞，其实和管线综合完全是两回事。
管线综合至少要考虑的要素：1、管道是否有保温；
2、支吊架的形式及尺寸；
3、安装空间；
4、天花高度；
5、管材形式；
6、检修空间；
7、安装工艺流程；

对于管线，本身的工艺设计流程中就有不少的要求。1、给排水：重力管道的坡度，循环管路的排空，预作用灭火系统中的快速排气；
2、暖通：非常温液体的汽水混合流向、坡向，冬季防冻循环或排空的要求，不同防火分区间防火措施、设备安装要求，气流组织与温度影响要求；
3、电气：电缆敷设时转弯半径的要求，弱电线缆减少信号串扰影响的要求，安装时的接地、绝缘安全要求，与配套控制箱柜间距的安装要求（部分分支线缆不得超过一定长度）；
4、检修：“玩儿零碰撞”的朋友有多少知道自己项目中，每个设备的大修、日常维护需要拆卸的检修口在哪儿？

管线综合调整总原则1.大管优先，小管让大管
2.有压管让无压管
3.低压管避让高压管
4.常温管让高温、低温管
5.可弯管线让不可弯管线、分支管线让主干管线
6.附件少的管线避让附件多的管线
7.电气管线避热避水，在热水管线、蒸气管线上方及水管的垂直下方不宜布置电气线路
8.安装、维修空间≥500mm
9.预留管廊内柜机、风机盘管等设备的拆装距离
10.管廊内吊顶标高以上预留250mm的装修空间
11.租赁线以外400mm距离内尽可能不要布置管线，用作检修空间
12.管廊内靠近中庭一侧预留卷帘门位置
13.各防火分区处，卷帘门上方预留管线通过的空间，如空间不足，选择绕行
14.调图初期由业主结合装修确认综合支架使用范围（应明确综合支架商务成本
15.调图初期明确穿梁范围
16.为节约成本排烟等压力有富余且不常使用的系统与三条以上的水管排烟上翻让风管
17.为保证铺内无吊顶区域的美观性，消防、喷淋、空调水系统、常规给排水、等管线在铺内走一起。（是否做综合支架根据前期商务的情况
18.为保证美观以及减少系统水损，管道有翻弯时应整跨翻弯。连续翻弯时可协调业主考虑穿梁。充分利用梁窝解决管线碰撞问题。
19.BIM单位应结合设计图考虑阀门，支架，保温等安装空间
20.原则上管线不超过两层

随着人们生活水平质量的提高，我们对于建筑设计要求的质量也在不断提升，而在这种需求之下，BIM技术也逐步成为检测机电管线最好用的技术之一，全面地保证管线布置的合理性，提升了整体工程的施工质量、减少成本、减轻未来的维护成本，为使用者提供了一次完美的生活体验。
