[*]进入楼层平面“▽±0.000平面图”，点击“设计栏”-“结构”-“结构柱”，在类型选择器中选择“UC-通用柱-柱”的一种类型并复制一个名为“300X150”的新类型（柱的尺寸为300X150），在轴网“1”与“A”处绘制一个“300X150”的墙皮柱，距离轴网“A”1150mm，绘制时在“选项栏”中设置“高度”为“▽16.000平面图”；（图1）

图1

[*]进入楼层平面“▽16..000平面图”，来绘制同样位置的女儿墙墙皮柱：为“UC-通用柱-柱”新建一种新类型“160X150”（柱的尺寸为160X150），在上一步骤建立的墙皮柱外侧，建立一个“160X150”类型的实例；（图2）

图2

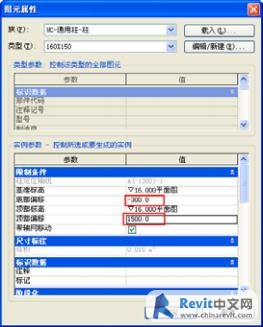

[*]选中该女儿墙墙皮柱，按图3设置其实例属性中的参数值来调整其高度及位置；

图3

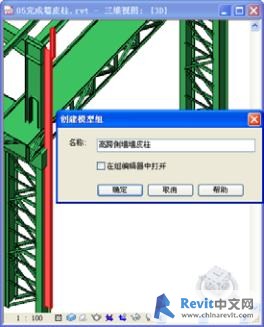

[*]选中上下两个墙皮柱的实例，通过“工具栏”-“成组”按钮 使其成组，并命名组的名称为“高跨侧墙墙皮柱”；（图4）（在遇到警告对话框时选择“确定”以忽略）

图4

[*]沿轴网“A”复制该组，每6m一个直到轴网“15”；
[*]将轴网“A”在轴网“1～4”间的组实例镜像到轴网“B”一侧；
[*]镜像之后，选中位于轴网“B”及“4”交汇处的组实例，单击“类型选择器”后的“图元属性”按钮打开“图元属性”对话框，将该实例复制为一个名为“高跨侧墙墙皮柱-上部”的新类型；
[*]选中该组实例，点击“选项栏”-“编辑组”按钮进入组编辑状态，点击从“从组中删除”按钮将下部的“300X150”柱从组中排除并完成组编辑；

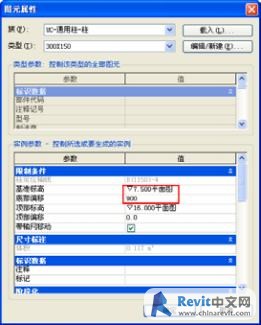

[*]按照图5编辑被排除的“300X150”柱属性；

图5

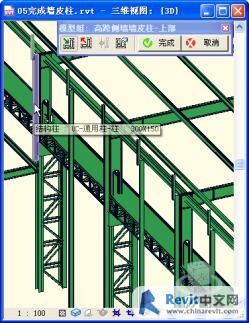

[*]选中并再次编辑组“高跨侧墙墙皮柱-上部”，使用“添加到组”按钮将编辑后的“300X150”柱添加到组里并完成组编辑；（图6）（在遇到警告对话框时选择“确定”以忽略）

图6

[*]将组“高跨侧墙墙皮柱-上部”沿轴网“B”复制，每6m一个直到轴网“15”，至此完成高跨侧墙墙皮柱绘制。
