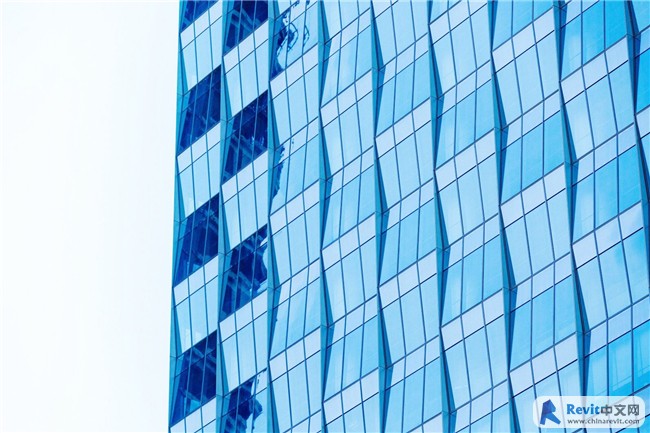

本帖最后由 中文网小编4号 于 2019-11-6 17:13 编辑建筑幕墙作为建筑领域的另一类行业，BIM技术对建筑行业的作用也在一定程度上促进了幕墙的发展。通过对BIM对幕墙的影响本文旨在谈谈如何将BIM技术应用到幕墙设计上，以及在深化设计的过程中的一些建议。

幕墙三维设计尺寸调整幕墙设计笼统的说，就是基于规范要求，结合具体工程进行的尺寸设计，以此来进行下料和造价管理，而基于实体结构的幕墙三维设计在技术手段上明显优于传统二维或者三维CAD设计。传统幕墙设计过程增加了成本和工期，而幕墙三维设计是在主体结构施工完成后进行，充分采集了实体结构的实际数据，就可以基于此对理论尺寸直接调整，从而直接生成新的设计尺寸，然后利用BIM技术进行三维设计模型的创建，后期的下料和施工均基于此新的三维模型。另外，当前幕墙设计时所应用的三维设计与二维缺少关联性，这样就会造成尺寸混乱，不利于设计和施工，而基于BIM模型则很容易解决这些问题。同时，通过幕墙三维模型的表达，能更直观的观察幕墙的细部构造，并对内外装修有一定的参考价值。幕墙深化设计的应用及建议通过上述利用BIM技术，基于实体结构的幕墙三维深化设计过程，提出幕墙深化设计的应用及建议如下：
（1）基于实体结构的幕墙设计及下料方案。在实体结构的基础上进行三维幕墙深化设计，实现了幕墙设计的可视化操作，通过对边角等部位的深化设计有利于提料的一次性，避免了“二次测量、二次提料、二次施工”，提高了设计及施工效率，缩短了工期。
（2）基于模型指导生成构件加工图。基于Revit平台，创建“参数化加工模型”，模型中的构件深度等级达到高级，己经可以达到加工图深度。由于在Revit平台上采用的参数化“从无到有”的驱动出建筑轮廓乃至幕墙构件。因此，即使最细微的部位也始终保持了与建筑设计相同的设计思路，从源头上保证了建筑效果。此外，参数驱动使得不同规格的幕墙构件快速地被创建出来，然后通过转换格式，在CAD中加以标注，即可生成加工图纸。
（3）基于碰撞检测：深化设计方案确定、调整在幕墙施工过程中，尤其是对造型，复杂的建筑，经常会与其他部件（例如散热装置、机械部件）发生冲突，因此，有必要基于BIM模型研究此类问题。本项目由于构造简单，基本上可以避免此类问题，对于复杂结构，需要进行多专业碰撞检测，提早发现问题，从而确定深化设计方案并及时调整。
以上就是关于BIM技术在建筑幕墙设计阶段的应用，我们从中能够看出与传统幕墙设计相比在成本和工期方面实现了优势替代，这也是BIM技术作为未来建筑发展趋势尚未被完全挖掘的地方。
