Revit如何在创建的体量中开洞
我们常见的项目中在规划的区域内，都是用体量来表示旁边的一栋栋大楼。

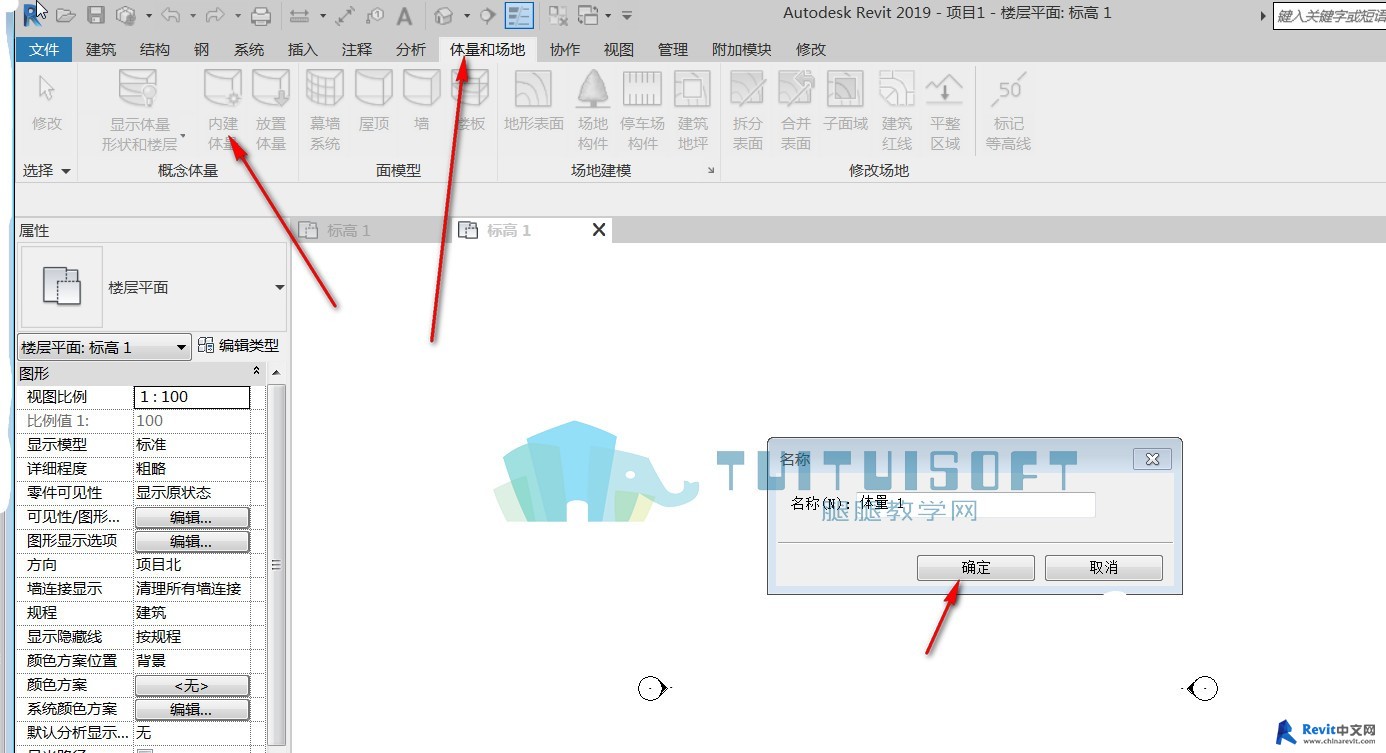

那比如说刚好有一栋用体量做出来的大楼挡着一条路，那我们应该怎么办呢？那只能在体量大楼的中间开一个洞口让道路通过。在Revit中，我们要先创建一个项目，在Revit中找到【体量和场地】，在概念体量面板中找到【内建体量】，点击内建体量，名称自定义。如图所示：

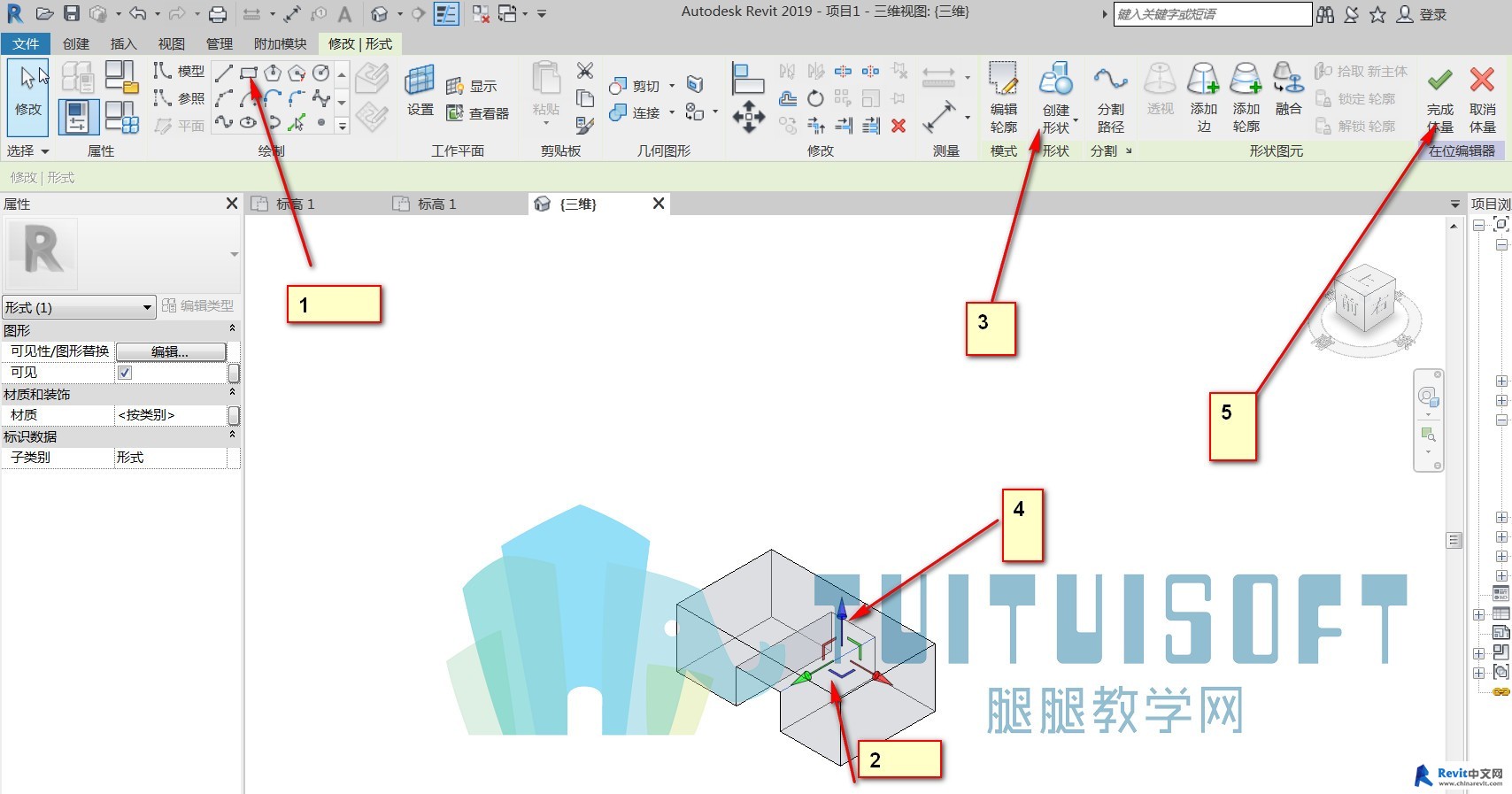

在绘制体量时，我们可以在平面上绘制，也可以在三维当中绘制，但通常会在三维上绘制会比较方便。在绘制面板中提供了“线”、“矩形”、“多边形”等多种绘制方式，我们可以根据体量的具体形状进行绘制。在绘制出体量的形状轮廓之后，选择该形状轮廓，单击【创建形状】-【实心形状】，根据体量的X、Y、Z坐标来拖拽体量模型的大小以及高度就可以创建出体量模型了。如图所示：
接下来，我们需要在体量中创建出道路的洞口，与上步相同，我们也是先绘制出洞口的轮廓，在选择轮廓进行【创建形状】，注意此时选择的是【空心形状】，点击在位编辑器完成体量。如图所示：
这样我们就在体量中创建出道路的洞口了~
