人们的生活水平越高，生活所需要的条件也就越高。而在如今现代建筑中，除了传统的设计之外，最难的可能就是机电管线了。那么在新一代BIM技术的推广之下，BIM机电管线综合设计又如何实现呢？今天，我们就俩看看你BIM机电管线都是如何使用的？而BIM机电管线都是怎么样设计的。

机电综合管线设计主要是指包括给排水、电气、空调三个工种的室内管线的综合设计, 不包括室外部分的管线设计。现代建筑的面积及规模越来越庞大, 建筑物内部管道多, 系统复杂。如何在有限的层高内合理地布置各种管道(即综合管线) ,尽最大限度地节约出可用空间,增强建筑物的空间感,就成为建筑物成功的关键因素之一。

管线综合设计1.机电设备专业室内管线综合设计依据根据各相关专业提供的图纸及国家规范。
2.综合管线综合管线主要包括: 给排水专业管线、空调通风专业管线及电气专业管线。其中给排水管线主要包括生活给水管(其中又经常分高、中、低区生活给水管)、排(雨、污、生活废)水管、消防栓给水管(高、低区) 、喷淋管(高、低区) 以及生活热水管、蒸汽管等;空调通风管线主要包括空调风管、平时排送风管、消防排烟管、空调冷冻水管、冷凝水管、以及冷却水管等; 由于电气专业管线占用空间较少, 因此在设计综合管线时只是将动力、照明等配电桥架和消防报警及开关联动等控制线桥架纳入设计范围。
3.设计原则各种管线的平面排列及标高设计相互发生冲突时，先按以下原则处理:
(1) 压力管道让无压(自流) 管道;
(2) 可弯管道让不可弯管道;
(3) 小管径管道让大管径管道;
(4) 冷水管道让热水管道;

在满足以上条件下, 再尽量按以下原则安装:
(1) 电气管线在上, 水管线在下;
(2) 给水管线在上, 排水管线在下;
(3) 风管尽可能贴梁底安装(交叉时在中下) ;
室内明敷给水管道与墙、梁、柱的间距应满足施工、检修的要求。除注明外, 可参照下列规定:
(1) 横干管: 与墙、地沟壁的净距> 100mm;
与梁、柱的净距> 50mm (在无接头处) 。
(2) 立管管道外壁距柱表面> 50mm;
(3) 当共用一个支架敷设时, 管外壁距墙面不宜小于100mm , 距梁柱不宜小于50mm。
(4 ) 管道外壁之间的最小距离不宜小于100mm ,管道上阀门不宜并列安装, 应尽量错开位置,若必须并列安装时, 阀门外壁最小净距不宜小于200mm。
(5) 电线管与其它管道的平行净距不应小于100mm。

4 具体规则(1) 管线布置基本原则:
首先应该了解结构专业各平面的梁位、梁高、板厚等问题; 其次是了解建筑天花的控制高度及天花的结构形式。各专业管线的布置总则是: 尽量错开、并排、向上、紧凑安装, 且必须有足够的安装检修高度(空间) 。
(2) 根据实际层高, 按规范规定及建筑要求,确定装修安装高度。如:
a 、走廊的净空要求通常为: ≥2200mm (具体以建筑要求为准)
b、地下室车库的净空高度要求通常为:
车道: ≥2400mm(至少不应小于2200mm)单层车位区: ≥2200mm ( 至少不应小于2000mm)
双层车位区: ≥3600mm
(3) 各管线的平面布置及走向应以综合管线平面图为准, 同时参照水、电气、空调施工图施工。

综合管线图纸绘制过程及注意点(1) 首先必须进行大量的准备工作, 将所有设备专业的每张图纸的管道逐一进行详细分析, 每种管道最好采用两个图层, 一个是管线图层, 包括阀门及设备等, 另一个是说明图层,用来标注该种管的管径、编号、文字说明等, 为了便于区分, 每种类型的管线图层和说明图层采用一种颜色, 比如风管、给水管、喷淋管、排水管、动力桥架采用各自不同的颜色(打图时为了突出显示管道线, 可临时修改各说明图层颜色) 。
(2) 将经细致处理后得到的空调风水管、电桥架、各种给排水管及喷淋主管汇总于一张图中, 最好是将水、电气的管线复制到空调通风图中, 因为通风空调图纸图形相对比较复杂。汇总后对重叠的各种管道进行调整、移动, 同时确定十几种管道的上、下, 左、右的相对位置, 且必须注意某些管道的特定要求, 如电气管线不能受湿, 尽量安装在上层; 排污管、排废水管、排雨水管有坡度要求, 不能上下移动, 所有其它管道必须避之;生活给水管宜在上方(以免受污染) 等。
(3) 接着要根据结构的梁位、梁高和建筑层高及安装后的高度要求, 在管线密集交叉较多或管线安装高度有困难的地方画安装剖面图, 同时调整各管道的位置和安装高度, 在必要的情况下还需要调整一些管道的截面尺寸(如风管截面) 。为了尽可能减少交叉点,有时须调整管道的水平位置, 管道上下排列时, 要考虑哪些管道应在上, 哪些在下;交叉管时, 要考虑哪些管道能上绕, 哪些能下绕。
(4) 以上所有管道尺寸的修改及位置的调整都必须与相关专业设计人员进行磋商, 并征得设计人员同意后, 才能进行修改。同时, 被修改调整过的管道, 其相应专业的施工图也应随之修改。
(5) 对于住宅小区, 管线综合的难点在地下室。地面以上所有建筑物的各种管道都汇集到地下室, 且地下室有本层自身的各种管道, 从而形成了复杂的交叉管网。
(6) 由于管线综合图纸里包括的管线众多, 为了易于施工人员看图, 各管线的图例必须清楚且各不相同, 可以考虑采用管线中夹字的图例, 比如自动喷淋水管可用图例—ZP —表示, 给水管可用—J0 —, —J —, —J1 —分别来表示低、中、高区的生活给水管, 排水管一般都可以沿用原来给排水图纸里的图例W (污水) , Y (雨水) , F (废水) 。
(7) 由于管线众多, 宜首先布置不能上弯的排水管以及空调风管、空调冷冻水干管、冷却水管等占空间大的管道, 其他管线则通过水平调整来避让或翻弯。

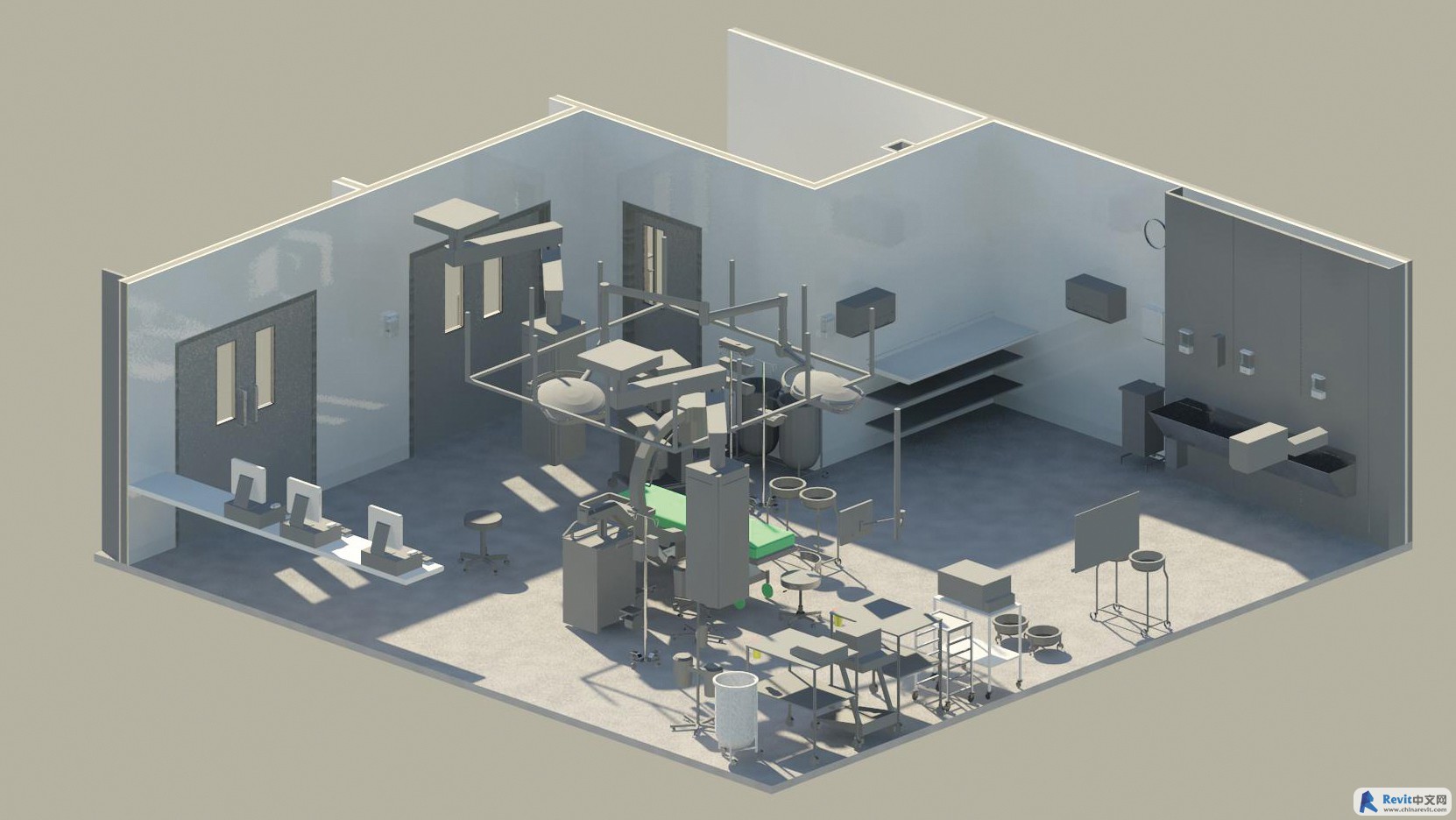

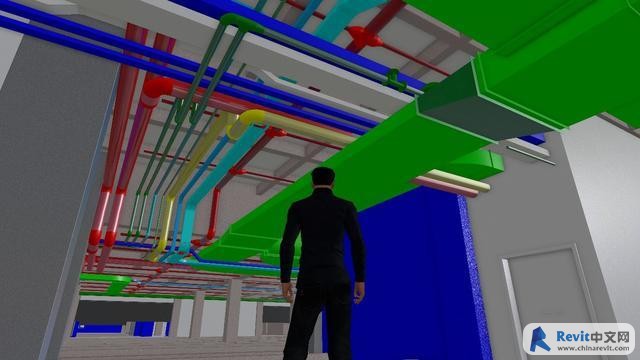

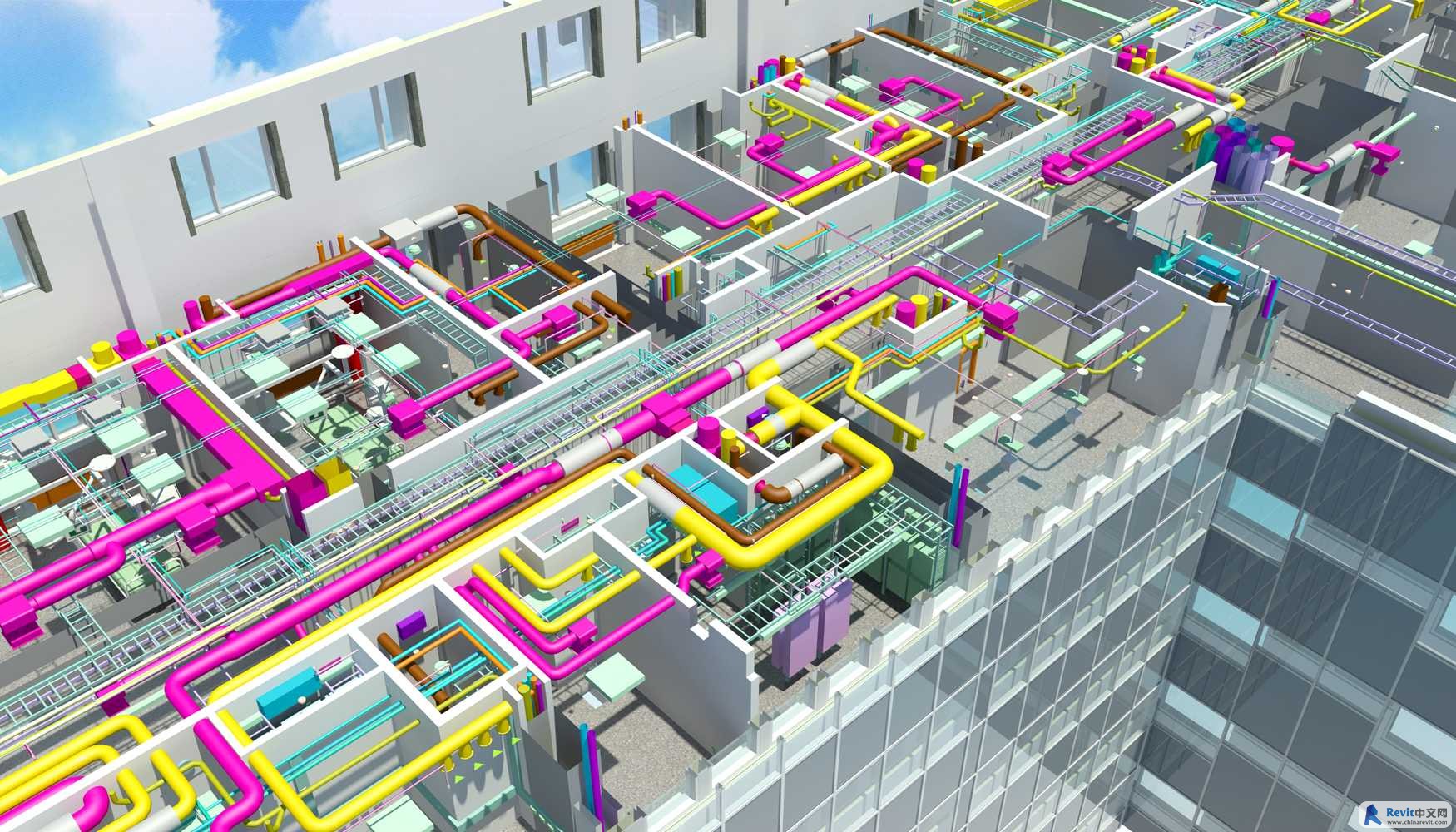

在如今的现代BIM建筑设计当中，BIM机电管线设计也是最复杂、最繁琐的一个BIM设计环节。而在BIM软件的帮助下，BIM机电工程师可以通过更加直观的三维模型测试BIM机电管线模型，更好更快的减少误差，修正可能出现的碰撞情况，为整体工程提高效率，节省成本。
