Civil 3D的场地设计工具既能帮助我们完成平面规划设计任务，也能帮助我们完成竖向设计的内容。地块、要素线和放坡是Civil 3D场地设计的三个主要功能模块。地块、要素线和放坡对象都需要被放置在一个场地中。

场地：“场地”集合用于管理共享公共拓扑的对象。拓扑中共享的对象包括地块、要素线、放坡和路线。 同一个场地中的对象之间彼此相关，例如，穿过地块的路线会将地块分为两部分。

地块：AutoCAD Civil 3D 中的地块对象通常用于表示房地产地块，如开发区中的地块。地块对象还可以表示具有闭合边界的其他要素，例如水体和土地区域。

地块边界是闭合的多边形。直线段连接处的点称为节点。线段的类型有两种：直线和曲线。

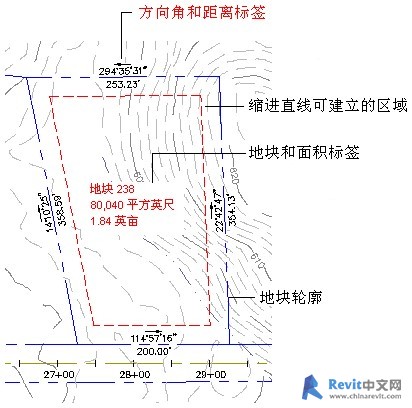

每个地块均具有区域标签，该区域标签指的是整个地块。可以单击区域标签来选择地块。地块还可以具有线段标签和关联的表，这些标签和表将显示有关该地块的信息。标签可以包含用户定义的特性字段。每个地块均维持有关其线段和节点的信息，以及有关这些线段和节点所封闭的区域的信息。编辑地块线将动态更新地块特性。删除线段可导致某个地块与其他地块合并。

可以从图形对象、按布局或通过细分现有地块来创建地块。

可以转换为地块的AutoCAD 对象包括多边形、闭合多段线及其他闭合的直线或圆弧序列。 在当前图形或从外部参照选择对象。选择的对象必须不存在制图错误，例如交点处存在间距。

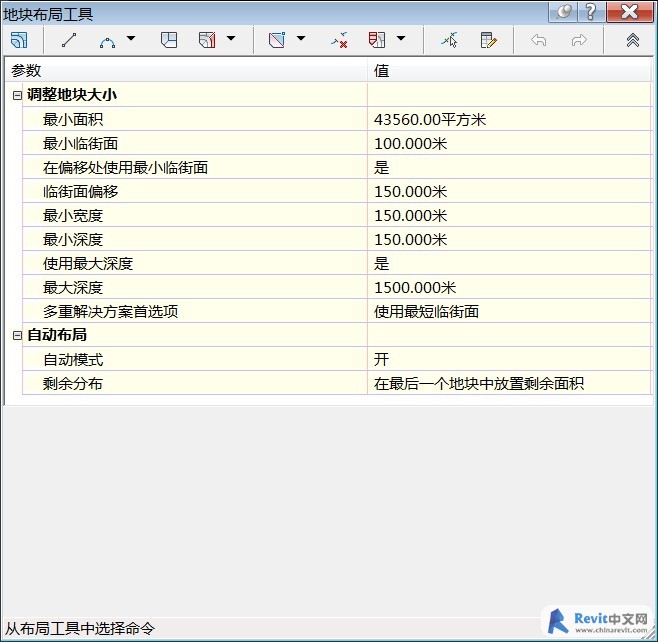

也可以使用“地块布局工具”工具栏可以创建地块。 工具栏提供两种类型的地块创建工具:

[*]手绘工具：可将地块绘制为直线、曲线和多段线组成的网络。
[*]精确的确定大小工具：可控制地块线的角度和方向。

地块标签和地块表都用于显示地块信息。可以仅在标签中显示地块信息，也可以在标签和表中均显示地块信息。地块表可用可不用，但有助于在使用大量地块时组织数据。添加到已创建地块的地块直线、曲线和面积标签现在是单个对象，而不是地块的子对象。可以使用AutoCAD 的“特性”选项板控制这些地块标签。创建地块时创建的第一个面积标签是该地块的子图元，并用来选择该地块。此地块选择标签不能删除。如果要使用地块表，那么要包括在表中的所有地块和线段都需要具有一个标签，用于显示唯一的表标记。此标记将用作对象在图形和表中的唯一标识符。

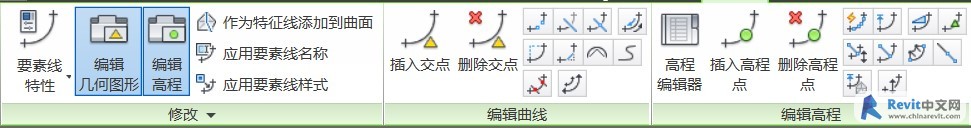

要素线：要素线是放坡命令识别和用作坡脚的特殊线类型。要素线代表图形中要从中进行放坡的对象，例如洼地或山脊线。可以绘制要素线、通过转换现有对象创建要素线或从道路中导出要素线。 可以编辑要素线的几何图形和高程，或将要素线作为特征线数据添加到曲面。

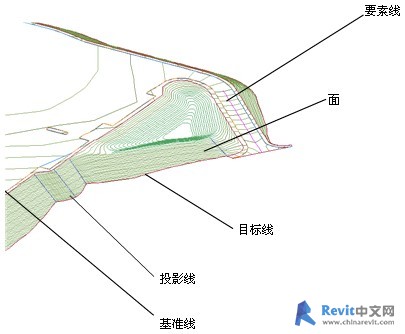

放坡：放坡通常由基准线、目标线和几条投影线围成的曲面组成。基准线可以是任何开放或封闭的图形，可以从其中投影放坡。它可以是一条要素线或地块线。要素线可以是图形中的任何线性要素，如山脊线、建筑物坡脚或洼地底部。放坡的目标可以是曲面、距离或高程（绝对的或相对的）。

开始放坡前，必须配置设置并建立规则，如下所述：

[*]放坡场地：在场地拓扑中创建放坡。如果不希望放坡与场地中的其他对象相互作用，则可以为放坡对象创建新场地。
[*]放坡组：合并放坡组中的放坡对象以创建一个放坡组曲面，以便可以计算体积。创建放坡之前，请确定您希望如何管理这些关于曲面创建和体积计算的放坡。

创建放坡组后，AutoCAD Civil 3D 中的体积工具将显示放坡设计所需的挖方和填方数量。可以逐渐升高或降低放坡组以调整体积需求。也可以更改沿放坡基准线的点的高程、更改基准线的坡率或者修改放坡标准。

[*]放坡坡脚：从选定的坡脚向放坡对象的目标投影放坡对象。坡脚可以是为此目的而专门创建的要素线，或您可以导出道路要素线或使用地块直线。
[*]放坡目标：放坡对象需要目标。此目标可以为曲面、距离或高程。

[*]放坡标准：开始放坡后，可指定放坡标准。这就是如何指定多个放坡设置（例如放坡目标）。

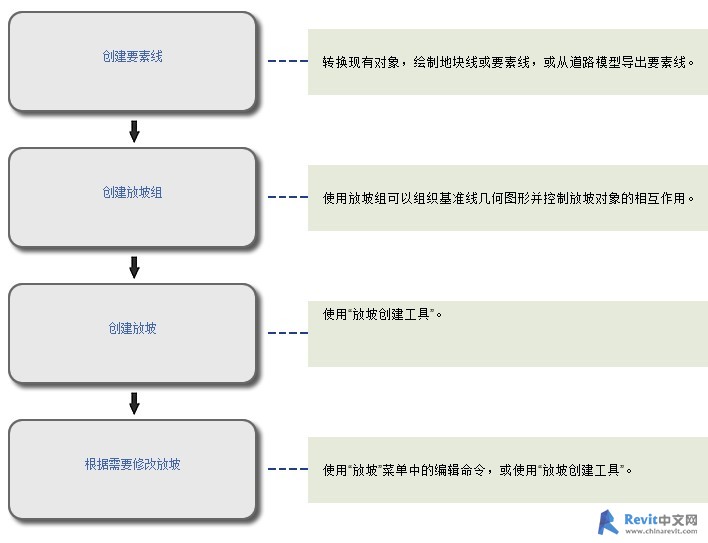

设计放坡的典型工作流如下：

土方计算：Civil 3D有两种土方计算方式，一是曲面体积计算，二是放坡体积计算。

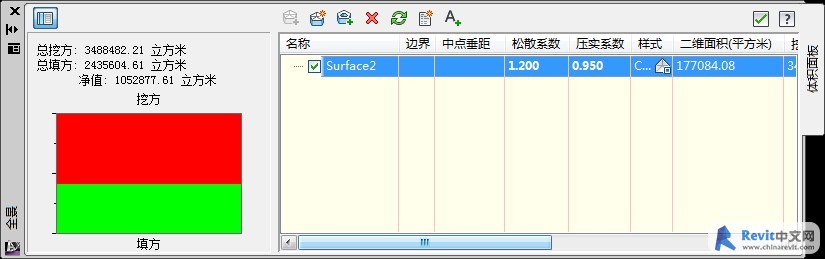

前者使用“体积面板”操作，可以方便地计算出两个曲面之间的体积差，并可以通过松散系数和压实系数修正计算值。

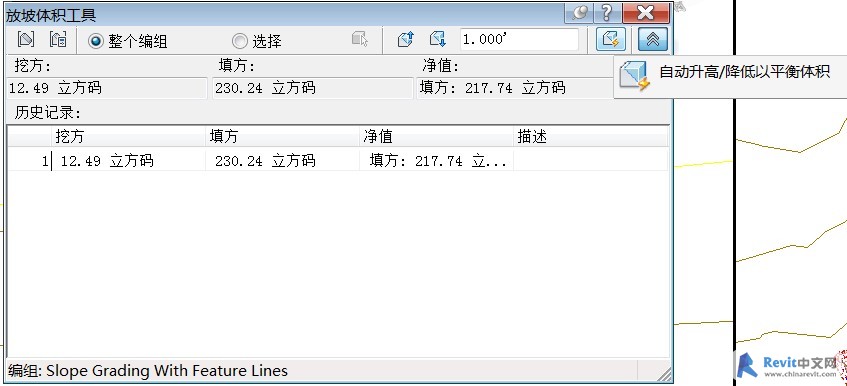

后者使用“放坡体积工具”操作，可以计算放坡组曲面和原始曲面之间的体积差，并可以自动进行土方平衡。

完成土方计算之后，可以创建土方施工图。Civil 3D并没有直接提供创建土方施工图的功能，但是，我们可以通过Autodesk公司向速博用户免费提供的Civil3D扩展工具来实现。
