数字地形模型是土木工程三维设计的基础，它为众多设计工作（如场地设计、道路设计等）提供了原始数据来源。在Civil 3D 中，数字地形模型被称为“曲面”。曲面是一块土地的表面的三维几何表示。用于体量曲面时，曲面是两个表面区域之间的差异或组合。曲面由三角形或栅格组成，这些三角形或栅格是 AutoCAD Civil 3D 连接组成曲面数据的点而创建的。可以创建新的空曲面，然后向其添加数据，或者您可以导入现有曲面，例如 LandXML、三角网或 DEM 文件。点和等高线通常为原始曲面信息的主要部分，另外还包括特征线和边界。

我们可以通过多种常见的数据创建三维曲面模型。

[*]边界：定义外部、隐藏和显示曲面边界类型的多边形。
[*]特征线：包括标准特征线、近似特征线、虚特征线和墙特征线。可以从图形中的对象定义特征线，也可以从文件导入特征线。
[*]等高线。包括可以从多段线对象定义的等高线数据。
[*]DEM 文件：包括USGS 数字高程模型 (DEM) 文件。
[*]图形对象：包括直线、点、块、文本、三维面和多面。用于从AutoCAD 图元创建曲面点。
[*]点文件：包括 ASCII 点文件。
[*]点编组：包括以前定义的点编组。
[*]点测量查询。对包含在测量查询中的点的动态参考。
[*]地物测量查询。对包含在测量查询中的地物的动态参考。

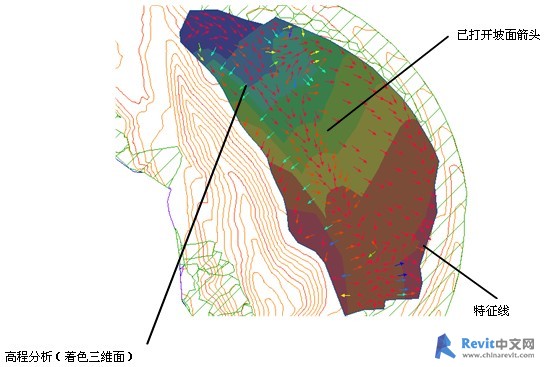

完成曲面创建之后，我们可以对曲面执行编辑操作，如简化曲面、删除曲面点等，以更加精确地反映原始地形。然后，我们可以对曲面执行各种分析，包括等高线、方向、高程、坡度、坡面箭头、流域和跌水路径。

[*]方向：用于轴向分析。根据曲面三角形面对的方向对曲面三角形进行不同的渲染操作。
[*]高程：用于高程标注栏分析。根据曲面三角形的高程范围，对它们进行不同的渲染。
[*]坡度：根据曲面三角形所在的坡度范围，对它们进行不同的渲染。
[*]坡度箭头：用于坡度方向分析。将坡度方向箭头放置到每个三角形质心。与坡度分析类似，箭头颜色基于指定给坡度范围的颜色。
[*]等高线：根据等高线的高程范围对这些等高线进行不同的渲染操作。
[*]用户定义的等高线：根据用户定义的等高线的高程范围，对它们进行不同的渲染。
[*]流域：根据流域类型，对流域进行不同的渲染。
[*]等高线问题：用于找到根据曲面样式等高线设定绘制的等高线的问题。
[*]跌水：用于追踪水流经曲面的路径。
