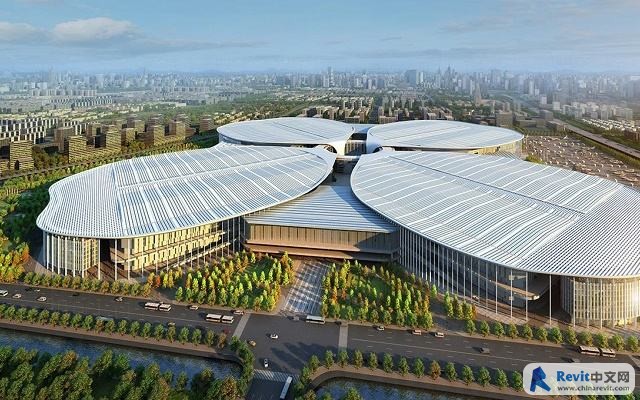

国家会展中心室内展览面积40万平方米，室外展览面积10万平方米，整个综合体的建筑面积达到147万平方米，是世界上最大综合体项目，首次实现大面积展厅“无柱化”办展效果。总承包项目部引入BIM技术，为工程主体结构进行建模，然后把各专业建好的模型与总包建好的主体结构模型进行合模，有效地修正模型，解决施工矛盾，消除隐患，避免了返工、修整。
揭秘国家会展中心施工神话：一是施工体量大。集团共承建13个展览馆，单个展厅占地面积就相当于4个标准足球场。钢结构屋面施工达到26万平方米、幕墙17万平方米、1万伏变电所47个、强弱电机房407个、空调机房295间、电梯268部。基坑土方：约93万立方; 混凝土：50多万立方;钢筋：14万吨。钢构件：近9万吨; 幕墙：32.7万平方米;金属屋面：34万平方米。可谓工程浩大。
二是施工工期极紧。虽说整个工期为655个日历天、要到2004年底竣 工，但是2014年6月30日A、B馆要投入使用，从2013年2月28日进场，2013年3月15日拿到图纸，实际施工时间仅15个月。只有常规工期的40%的时间。用项目常务副总经理梅新文的话说：“这是‘极限’工期。”

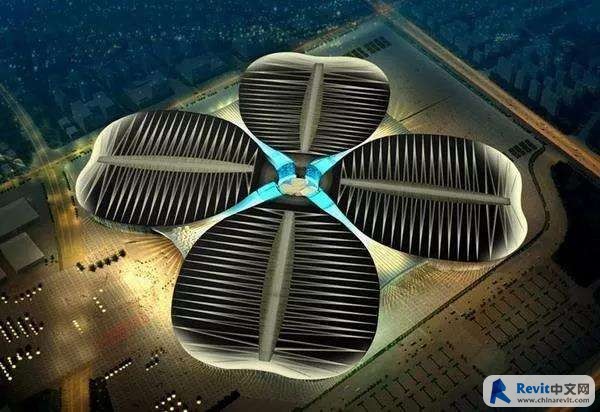

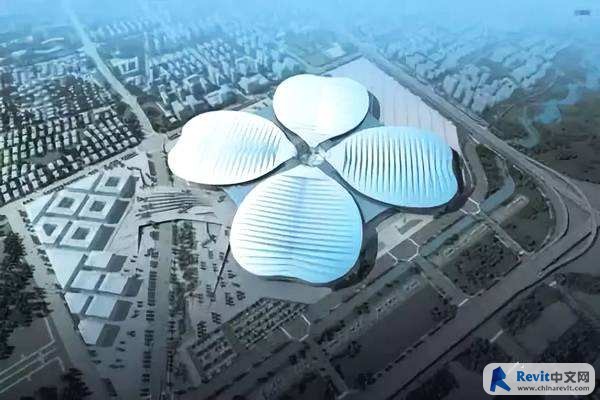

三是施工组织难度大。“四叶草”位于上海青浦徐泾、虹桥交通枢纽西侧、上 海青浦徐泾，周边环境复杂：地铁2号线东西向贯穿整个施工区域，小展厅F3、商业中心E1、E2均位于地铁上方，施工期间需确保地铁2号线的正常运营和车流、人流通畅。钢结构、幕墙、屋面、机电安装、内装饰等界面相互关系复杂，总协调颇具难度。
四是施工要求高。本工程的质量总体目标为确保获上海市“白玉兰奖”，力争获“鲁班奖”、“中国三星级绿色建筑设计标识证书”、“中国三星级绿色建筑评价标识证书”。同时力争无重大设备和人身伤亡责任事故，创市级安全示范工地，创市级文明工地。
施工大突破：完成93万方的土方开挖，50多万方混凝土浇捣，9万吨钢结构制作吊装，6万吨钢管的高支模排架的搭设，全面完成土建结构工程，全面完成钢结构工程，完成80%机电设备安装。

BIM团队精细建模，工程整体施工巧夺天工国展中心工程是综合体工程，建筑结构复杂。有土建结构工程、钢结构工程、 幕墙工程、屋面工程、机电设备安装工程、装潢装饰工程等。为了加强整个施工的精细化管理，总承包项目部引入BIM技术。总包项目部成立BIM工作室，为工程主体结构进行建模。然后把各专业建好的模型与总包建好的主体结构模型进行合模。通过合模发现模型之间的硬碰撞和软碰撞，所谓硬碰撞就是模型与模型之间有冲突，不能通过，造成无法施工。软碰撞就是模型与模型没有硬碰撞，但是模型与模型之间位置小或者不设当，无操作空间，影响正常施工。对这两种碰撞进行及时，有效地修正模型，解决施工矛盾，消除隐患，避免了返工、修整。

“借天不借地”，空中“飞船”大显神通国展中心机电安装工程由上海建工安装集团主承包。该项目机电安装工程具有时间紧、标准高、功能复杂等特点，工程涉及到钢结构、机电、精装修、幕墙、弱电、展厅专用设备等众多方面。针对这些问题，上海建工安装集团项目部采取样板施工，从施工界面实际划分、施工的先后顺序入手，重点利用BIM技术进行桁架内、主要机房等区域机电管线的深化设计和综合布置，并通过机电管线工厂化预制加快机电系统施工、验收及投入使用的流程。同时，项目部以为基础实现施工的全面预制化。经BIM软件对机电工程的各专业管线位置综合布置后，将各系统管道的布置位置、走向、型号、规格、长度、特殊附件尺寸等，以深化设计加工详图的形式送至制造厂进行加工、编号，再运送到施工现场组装。
