上海迪士尼的奇幻童话城堡项目成功应用建筑信息模型(BIM)技术，获得了美国建筑师协会的“建筑实践技术大奖”。借助BIM技术，迪士尼工程人员不用手拿纸质图纸，带个iPad就可进行现场管理，三维视图让施工错漏一目了然，避免了返工浪费。

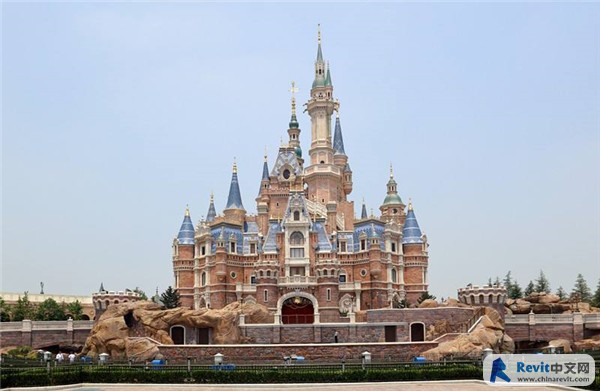

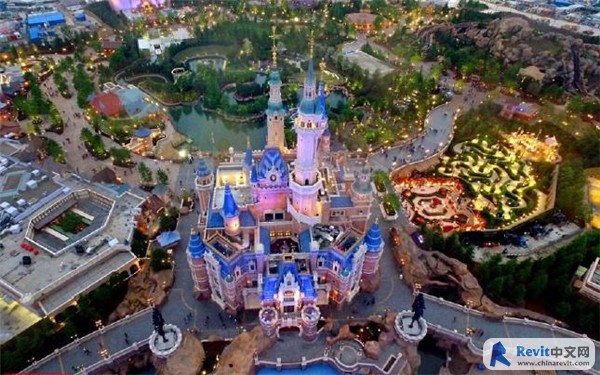

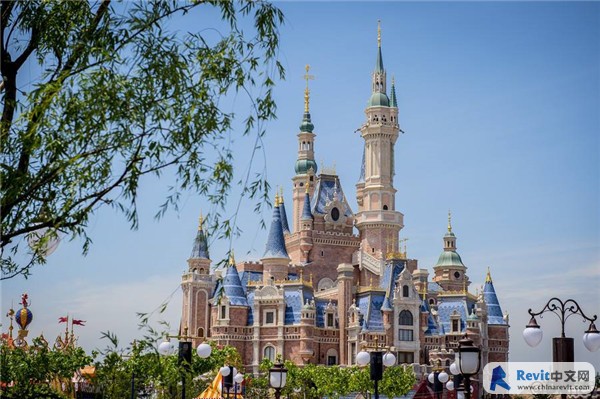

奇幻童话城堡，是上海迪士尼乐园的标志性，位于梦幻乐园的中心地块。是一座及娱乐，餐饮，会展功能于一体的主题建筑，该总建筑面积10510 m2，建筑高度21m，最高塔顶高度46m，面积约为3000 m2。该项目空间不大，各专业系统错综复杂，较传统设计增加了许多新的系统，如水专业的管线，专业的压缩空气以及专业的满足娱乐设备的配电桥架，另外业主对严格控制，使得传统的二维绘图方式无法满足该项目的要求。因此尝试基于Revit 平台通过BIM技术的应用，为绘制、、碰撞检测及指导提供了新的途径。本文主要说明给排水系统的BIM技术运用。
项目创建创建Revit项目文件一般不会由单个完成，因此在模型的建立过程中需要面对几个人同时在一个文件上工作的情况，这时要采取中心文件和工作集模式，在服务器上建立中心文件后，机电各专业工程师将中心文件另存为本地文件，在本地文件上进行工作，本地文件可以和中心文件实时进行数据交换，当建筑或模型的中心文件有修改时，利用“与中心文件同步”的功能，可以实时更新建筑、结构以及其他专业的模型，这就是Revit平台下的协同设计过程。

给排水系统模型创建在创建给排水系统之前，要先对管道、关键和设备进行编辑和加载。给排水系统所需的、配件和设备可以从构建族库中载入并编辑，通过基本设置为BIM模型的基本设计信息。建立与传统的二维设计有着本质的区别，在画图方面，模型建立采用实体化设计，任何一根管路，设备以及配件，都要赋予相应的属性信息，包括类型名称、材质、型号、制造商等属性信息，这个过程是建立模型的关键步骤之一，因为BIM模型不仅可以记录给排水系统的空间结构、和设备的几何信息，还包括其他详细的材料性能和属性信息，利用这些信息，软件可以自动统计生成设备材料列表。
完成基本准备工作后，便可以创建给排水系统的模型，此外还可将通过外部参照的方式进行链接，将给排水平面图直接显示于项目文件的平面视图中作为参考，这样更加直观的运用二维和三维的相互衔接。三维模型的建立是通过一个个实体化参数“族”来实现的，任何一根管道，设备等实体，都要通过“族”来完成，“族”和CAD里面的属性块类似，但是又有着本质的区别，因为“族”含有一个实体所有的信息，因此在完成一根管道的绘制之后，也就相当于在一个虚拟的楼宇里铺设好了一根管道。

在调用族库的过程中，设置类型属性，并在相应位置放置设备。利用“常用”选项卡中的“管道”命令绘制管道。一般在平面视图中进行管道的绘制，从已经设置的管道类型中选择所需管道类型，选择管径，输入标高，即可绘制管段，连接设备。平面视图中绘制的管道设备等因为在二维定位的同时赋予了标高参数，因此具备了三维的属性，在三维的视图中可以从不同的角度直观的显示其空间位置。绘制有的管道时，可以再选项卡中启用坡度，输入坡度值，即可绘制有坡度的管道。给排水的立管可以通过创建剖面进行绘制，与已经绘制的横管进行连接，再于平面视图中调整立管的位置。在绘制管道的同时，建议首先与暖通专业、电气专业沟通好大致位置，水管，风管，桥架的大致平面位置和高度，这样在各专业模型建好之后，可有效的减少主管的碰撞，减少以后调整碰撞的工作量。

在模型的建立过程中，要善于运用工作集和过滤器的概念，针对给排水的每一个管道系统，可通过工作集和过滤器两种方式区分，例如可以将给水系统、排水系统、雨水系统、系统和喷淋系统设置为不同的管道系统，Revit默认与不同管道系统连接的管道附件或设备将赋予该管道系统的属性，同时不同的管道系统可以设置为不同的线型、颜色等属性，为日后出图或按系统调整碰撞时提供方便。
Revit 环境下模型创建存在的问题（1）族库尚待完善目前Revit自带了族库，然而在真正设计过程中会发现自带的族无法满足设计需要，比如从管道来讲，不同系统类型的管道采用不同材质的管材，从而使用不同的连接方式，但是在设计中很难实现，Revit族并没有提供分门别类的可供工程师选择的管道类型，而许多阀门，设备等族可选择的余地也较少，如循环泵，膨胀罐等专业设备，工程师目前只有通过一些论坛以及国外知名厂家的网站来搜索族，以满足使用要求。
（2）“系统检查器”功能可以检查给水系统和排水系统的流量、当量等信息。然而在使用过程中，即使创建了逻辑关系，物理连接完好，也无法使用。例如在通气管连接到排水管后，或者冷水接入热水器后接出热水，系统便无法进行正常分析。
