本帖最后由 中文网小编 于 2019-8-29 10:14 编辑创建竖梃
[*]新建族文件，选择“Metric Generic Model(公制常规模型).rft”为样板
[*]绘制参照平面，其相对位置为960和2280
[*]用拉伸创建竖梃，设置工作平面，绘制立面矩形，调整其左、右宽度为30
[*]设置拉伸起点、终点为正、负30，完成绘制
[*]标注高度尺寸，添加“竖梃材质”参数，添加“竖梃高度”参数
[*]将尺寸标注转成 “竖梃高度”参数标签
[*]设置竖梃可见性为三维和前/后视图
[*]保存文件名为“万能窗-竖梃.rfa”
创建横梃
[*]用同样的方法创建“万能窗-横梃.rfa”族文件
“从库中载入”竖梃、横梃族文件，设置参数
[*]选择“Metric window（公制窗）.rft”为样板，添加窗玻璃后，另存为“万 能窗-阵列.rfa”。

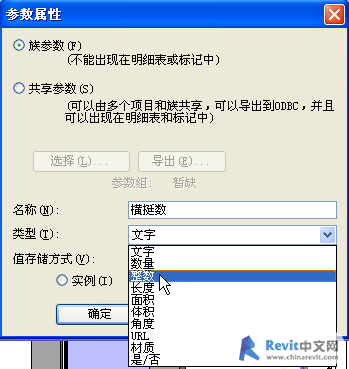

[*]添加“横梃数”、“竖梃数”、（参数类型为整数）“横梃间距”、“竖梃间距”、 “横梃长度”、“竖梃高度”参数

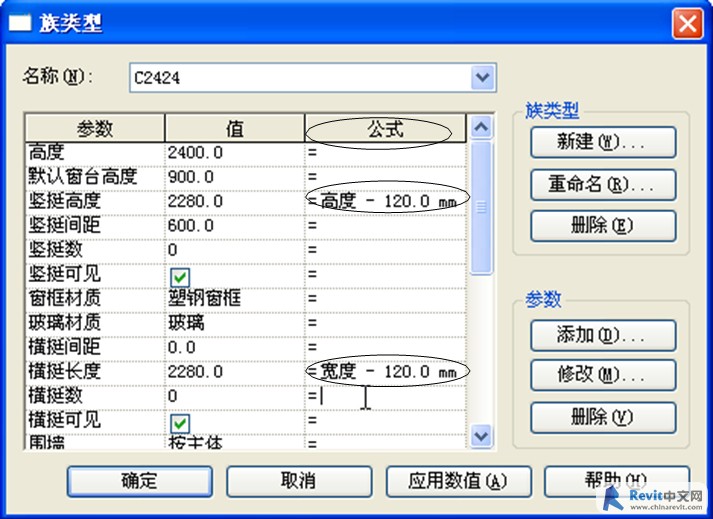

[*]设置“横梃长度”、“竖梃高度”参数的计算公式
[*]绘制竖梃位置参照平面，标注尺寸，并将其转成“竖梃间距”参数标签
[*]“从库中载入”“万能窗-竖梃.rfa”和“万能窗-横梃.rfa”族文件
[*]用“构件”命令放置竖梃，在立面上将竖梃和参照平面对齐并锁定

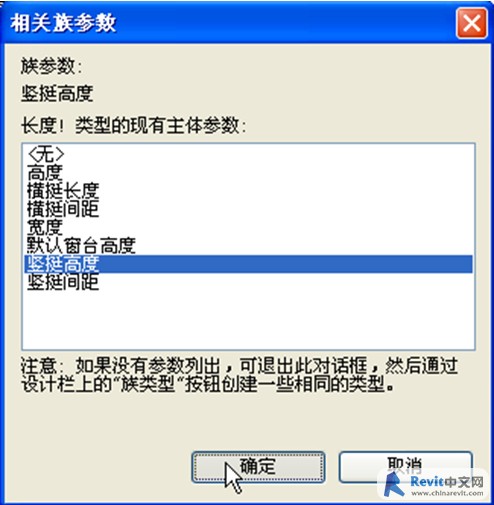

[*]给竖梃指定竖梃高度和竖梃材质参数，将嵌套族中的参数和现有族参数相关联。

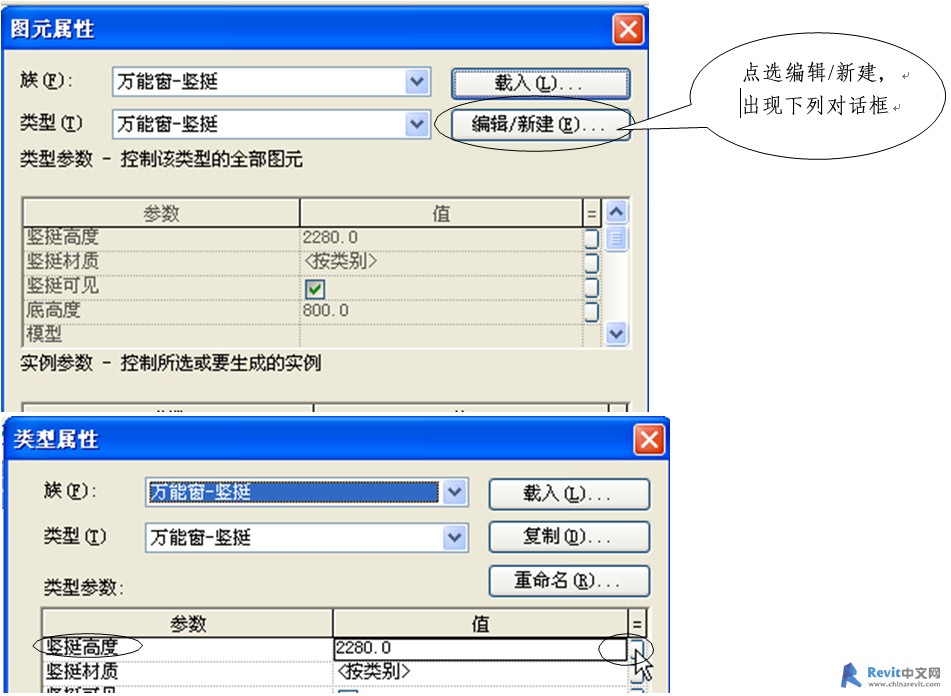

先点选窗框，再点选
，出现下列对话框
