本帖最后由 中文网小编 于 2019-8-29 10:15 编辑绘制窗户平面、立面、剖面显示线
（因为我们将窗框，窗梃，玻璃等的可见 性都设为三维和前/后视图在详细程度为精细时可见。为什么？请体会）
立面视图在详细程度为精细时
立面视图在详细程度为粗略时
窗户的平面显示，可控制窗套的可见性
[*]用“符号线”绘制窗户的平面显示线，并锁定其位置
[*]打开右视图，绘制窗户的剖面显示线，并锁定其位置
创建窗套
[*]用扫掠创建窗套，拾取外墙面为工作平面
[*]绘制二维路径，沿洞口边线绘制矩形并锁定其位置，完成路径
[*]绘制轮廓，打开右视图，按实际尺寸绘制轮廓并锁定起位置
[*]标注尺寸、锁定尺寸，完成轮廓，完成扫掠
[*]标注窗套宽度尺寸，标注窗套厚度尺寸
[*]添加“窗套厚度”参数，添加“窗套宽度”参数，将尺寸转换成对应的参数标签
[*]添加“窗套材质”参数，添加“窗套可见”参数
[*]给窗套指定窗套材质和窗套可见参数，复制“白色涂层窗套”材质
[*]设置窗套可见性为三维和前/后、左/右视图
新建窗类型
[*]新建C1620窗类型，修改高度值为2000，竖梃间距为400、800、1200，横 梃间距为500、1000、1500，宽度为1600

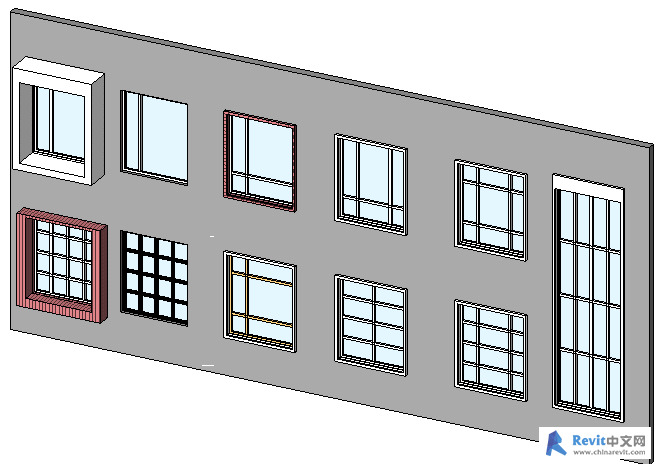

[*]保存族文件，样板文件中“万能窗”族通过修改参数所生成的几种窗类型举例：
