Revit教程丨Revit平面视图中机电管线不可见的几种原因
我们在绘制机电管线的过程中，经常会遇到机电管线看不到的情况，接下来介绍一下平面视图中机电管线不可见的几种原因。

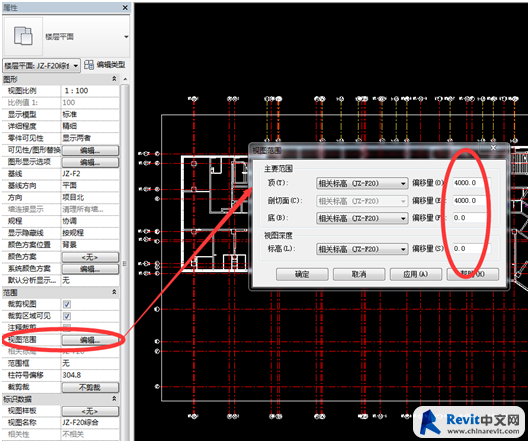

1.视图范围
查看属性栏里视图范围是否包含管线高度（可以把顶与剖切面的偏移量改为层高）。

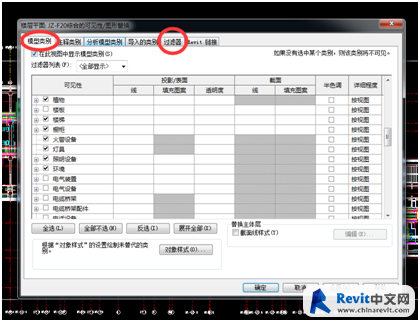

2.VV可见性/图形替换中模型类别是否相应的勾选，及过滤器里是否隐藏相对应类别（或检查隐藏项是否过滤条件设置有误）。

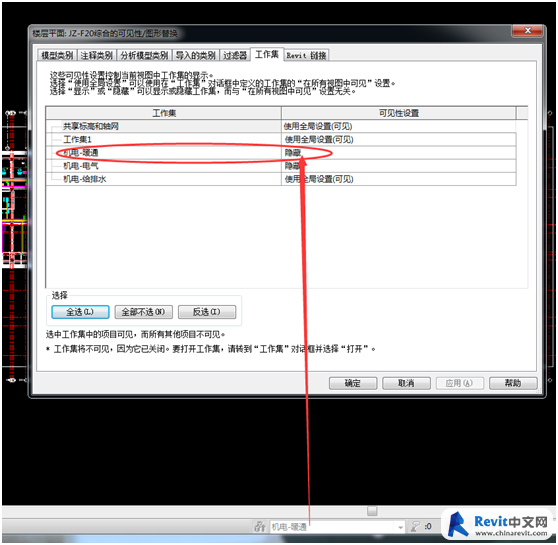

3.如果是以工作集进行工作的，不慎将管线画在了关闭的工作集中，在VV可见性设置中查看。如下图-图三所示（当前工作集为隐藏工作集，则此时所见管线均为不可见）
