Revit教程丨Revit如何为没有坡度的管道标记流向
1.在注释选项卡上点击文字命令，在平面绘图区域点击选择文字的插入点，然后输入用于表示管道系统类型的文字。

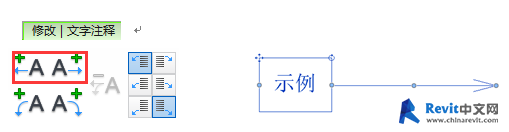

2.选择文字，在“修改|文字注释”面板上点击“添加左直线引线”命令，或“添加右直线引线”命令。

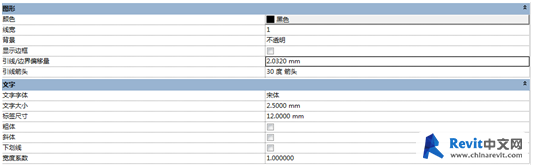

3.选择文字，点击编辑类型。通过修改该文字类型的引线和文字，调整整体的显示效果，我们也可以通过拖拽引线上的控制点来调整引线的长度和方向。
当然我们也可以通过“公制常规标记”族样板，来新建一个带箭头方向的标记族。方法多种实用为主。
