Revit教程丨Revit中正北与项目北的区别

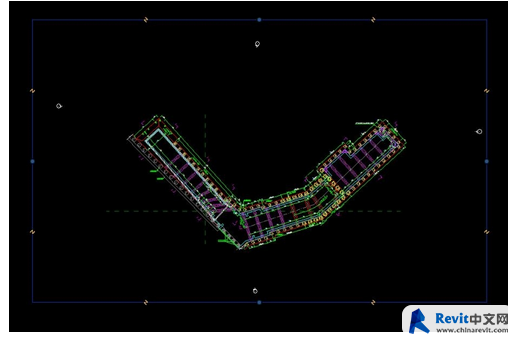

如果我们想让左侧是竖直的，然后在绘制模型，那么该如何来操作:
1.首先将视图的“方向”设置成“项目北”。
2.打开裁剪视图，裁剪视图可见。

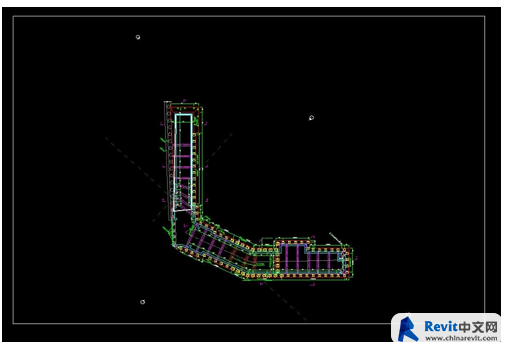

3.使用“旋转”命令，旋转裁剪框（注意：旋转的起始线和结束线跟我们的视觉正好是相反的），如图所示：
4.恢复的方法：可以再次旋转回去。也可以将方向参数改为“正北”，再改回“项目北”。
总结：正北为当前项目绝对坐标的正北方向，项目北为控制全局的视图方向。通过管理，位置，旋转项目北的命令可以 对所有模型视图的方向做出统一设置，但此命令是影响全局的，仅影响模型对象，不影响注释性图元。
