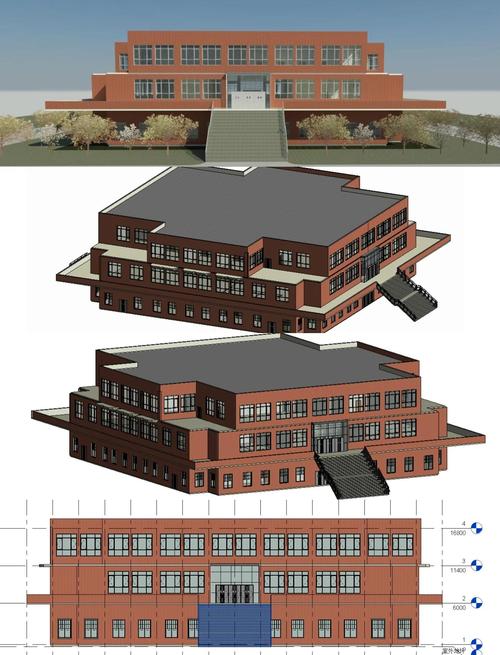

一、为什么学Revit与BIM？

- BIM（建筑信息模型）不仅是三维建模，更是包含构件属性、生命周期信息、协同工作与数据交换的工作方法。Revit是Autodesk出品的主流BIM建模软件，广泛用于建筑、结构、机电等专业的协同设计与出图。

- 学会Revit可以提高设计效率、减少出错、方便协同、生成可用于工程造价、能耗分析与施工的多维数据。

二、快速准备（约15–30分钟）

1. 软件安装与授权

- 从Autodesk官方网站或经销渠道获取Revit版本（建议使用近年的正式版，学生可使用教育版）。安装时按默认选项，安装Revit与相关模板、样例项目。

- 确认系统配置满足要求：CPU、内存（建议16GB以上）、显卡支持OpenGL/DirectX、SSD更好。

2. 启动模板与单位设置

- 启动Revit，选择“建筑（Imperial/Metric）”模板（国内习惯使用公制模板）。

- 在“管理”→“项目单位”中设置长度、面积等单位，确保为毫米/米或米/平方米等常用单位。

三、Revit界面与基本概念（约30分钟）

1. 界面组成

- 快速访问工具栏（Quick Access Toolbar）、功能区（Ribbon）、属性面板（Properties）、项目浏览器（Project Browser）、视图窗口、状态栏。

- 项目浏览器用于管理所有视图（平面图、立面、剖面、三维、明细表、图纸等）。

2. 基本概念

- 视图（View）：模型的不同表达方式，变更会在关联视图中反映（例如平面图、立面、三维）。

- 构件（Element）：墙、门、窗、楼板、屋顶、柱、梁等都是构件，有几何与属性。

- 家族（Family）：构件的类型定义（Type与Instance参数）。系统族（System Family，如墙、楼板）与载入族（Loadable Family，如常用家具、设备、特定门窗）。

- 标高（Level）和轴网（Grid）：项目的基准线，楼层与结构参照。

四、5小时快速学习计划（按小时划分，含练习）

总体目标：在5小时内完成从新建项目到生成基本图纸与物料表的流程。

第1小时：界面与基础设置 + 创建项目骨架

- 学习目标：熟悉界面、创建项目、建立标高与轴网、创建基本三维观察。

- 操作步骤：

1. 新建项目（建筑模板）。

2. 在项目浏览器打开“立面/三维视图”并切换三维视图。

3. 在“结构/建筑”选项卡插入“标高（Level）”，创建地面、二层、屋顶等标高。

4. 插入“轴网（Grid）”，定义建筑轴线。

- 练习：建一个矩形建筑轮廓，设置两个楼层与轴网，保存文件。

第2小时：墙体、门窗、开洞与楼板

- 学习目标：绘制墙体、插入门窗、创建楼板、手动开洞。

- 操作步骤：

1. 使用“墙（Wall）”命令，根据轴网画外墙与内墙。注意选择墙类型（厚度、结构层）。

2. 插入“门（Door）”与“窗（Window）”，选择载入族或系统内置类型，调整尺寸与位置（拉动把手或属性面板修改）。

3. 使用“楼板（Floor）”命令，以平面图勾画楼板边界，选择厚度与结构层。

4. 若需开洞，用“开口（Opening）”或绘制墙体/楼板的切割/修剪。

- 练习：完成一层平面含主墙、两间房、门窗与楼板。

第3小时：楼梯、栏杆、屋顶与屋面

- 学习目标：创建楼梯与栏杆、绘制简单屋顶、理解屋顶坡度与屋面断面。

- 操作步骤：

1. 使用“楼梯（Stair）”工具（自动楼梯或手动），设置坡度、踏步数量与平台。

2. 系统会自动生成栏杆（Railing），可在类型属性调整高度与材料。

3. 使用“屋顶（Roof）”按边界绘制或按坡度勾画屋面轮廓，设置檩条/椽位置。

- 练习：在项目中添加一处楼梯并保证连通两层，为建筑添加屋顶并调整坡度。

第4小时：注释、尺寸、剖面、立面与三维可视化

- 学习目标：学会出图前的标注、剖面和立面制作，调整视图可见性、过滤器与图形样式。

- 操作步骤：

1. 插入“剖面（Section）”并打开剖面视图，观察墙体层次、楼板节点。

2. 在平面图中添加尺寸标注（Aligned Dimension、Linear Dimension）与文字注释。

3. 设置视图“可见性/图形替代（Visibility/Graphics）”，隐藏不需要的类别或改变线宽、填充等。

4. 创建三维视图并使用“视觉样式（Shaded、Realistic）”查看材质效果。

- 练习：为一层平面制作一张带标注的剖面与立面图。

第5小时：图纸出图、明细表（Schedules）、导出与协同基础

- 学习目标：将视图放置到图纸、生成门窗/墙体数量表、导出IFC/图纸、了解工作共享概念。

- 操作步骤：

1. 在“视图”→“图纸（Sheet）”中新建图纸，选择图纸尺寸（A1/A2 等）。

2. 将平面、剖面、立面、三维视图拖到图纸上，调整比例。

3. 生成“明细表/数量表（Schedule）”，如门表、窗表、墙体表，选择要显示的参数（宽度、高度、数量、材料）。

4. 导出DWG或IFC：文件→导出→IFC/DWG，按需求设置。

5. 简述协同：工作共享（Worksharing）与BIM 360/Autodesk Construction Cloud的基本概念。

- 练习：完成一套图纸（平面+剖面+立面+三维）并生成门窗明细表，导出为DWG或PDF。

五、深入要点与技巧（实用捷径）

1. 族（Family）管理

- 经常使用“载入族（Load Family）”导入标准门窗、家具、电气设备等。学习用族编辑器（Family Editor）创建或修改族，掌握类型参数与实例参数的区别。

2. 参数管理

- 熟悉共享参数（Shared Parameters）用于跨项目、跨族统一属性，便于明细表、标签使用。

3. 视图管理

- 使用视图模板（View Templates）统一视图样式与可见性，保证出图一致性。

4. 快捷键

- 常用快捷键：WA（墙 Wall）、DR（门 Door）/WN（窗 Window，按版本不同）、MV（Move）、CO（Copy）、AL（Align）、TR（Trim/Extend）、UN（Ungroup）等。可在“选项”中自定义快捷键。

5. 性能优化

- 对大型项目使用工作集（Worksets）、链接模型（Link Revit）分割模型，开启硬件加速、适当设置视图细节等级（Detail Level）。

六、常见问题与解决思路

- 墙体没显示多层结构：检查“剖面/截面”视图里的“显示模型的构件（Display Model）”设置与墙类型构造是否为多层。

- 门窗位置不对或重叠：检查放置方式（面向/插入）与墙厚度，必要时切换“插入墙心”或调整偏移量。

- 明细表数值不正确：确认明细表的过滤器与分组设置，检查是否包含需要的参数。

- 导出IFC丢失信息：确认族的属性是否映射到IFC分类，使用“对象样式/IFC导出设置”进行映射。

七、练习案例建议（用于巩固）

- 案例1（1.5小时）：单体两层小型住宅，含客厅、厨房、卫生间、楼梯、门窗与屋顶。输出平面图与剖面。

- 案例2（1小时）：生成门窗明细表与材料表，尝试修改门类型并观察明细表自动更新。

- 案例3（1.5小时）：分解模型为链接模型，尝试导出IFC并在其他软件中查看（如Navisworks或Solibri Viewer）。

八、后续学习路线与资源

1. 深入学习方向：族编辑器（Family Editor）、参数化族、高级结构建模、MEP协同、碰撞检查（Clash Detection）、施工BIM与进度/成本联动（4D/5D）。

2. 推荐学习资源：Autodesk官方学习平台、Revit教程书籍、BIM论坛与在线课程（如Bilibili、Coursera、Udemy等），以及大量免费族库（RevitCity、BIMObject）。

3. 学习建议：多做项目练习、模仿真实图纸建模、逐步引入协同与管线碰撞检查流程。

九、结语

通过上述5小时的集中训练，你可以掌握Revit建模的核心流程：从建立标高轴网、绘制墙体与楼板，到插入门窗、楼梯、屋顶，再到视图标注、生成图纸与明细表。更重要的是，建立起BIM思维：模型即信息载体，参数化与协同是核心。掌握这些基础后，继续在族编辑、参数管理与跨专业协同方面深入，可以把Revit应用到设计、施工与运营的各个阶段。

祝你学习顺利！如需，我可以为你生成一份针对具体建筑（如住宅、办公楼或商铺）的5小时练习清单与素材包，或逐步指导你在Revit中完成某一具体模型。
