本教程以“Revit 零基础入门到精通（2025 完整教程）”为目标，覆盖从项目启动、界面与基本建模、族（Family）制作、视图与出图、族参数与排表、协同/Worksharing、MEP/结构基础、进阶技巧到自动化（Dynamo）与常见问题解决的完整流程。内容适用于Revit 2020–2025系列，大多数概念对未来版本仍具参考价值。每章都给出步骤、实操建议和注意事项，方便用于实际项目与自学。

一、初识Revit与工作流概述

- Revit 是基于BIM（Building Information Modeling）的建模与文档工具，核心在“构建信息”，不是单纯二维绘图。一个Revit工程文件（.rvt）包含模型几何、构件参数、视图、图纸与排表等信息。

- 基本工作流：项目启动 → 模板与标准设置 → 建模（建筑/结构/机电）→ 视图与剖面/详图 → 参数化族与排表 → 协同（central）与碰撞协调 → 出图/导出。

- 建议流程：在开始建模前确认项目BIM执行计划（BEP）、文件命名、图层/族命名规则、坐标与基准点、交付文件格式。

二、界面与基本操作

- 启动界面：快速访问（Recent）、模板选择（如建筑模板）、项目浏览器（Project Browser）、属性（Properties）、工具栏（Ribbon）、视图窗口。

- 关键概念：Level（标高）、Grid（轴网）、视图类型（平面、立面、剖面、三维）、工作集（Worksets）、族（Families）、类型/实例参数。

- 常用快捷键：

- ZE（缩放到全部）

- ZF（缩放到所选）

- VG（Visibility/Graphics）

- WT（Tile Windows）

- DI（尺寸标注）

- AL（对齐）

- TG（快捷打开属性）

- 实操小练习：新建工程 — 插入两个Level（1、2）和一个Grid X/Y，创建墙体连接标高1与2，放置门窗，生成楼板，创建基本剖面与三维视图。

三、建筑建模核心（墙、门窗、楼板、屋面、楼梯）

- 墙（Wall）

- 类型：基本墙、幕墙、合成墙。选择正确的墙类型并修改层厚、结构顺序。

- 编辑轮廓（Edit Profile）用于定制单体墙形。

- 门窗（Door/Window）

- 放置时注意类型尺寸、插入方式（面内/面外）、开口关系。尽量使用族而非模型线模拟。

- 楼板（Floor）

- 使用楼板边界绘制或拾取边界，设置厚度和构造层，开启下部或上部边界切割墙体。

- 屋面（Roof）

- 基于平面或通过坡度边线定义。注意挑檐与檐口关系。

- 楼梯/扶手（Stairs/Railings）

- 默认楼梯生成器可自动计算踏步数、坡度；也可手工建模。扶手可以基于路径生成，注意连接节点与剖面。

- 建模技巧：尽量使用“真实”构件（Families）而非模型线或填充区域，以保证排表和碰撞检查准确。

四、族（Families）制作基础与进阶

- 家族类型：系统族（System Family，如墙、屋面、楼板）无法直接编辑族文件；可编辑的是族（.rfa）。

- 新建族步骤：

- 选择族模板（Generic Model、Door、Window、Furniture 等）。

- 建模（Extrusion、Blend、Sweep、Revolve、Void）并添加参考平面与尺寸标注。

- 创建参数：类型参数（影响所有类型实例）、实例参数（单个实例可变）、共享参数（用于跨族、排表和BIM协同）。

- 添加材料参数、可见性参数、符号视图与2D注释块（Detail Items）。

- 进阶技巧：

- 使用参考平面建立健壮的约束关系，避免直接使用固定尺寸。

- 使用嵌套族（Nested Family）管理复杂几何，例如门把手作为子族。

- 使用公式（Formula）自动计算尺寸或数量（例如净空=总宽-边距）。

- LOD（细节等级）管理：根据输出需求创建不同细节级别的族（粗略用于早期设计，精细用于施工）。

五、类型参数、共享参数与排表

- 类型参数 vs 实例参数：理解并合理划分。类型参数用于统一管理同一类型属性（如门洞宽度），实例参数用于单个对象差异（如门编号）。

- 共享参数（Shared Parameters）：用于在多个族和项目中统一字段名，可输出到排表或导出到IFC/COBie。

- 排表（Schedules）：创建房间表、门窗表、材料表、构件数量统计。使用过滤器、分组、排序、计算字段（如总量=数量*单体重量）。

- 示例：创建幕墙面板使用面积参数计算涂料量，生成房间面积表并按楼层分组汇总。

六、视图、过滤与出图

- 视图管理：使用视图模板（View Templates）统一样式与可见性。建立图纸（Sheets）并拖入视图。

- 细节线与详图：在Detail View或Drafting View绘制施工细部；用Detail Component、Filled Region及注释完成国标详图。

- 注释与标注：尺寸标注、文字、符号、标高、剖面标注。注意标注样式与字体的一致性。

- 导出：DWG/PDF/IFC导出时注意坐标、单位、图层与线型。另外调整图纸比例、图纸边框和出图命名规则。

七、相互协同：Worksharing 与 BIM 协作

- Worksharing 核心：中央文件（Central） + 本地副本（Local）。团队成员在本地工作并同步（Save to Central / Synchronize with Central）。

- 工作集（Worksets）：对大型模型划分工作集（建筑主体、家具、结构、场地）以便分配权限与提高性能。

- 冲突与协调：

- 使用Navisworks或BIM 360进行碰撞检测（Clash Detection）。

- 保持共享坐标一致，使用Link Coordinate功能或者Publish Coordinates。

- 权限与流程：

- 规定编辑范围、元素占有策略（谁可以编辑哪类元素）。

- 定期清理（Purge Unused、Audit）和备份，建立每日同步及提交记录。

八、结构与机电（MEP）基础

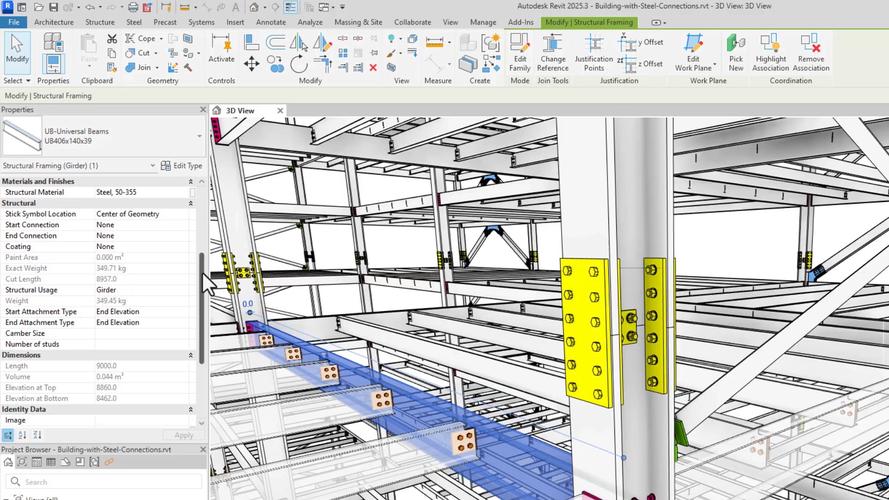

- 结构：梁、柱、基础、结构楼板、连接关系，结构分析链接到分析软件（如Robot、ETABS）。使用结构族来表达钢构件截面。

- MEP：风管、排水、暖通、照明布置与系统连接。Revit MEP 提供系统创建、端点连接、负荷分析接口。

- 一体化：使用族中嵌入连接器（Connector）以便系统自动追踪并进行尺寸核算与碰撞检查。

九、参数化设计与Dynamo基础

- Dynamo 是图形化编程用于自动化任务、批量处理与参数化建模。

- 常见应用：批量重命名视图、自动放置家具、按规则生成结构构件、从Excel导入参数并更新族/类型。

- 简单示例：用Dynamo从Excel读取房间编号和功能，循环遍历房间并更新Room Number与Room Name。

- 进阶方向：与Python脚本结合、使用Dynamo Player发布脚本供普通用户一键运行、链接外部数据（如成本或者设备清单）。

十、性能优化与项目管理技巧

- 模型分层：按阶段/工种分割模型，减少单文件体量。控制链接CAD/点云数量。

- 视图裁剪与细化：不要在单视图显示过多细节，使用视图范围和详细程度（Coarse/Medium/Fine）降低渲染与加载压力。

- 模型清理：定期Purge Unused、Compact Central、Audit打开，删去冗余族与视图。

- 硬件建议：16-32GB内存起步，SSD + 专业显卡（或支持OpenGL的显卡），多核CPU对渲染和并行任务有帮助。

十一、常见问题与解决方案

- 模型打开慢：检查链接文件、删除不必要视图、压缩中央文件、使用Worksets隐藏大范围对象。

- 排表不显示字段：确认参数为共享参数或项目参数是否已分配正确类别。

- 坐标错位：检查项目基点（Project Base Point）与内部起点（Survey Point），使用Acquire/Publish Coordinates进行统一。

- 族尺寸不受约束：检查参考平面是否被锁定、参数应用类型是否正确。

十二、输出与交付

- 出图Pack：统一图框、标准字体、统一比例，生成PDF或DWG，检查文本与线型精度。

- IFC/COBie 导出：使用共享参数并映射到合适的IFC属性；校验导出结果是否包含必需字段。

- NAVISWORKS与BIM 360：用于跨专业协调、碰撞检测与可视化展示。导出NWC或直接连接Revit链接。

- 交付清单：模型文件（central）、族库、图纸集（PDF）、排表（Excel/PDF）、BIM元数据（IFC/COBie）。

十三、学习资源与进阶路线

- 官方教程：Autodesk Knowledge Network、Autodesk University 课程。

- 书籍：推荐系统性的BIM或Revit书籍（中文/英文均可）。

- 在线平台：Pluralsight、LinkedIn Learning、国内的BIM论坛与公众号。

- 实战建议：从一个小项目开始练手（如小型住宅），尝试做完整的建模到出图，并与同事或BIM经理复盘。

十四、实操示例（基础项目从0到1）

- 项目初始化：

- 新建项目 → 选择模板 → 设置项目首选项（单位、楼层高度、结构网格）。

- 导入建筑控制性图纸（CAD）并放置在正确标高 → 创建Levels与Grids。

- 建模：

- 按Level绘制墙体 → 放置门窗族 → 楼板与屋面 → 楼梯与扶手。

- 族与参数：

- 创建一个可变宽度窗族，设置类型参数Width/Height、材料参数、可见性参数。

- 视图与出图：

- 创建立面、剖面、三维视图 → 应用视图模板 → 放入Sheet并添加标签与图例 → 导出PDF与DWG。

- 协同：

- 发布中央文件给团队成员，设置工作集 → 与结构/MEP模型链接 → 进行初步碰撞检测。

结语与最佳实践总结

- 建议遵循的黄金规则：以参数化思维建模、尽早定义标准与模板、保持模型精简与结构化、定期备份并建立协同流程。

- 学习路径：掌握界面与基本建模 → 学会创建族与参数 → 熟练视图与出图流程 → 学会Worksharing与协同 → 掌握Dynamo实现自动化。

- 实战建议：多做项目、多复盘，阅读行业BEP与标准，积极参与碰撞协调与施工阶段的反馈以提高模型质量。

如需，我可根据你的Revit版本、项目类型（住宅/办公/工业）或特定模块（如详细族制作、Dynamo脚本实例、BIM 协同模板）生成分章节练习与可下载的步骤清单。你想先从哪个模块开始深入？
