前言

Revit是当前建筑信息模型（BIM）领域最常用的软件之一，它把建筑、结构、机电等专业整合到单一的三维信息模型中，实现设计、出图、统计和协同。本文以“零基础快速上手＋高效建模实战”为目标，面向刚开始接触Revit的初学者与希望提高建模效率的实践者，系统介绍从入门界面、建模流程到参数化族、协同工作、可视化与高效技巧，最后以一个小型住宅项目为例进行实战演练，帮助你在短时间内掌握Revit的核心能力并在实际项目中应用。

一、Revit与BIM的基本概念

- Revit不是简单的三维建模软件（如SketchUp），而是基于对象的BIM平台。模型中的每一个构件（墙、窗、梁等）都包含参数与信息，可以用于出图、工程量统计、碰撞检测与施工模拟。

- 核心理念：基于统一数据模型的多专业协同、参数化设计与信息管理。

- 适用对象：建筑设计、结构设计、机电设计、施工图、数量清单、可视化与能源分析等。

二、初识界面与基本操作（以Revit 2025常见界面为准）

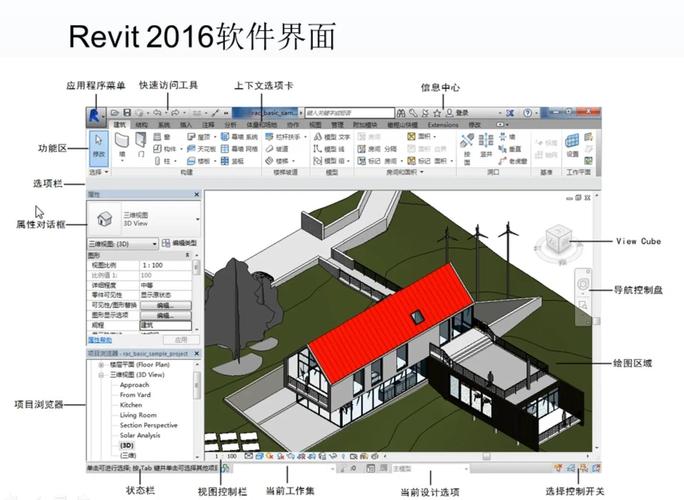

- 界面组成：功能区（Ribbon）、属性面板（Properties）、项目浏览器（Project Browser）、模型视图窗口（View Window）与选项栏（Options Bar）。

- 常用导航：

- 平移：滚轮按住（手型工具）或Shift+中键

- 缩放：鼠标滚轮

- 旋转（三维视图）：按住Shift+中键拖动

- 视图类型：平面图（Floor Plan）、剖面图（Section）、立面图（Elevation）、三维视图（3D View）、透视图。

- 快捷键：W（墙工具）等可自定义。建议熟悉常用快捷键以提高效率。

三、建立项目模板与项目设置

- 项目模板：包含单位、图层/族目录、图纸样式、视图模板、明细表模板和常用族。建议公司或个人建立标准模板以统一做法。

- 项目单位设置：Manage → Project Units（设置长度、面积、角度、精度）。

- 关卡（Levels）与轴网（Grids）：项目建模的基准。首先在立面或三维中创建并命名关卡（如一层、二层）和轴网，用于布置楼板、屋面与结构构件。

- 工作集（Worksets）：多人协同时用于分割模型的逻辑区域（建筑、结构、机电）或楼层划分，便于加载与权限管理。

四、基本构件建模流程（以两层住宅为例）

1. 新建项目 → 选择建筑模板（.rte）。

2. 在立面视图中创建并命名关卡（Level 1, Level 2, Roof）。

3. 在平面视图绘制轴网（Grid）。

4. 绘制外墙（Wall）：

- 选择合适的墙类型（外墙、内墙、承重墙），设置高度至“至：Level 2”或“固定高度”。

- 使用修剪延伸、联接顶端等工具调整墙体交接。

5. 开洞（Door/Window）：

- 在墙上放置门窗族（Family），可加载预制族或自建族。

- 调整门窗参数（高度、宽度、高度标高）。

6. 楼板（Floor）：

- 在Level 1平面绘制楼板边界，设置楼板厚度与构造层次（Structure）。

7. 楼梯与栏杆（Stairs & Railings）：

- 使用自动楼梯工具生成踏步或手动绘制。

8. 屋面（Roof）：

- 使用Roof by Footprint或Roof by Extrusion，设置坡度、檐口和材料。

9. 结构构件（柱、梁、基础）：

- 添加结构族并与建筑模型相连，注意标高与约束。

10. 三维联调：打开3D视图检查构件碰撞与间距。

五、族（Family）与参数化建模

- 族类型：系统族（系统构件，如墙、楼板）、载入族（loadable family，如窗、门、家具）、注释族（标签、符号）、概念族（Massing families）与群组。

- 族的结构：族类型（Family Types）、可变参数（Type/Instance）、参照几何（Reference Planes）与尺寸参数（Dimensions）。

- 创建一个参数化窗族的基本步骤：

1. New → Family → 选择相应类别（例如 Window.rfa）。

2. 绘制外形并添加参照平面作为定位与尺寸基准。

3. 添加尺寸并将其绑定为参数（Type或Instance）。

4. 在族属性中定义材质、类别参数与可见性。

5. 保存并在项目中载入使用。

- 共享参数（Shared Parameters）：用于跨多个族、项目与明细表共享同一参数，便于统一统计与调取。

六、约束（Constraints）与参数管理

- 约束工具用于控制构件之间的关系（对齐、锁定、标高关联）。

- 建议用Type参数来控制族的全局属性（如窗宽、高度），Instance参数用于控制单个实例差异（如单扇窗的开启方向）。

- 参数命名规范：建议使用中文或英文统一命名，并通过共享参数库维护。

七、图纸输出、视图与明细表

- 视图模板（View Templates）：用于统一视图显示样式（线宽、可见性、细节等级）。

- 图纸（Sheets）：将视图拖入图纸，添加标题栏（Title Block）与图纸编号。

- 明细表（Schedules）：

- 用于自动统计门窗、材料、面积、体积等。

- 可以基于共享参数进行自定义统计，导出到Excel便于计量与招投标。

- 标注（Annotations）：尺寸标注、标签（Tags）、剖面标识符。

- 打印与发布：设置打印机/ PDF 输出、图纸尺度与线宽。

八、协同工作与项目管理

- 本地模型与中央模型（Central Model）：多人协同时创建中央模型并由各自创建本地文件（Local），进行同步（Synchronize）。

- 云协同：Autodesk Construction Cloud / BIM 360 提供云存储、权限管理与版本控制。

- 建议工作流程：

- 明确工作集划分与职责（建筑、结构、机电）。

- 定期同步与发布模型快照。

- 使用冲突检测工具（Navisworks、BIM 360 Model Coordination）进行碰撞检查。

- 冲突（Clash）解决：将模型导入Navisworks或使用Revit链接（Link Revit），分类冲突、优先级与责任人。

九、可视化与渲染

- Revit自带渲染工具（Autodesk Raytracer / Cloud Rendering），但也可结合第三方渲染器（Enscape、V-Ray、Twinmotion、Lumion）实现实时漫游与更高质量图像。

- 基本渲染流程：

- 准备材质（Material Editor）与光源（Sun, Artificial Lights）。

- 设置相机视角（3D View → Camera）。

- 调整曝光、白平衡、背景。

- 选择渲染质量并输出图像或动画。

- 建议：在渲染前优化模型（隐藏不必要细节、简化几何）以提升渲染速度。

十、性能优化与模型管理

- 大模型优化：

- 使用工作集分割（Worksets）分层加载。

- 减少视图中显示的细节等级（Detail Level）。

- 将高多边形族替换为简化版本。

- 使用链接模型（Link Revit）而非直接导入DWG。

- 定期清理模型：Purge Unused（清理未使用的族与类型），审核族类型数量避免膨胀。

- 文件命名与版本管理：建议采用时间+版本号或BIM工作流程标准化命名。

十一、与其他软件互操作

- 导出/导入DWG：用于与传统CAD交换图纸；注意层与线型转换。

- IFC导出：用于跨平台BIM交换（结构、机电与建筑协同），建议使用公司级IFC模板以保证数据一致性。

- Navisworks：用于碰撞检查与4D模拟；可以将Revit导入为NWC/NWD进行检查。

- 数字化施工与数量清单：Revit的Schedules可生成材料与工程量，配合BIM 360实现施工管理。

十二、Dynamo与算法设计简介

- Dynamo是一种可视化编程工具，用于批量处理、参数化建模与数据导出。

- 常见应用：

- 批量修改族参数或视图属性。

- 自动布置构件（如灯具、家具）。

- 生成复杂几何（非标准幕墙、曲面结构）。

- 导出数据到Excel或读取Excel驱动模型。

- 学习建议：从基本节点操作、列表管理、几何节点开始，逐步构建小脚本解决重复性任务。

十三、实战演练：两层住宅从概念到出图（步骤示例）

1. 需求分析与模板初始化：新建项目，载入公司模板，设置单位与图框。

2. 设置关卡与轴网：在立面中建立一层/二层/屋面关卡，平面中绘制轴网并编号。

3. 外形建模：绘制外墙，注意墙体分层（保温层、结构层、饰面层）。

4. 门窗布局：根据平面功能布置门窗，使用类型参数统一控制尺寸。

5. 楼板与楼梯：绘制楼板并使用楼梯工具生成符合规范踏步。

6. 屋面与檐口：绘制屋面并设置坡度、檐口节点。

7. 室内细化：地面材质、天花吊顶、灯具布置与标注。

8. 结构与机电初步布置：放置结构柱、梁与基础，机电采用链接模型或基于族布置。

9. 视图整理与图纸制作：创建剖面、局部详图，建立图纸并拖入视图，添加标注与明细表。

10. 输出：生成图纸PDF，导出IFC用于投标或施工。

十四、常见问题与排错技巧

- 模型尺寸不对：检查单位设置（Project Units）。

- 门窗不能放置在墙上：确认墙是系统墙且墙的厚度与高度足够，族是否属于相同类别。

- 渲染过慢：降低视图细节、关闭阴影、优化材质贴图尺寸。

- 明细表数值不准确：检查构件参数是否被设置为Type或Instance，是否使用共享参数。

十五、学习路径与资源推荐

- 入门（1-2周）：熟悉界面、基本构件（墙、门、窗、楼板、屋面、楼梯）、创建图纸。

- 进阶（1-2个月）：掌握族制作、参数管理、视图模板与明细表、协同工作流程。

- 高阶（长期）：Dynamo脚本、复杂几何建模、施工模拟、能耗分析与插件二次开发。

- 推荐资源：Autodesk官方帮助文档、Autodesk University课程、知乎与Bilibili上的中文教程、书籍与行业标准模板。

- 示例练习项目：小型住宅、办公楼平改、样板房建模、机电暖通基础布置。

结语与实践建议

Revit的学习是一个由浅入深、由工具到方法的过程。零基础快速上手的关键在于坚持做项目：先把一个简单的房屋从地面到屋顶完整建模、出图并统计，再逐步加入结构与机电专业、尝试族制作与Dynamo脚本。注意建立良好的模板、参数库与文件管理规范，这些在团队协同与大型项目中能显著提升效率。最后，保持对新功能与插件的关注（如实时渲染工具、云协同服务），将Revit作为BIM体系中的中枢工具，不断优化工作流，才能在实际工程中发挥最大的价值。

附：常用快捷键（建议自定义并记忆）

- W：墙（Wall）

- D：门（Door）

- G：网格（Grid）

- ZA：放大全部（Zoom All）

- ZR：缩放到选中对象（Zoom to Region）

- VG：图形可见性/图形替代（Visibility/Graphics）

- WT：窗口平铺（Tile Windows）

- SL：剖面（Section）

- 3：切换三维视图（快捷键视版本而定）

（说明：Revit允许自定义快捷键，建议根据个人习惯设置最常用的操作）

祝你在Revit的学习与实践中不断进步，快速将设计思路转化为高效、可管理的BIM模型。如果你想要，我可以为你提供一个具体的两层住宅Revit建模步骤清单（逐步命令与参数），或是一个入门练习项目文件结构与模板建议。需要哪种帮助请告诉我。
