Revit 是 Autodesk 推出的 BIM（建筑信息模型）软件，集建筑设计、结构、机电、施工图出图、数量统计与协同于一体，被广泛用于建筑行业从概念设计到施工图与施工管理的全过程。本文以“零基础入门到高级实战（含安装下载与族库）”为纲，系统讲解 Revit 的安装配置、界面与基础操作、族（Family）创建与管理、项目实操流程、进阶应用（协同、参数化族、Dynamo 自动化）、性能优化与常见问题处理，旨在帮助初学者快速上手并引导到可实际应用的高级技能路径。

一、下载安装与环境准备

1. 系统与硬件要求（概要）

- 操作系统：Windows 10/11 64 位（建议最新更新）。

- CPU：多核高主频处理器（Intel i7 或 AMD Ryzen 7 以上更佳）。

- 内存：16GB 起，较大型模型建议 32GB 或以上。

- 硬盘：SSD 推荐，项目文件与缓存建议分区管理。

- 显卡：支持 DirectX 11 的独立显卡（NVIDIA Quadro 或 GeForce RTX 更佳）。

- 分辨率：1920×1080 及以上。

2. 获取软件

- 注册/登录 Autodesk 账户（autodesk.com）。

- 教育版与试用版：学生与教师可申请教育版，企业可下载试用或通过订阅授权获取。

- 下载方式：在 Autodesk Account 或 Autodesk Desktop App 下载 Revit 安装包和 Revit Content Libraries（族库/族模板）。

3. 安装步骤（简要）

- 运行安装程序，按提示选择产品语言与安装路径。

- 勾选“内容库”（Content Libraries），安装时间较长，建议同时安装。

- 安装后首次打开，登录 Autodesk 账户并激活许可证。

- 可安装 Revit 的配套工具：Dynamo（通常随 Revit 安装），Navisworks（碰撞检查）、Revit 插件（Enscape、Twinmotion 等）。

4. 模板与单位设置

- 打开 Revit，选择合适的模板（公制或英制，建筑/结构/机电）。

- 在“管理”→“项目单位”中设置长度、角度、面积等单位。

- 配置图纸页面尺寸、字体、标注样式等公司标准模板。

二、界面与基础操作

1. 界面构成

- 快速访问工具栏、功能区（Ribbon）、属性面板（Properties）、项目浏览器（Project Browser）、视图窗口与底部状态栏。

- 项目浏览器用于管理视图、图纸、族、族类型、组与明细等内容。

- 属性面板显示所选对象的可编辑参数（实例参数），右侧可通过类型属性查看类型参数。

2. 常用基础工具

- 绘图：墙壁（Wall）、地板（Floor）、屋顶（Roof）、门（Door）、窗（Window）、楼板、梁、柱等建筑构件。

- 修改：移动（Move）、复制（Copy）、镜像（Mirror）、阵列（Array）、拉伸（Align & Extend）、修剪（Trim）等。

- 视图：平面图（Floor Plan）、立面图、剖面图、三维视图（3D）、透视图与剖切。

- 可视化：隐藏/显示类别、视图模板、遮挡剖面、显示模型/细节级别（Coarse/Medium/Fine）。

3. 基本建模流程（以住宅为例）

- 在平面图中绘制轴网（Grids）与标高（Levels）。

- 以墙工具绘制外围墙与分隔墙。

- 放置门窗，调整开洞与窗台高度。

- 创建楼板、屋顶，布置楼梯或电梯井。

- 生成剖面与立面以检查建筑断面。

三、族（Family）基础与族库管理

1. 族的概念

- Revit 中的族是构件的可编辑模板，分为系统族（System Families，如墙、楼板、屋顶）与自定义族（Component Families，如家具、灯具、门窗、详图）。

- 族可按用途分：模型族、注释族、参数化族、门窗族等。

2. 创建与编辑族（基本流程）

- 文件→新建→族（Family），选择合适的族模板（公制家具、门、窗等）。

- 在族编辑器中绘制轮廓（参考线/参考平面）、添加几何体（Extrusion、Blend、Revolve、Sweep）。

- 添加参数：类型参数（影响所有同类型），实例参数（仅影响当前实例）。

- 创建测试驱动：在“族类型”中添加类型并更改参数以验证尺寸变化。

- 保存并载入（Load into Project）到项目中使用。

3. 参数、公式与共享参数

- 参数类型：长度、面积、材料、布尔值、整数、文本等。

- 使用公式实现尺寸联动（如高度=宽度*2 + 50mm）。

- 共享参数（Shared Parameters）：用于跨族与项目统一参数，便于报表与调配一致性（Schedule 与标签使用）。

4. 嵌套族与关联/共用族

- 通过插入（Load Family）方式建立嵌套族，如门族中嵌套门把手族。

- 共享族（Shared）可以用于导出 IFC 时保持一致属性，并允许在标签中引用其参数。

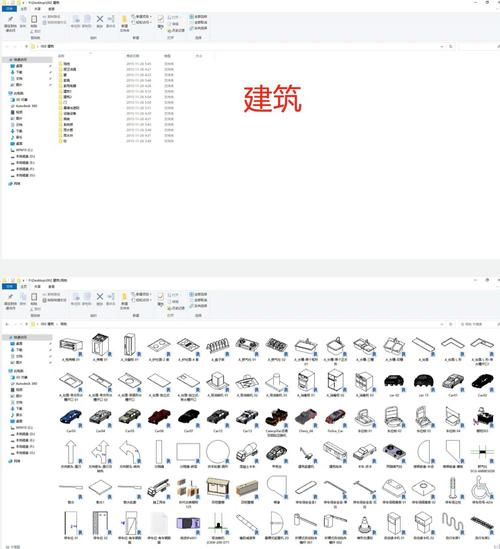

5. 族库管理

- 组织公司族库，按大类、材质、项目使用频率分类。

- 使用版本控制与只读库，减少错误修改。

- 定期清理与优化族（去除不必要的类型、参数与材质），减小文件体积。

四、图纸输出、标注、数量统计与协同

1. 图纸与出图

- 创建图纸（Sheets），拖拽视图到图纸，设置视图比例、边框与标题栏。

- 标注：尺寸标注（Aligned, Linear）、文字说明（Text）、标高/轴线标签、详细图符号（Detail Component）。

- 导出：DWG、PDF、DGN、IFC、OBJ、FBX 等，多用于施工图、协同或渲染。

2. 族与标签、明细表（Schedules）

- 创建明细表统计房屋面积、门窗数量、材料用量等：插入→明细表/数量表，选择类别并字段勾选。

- 使用过滤器、计算字段、分组与排序来生成施工所需的材料清单与总表。

- 标签（Tags）用于在平面/立面标出门窗编号、房间名称/面积、构件规格等。

3. 协同工作

- Worksharing（工作共享）：创建中央文件（Central Model），多人通过本地副本（Local）协同工作。

- 保存/同步到中央（Sync with Central），默认生成共享工作集记录。

- Revit Server 或 Autodesk Construction Cloud（ACC/BIM 360）用于跨地域协同与版本管理。

- 冲突处理：合理划分工作集、使用元素所有权、及时同步与沟通。

五、进阶实战与高级功能

1. 阶段与设计选项（Phasing & Design Options）

- Phasing：在翻新或施工阶段显示不同状态（Existing/New/Demolition）。

- Design Options：同时管理多个方案（A/B/C），便于方案比较与图纸输出。

2. 结构与机电（MEP）协同

- 结构：复合梁、预制构件、荷载、承载柱与开洞协调。

- 机电：布线、风管、水管系统建模、三维走向与碰撞检测（Navisworks）。

- 共同检查：链接结构/机电模型，使用碰撞检查工具（Navisworks 或 BIM 360 Model Coordination）。

3. 可视化与渲染

- Revit 内置渲染（Autodesk Raytracer），可生成质量较高的渲染图。

- 第三方实时渲染器（Enscape、Twinmotion、Lumion）实现快速漫游与渲染输出。

- 材质编辑：在材质库中设置贴图、反射、粗糙度、法线贴图以增强真实感。

4. Dynamo 自动化

- Dynamo 是基于节点的可视化编程环境，用于自动化重复任务、批量修改参数与几何生成。

- 应用示例：批量创建房间编号、自动生成图纸与导出、批量更名族类型、参数同步、构造复杂参数化构件。

- 进阶：使用 Python 脚本节点扩展功能，操作 Revit API 执行高级任务（如创建族实例、修改族参数等）。

5. 性能优化与常见问题

- 性能优化：减少不必要的细节级别（LOD）、限制三维视图显示复杂族、清理未使用族（Purge Unused）、合理分割工作集、开启 64 位 Revit 与足够内存。

- 文件修复：使用 “审计打开（Audit）” 选项打开损坏文件，Detach from Central（断开中央）恢复问题副本。

- 备份机制：定期保存本地备份（.rvt）、使用云端版本控制，避免文件损坏导致重大损失。

六、示例项目流程（从方案到施工图）

1. 阶段 1：项目前期与建模准备

- 读取场地 CAD、GIS 或激光扫描点云，建立基准轴网与标高。

- 创建项目模板（含标准族、注释样式、图纸边框、视图模板）。

2. 阶段 2：概念设计与方案比较

- 使用 Massing（体量）建模初步体量与日照分析。

- 导出体量到 Revit 生成可构造模型，使用 Design Options 进行方案对比。

3. 阶段 3：深化设计（建筑、结构、机电）

- 建筑：空间划分、门窗优化、标高与剖面校核。

- 结构：梁柱布置、开洞协调、荷载布置。

- 机电：系统分配与设备布置、碰撞检查与修改。

4. 阶段 4：出施工图与数量统计

- 整理视图、明细表与图纸布局，生成施工图纸套。

- 使用明细表与参数导出材料清单、工程量清单（BOQ）。

5. 阶段 5：施工与变更管理

- 在施工阶段使用 Phasing 标注拆改与新建分期。

- 利用 BIM 进行施工模拟、碰撞复核与进度模拟（4D）与成本模拟（5D，结合外部工具）。

七、学习路径与资源推荐

- 官方文档与帮助文档（Autodesk Knowledge Network）。

- 在线课程：Autodesk 官方培训、国内外平台（如 Coursera、Udemy、Bilibili、慕课网）的系统课程。

- 书籍与教程：选择带案例的实战书籍，边看边练。

- 社区与论坛：Autodesk Community、Stack Overflow、国内 Revit 微信/QQ群、知乎与博客分享。

- 实践：通过做小型项目（，例如一栋三层住宅或一组样板房）来巩固建模流程、族创建、出图与协同。

结语

从零开始学习 Revit，关键在于理解 BIM 思维：模型不仅仅是三维几何，更包含构件与参数化信息，这些信息支撑着设计决策、施工管理与后期运维。初学者应从基础界面与工具入手，逐步掌握族的创建与参数化，学习如何进行图纸输出与协同工作。在掌握这些基础后，通过 Dynamo 自动化、协同平台（如 BIM 360/ACC）与三维可视化工具的结合，可以显著提升设计效率与项目协同性。建议结合实践项目反复练习、建立公司化族库与模板，以便在真实项目中高效应用 Revit。祝你学习顺利，早日成为能够独立承担项目的 BIM 专业人员。
