随着建筑行业数字化转型加速，BIM（建筑信息模型）已经成为项目设计、施工与运营管理的核心技术。Autodesk Revit 作为最主流的 BIM 建模软件之一，广泛应用于建筑、结构、机电（MEP）及协同管理中。《Revit实战项目：建筑BIM从入门到精通全流程案例》聚焦从基础入门到项目交付的完整流程，本文在此基础上整合实践经验，提供一篇系统、可操作的长文指南，帮助读者掌握 Revit 在真实工程中的应用路径与关键细节。

一、BIM 与 Revit 的角色定位

- BIM 不是单一软件，而是一种以三维模型为核心、集成信息管理的项目交付方式。其价值体现在可视化、协同、量化、碰撞检测与全生命周期管理。

- Revit 负责创建参数化的建筑模型（RVT），包含几何、构件属性、材料、标注、族（Family）与工程量信息，是 BIM 工作流中的建模与文档核心工具。

二、入门准备：环境与基础设置

1. 软件与版本

- 选择合适的 Revit 版本（注意团队一致性），并安装常用扩展（Dynamo、Navisworks、BIM 360 / Autodesk Construction Cloud 插件）。

2. 硬件与文件管理

- 推荐高性能 CPU、多核、独立显卡、充足内存（16GB+）与 SSD，以保证大型模型的流畅操作。

- 建立项目文件夹结构（例如：00_项目管理/、01_设计/、02_施工/、Templates/、Families/），并制定备份与版本控制策略。

3. 模板与标准

- 制作或采用公司模板（.rte），包括项目单位、注释符号、视图模板、图层/类别设置、命名规范与参数表。

- 依据 ISO 19650、国家或公司 BIM 标准制定出图与交付规范（图纸比例、模型LOD/LOI/LOA）。

三、界面与基础操作快速掌握

- 了解 Revit 的四大核心数据：族（Family）、类型（Type）、实例（Instance）与参数（Parameters）。

- 熟练使用：视图控制、剖面/立面/轴网/标高的创建、层级（Level）与轴网（Grid）的设定、复制/阵列/对齐/约束等基本命令。

- 掌握视图模板、工作视图组织（楼层视图、剖面、立面、三维视图、明细表）、过滤器与可见性设置，保证出图一致性。

四、项目初始化：从概念到模型结构

1. 项目启动步骤

- 导入场地图（CAD、GIS、地形点云），设置共享坐标（Shared Coordinates），以便后续与结构、MEP、场地施工关联。

- 创建 Levels 与 Grids：Levels 定义楼层、高度控制线；Grids 定位轴线，便于结构与构件布置。

2. 概念设计与体量建模

- 用 Massing（体量）工具进行体量研究，评估体积、日照、通风与节点关系；通过参数化体量推动方案优化。

3. 分级建模策略

- 按学科分模型（建筑、结构、机电），并决定工作共享策略（Worksharing）与链接方式（Linked RVT / CAD），避免单文件过大。

五、建筑模型详细建模流程（示例：多层住宅/办公楼）

1. 墙、门窗、楼板与屋面

- 利用系统墙（Wall）与构造墙（Curtain Wall）建模。建议先建立类型族（Type），定义材料层、厚度与保温层关系。

- 楼板（Floor）按楼层分区建模，注意边界关系与承载构造；屋面（Roof）使用坡屋面或基于屋面形状的建模方式。

- 门窗建议使用族（Family）管理，常用族放在共享库中，便于统一管理与批量替换。

2. 楼梯、栏杆、竖向交通

- 楼梯可用 Revit 的楼梯生成器或自定义族。注意踏步高度一致、楼梯井口和扶手高度。

- 栏杆（Railing）可作为样式化族创建并在多处应用。

3. 室内与外装

- 室内隔墙、门洞、室内地面、顶棚（Ceiling）按装修分层建模；材料以材质（Material）参数控制，便于渲染与取量。

4. 开挖与基础

- 基础与地梁可以作为结构建模一部分，或以建筑模型标注呼应结构模型。

六、结构与机电（MEP）协同建模

1. 结构

- 结构工程师通常在独立模型中建模，使用结构族（梁、柱、板、基础），并通过链接共享坐标（Shared Coordinates）。

- 建立荷载与分析模型导出（例如 SAP、ETABS），必要时导入结构分析结果到 Revit。

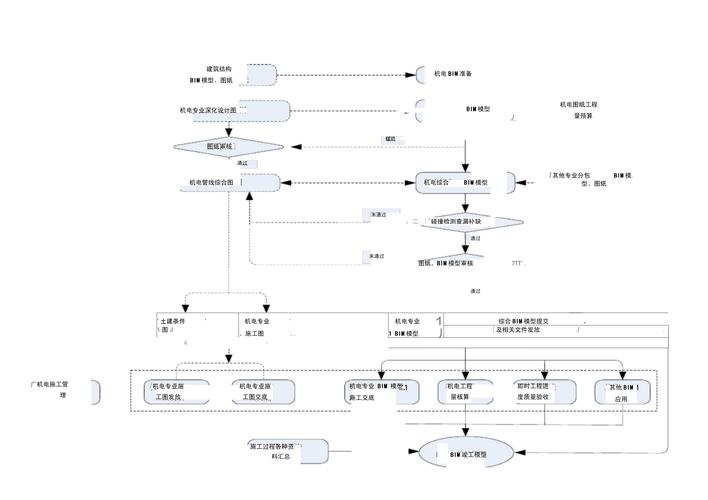

2. 机电（给排水、暖通、电气）

- MEP 需在建筑模型基础上进行干涉规划：风道、桥架、管线布置。

- 使用族库（配件、设备）和系统（HVAC、Lighting、Plumbing）进行网络连接，进行系统封闭性检查与管道坡度设置。

3. 协同策略

- 采用链接（Link RVT）方式分学科建模，设置工作集（Worksets）与视图过滤，避免冲突。

- 定期导出 IFC 或使用 Navisworks/ BIM 360 进行联合模型检查与碰撞检测（Clash Detection）。

七、族（Family）与参数化管理

1. 族类型

- 分类：系统族（Walls、Floors）、加载族（Loadable Family）与注释族（Annotation）。

- 对常用构件创建参数化族，设置可变尺寸、材料与逻辑约束（Reference Planes、约束尺寸）。

2. 参数体系

- 区分实例参数（Instance Parameter）与类型参数（Type Parameter）；使用共享参数（Shared Parameters）以便跨文件一致性与在明细表中使用。

- 为 BIM 管理建立属性清单（如物料代号、制造商、重量、施工信息），保障运营阶段的数据可用性。

八、出图、标注与明细表（Schedules）

- 制定视图模板、注释样式、图框与标题栏模板，保证出图统一性。

- 使用明细表（Schedule）自动汇总构件数量与属性，可连接 Excel 进行量化与估算。

- 导出施工图（PDF、DWG），并生成交付模型（RVT、IFC）与竣工资料（记录模型）。

九、碰撞检测与协调会议

- 使用 Navisworks 或 BIM 360 的 Clash Detective 进行碰撞检测，分别进行硬碰撞（geometry clash）与软碰撞（规则性冲突）。

- 定期召开联合协调会议（COBie/Coordinator）：提出问题、分配责任、跟踪解决、更新模型。

- 建立碰撞清单（Issue List），并将解决方案记录到模型变更日志中。

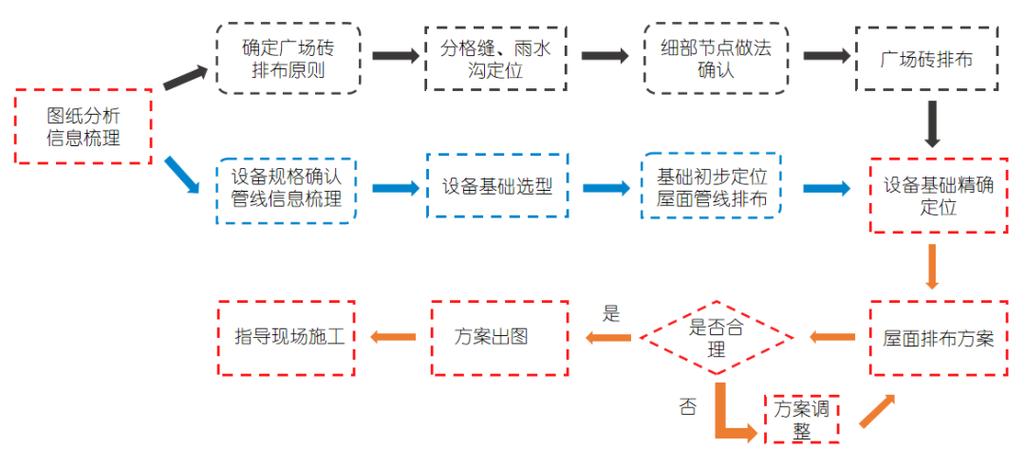

十、施工阶段的 BIM 支持

- 施工模拟（4D）与进度关联：将模型构件与施工进度（库任务）挂钩，使用 Navisworks 或 BIM 360 生成4D模拟。

- 施工协调与材料预制：采用 BIM 模型指导构件预制（如楼梯、幕墙、机电支架），提高现场效率。

- 施工质量检查与竣工核查：现场数据（照片、测量）与模型比对，形成竣工记录模型。

十一、运维（FM）与交付

- 构建运维友好的模型：为关键设备添加维护手册、保养周期、资产编号（Asset ID）等信息。

- 输出用于运维的格式：IFC、COBie（建筑运维数据交换规范）或厂商要求的数据库格式。

- 提交竣工模型与文档，进行验收培训，保障业主方能使用模型进行设施管理。

十二、Dynamo 与二次开发

- Dynamo 用于可视化编程，自动化重复性任务：批量创建视图、自动命名、批量更新参数、批量出图等。

- 学习 Python 与 Revit API 可实现更高级定制（插件开发、数据抽取、与外部数据库交互）。

十三、常见问题与优化建议

- 模型膨胀控制：拆分学科模型、使用链接与工作集、减少不必要的细节（LOD 控制）。

- 坐标与定位纠正：早期统一基准点与坐标系，避免后期大量调整。

- 性能提升建议：关闭不必要视图、使用视图范围裁剪、精简族几何、清理重复族与废弃视图。

- 命名规范与版本管理：严格的文件与视图命名减少沟通成本；使用 BIM 平台管理版本与审批流程。

十四、案例实战演练：以一座 8 层综合楼为例（步骤概述）

1. 前期准备：获取用地红线、地形数据与设计任务书；建立项目文件夹与模板。

2. 概念设计：在 Revit 中用 Massing 快速试探体量、分析日照；输出概念方案平面与剖面。

3. 项目建模建立：建立 Levels、Grids、导入场地地形并设置共享坐标。

4. 建筑建模：创建外墙、楼板、门窗，生成楼梯与电梯井，布置主要房间并标注功能与净高。

5. 结构建模链接：结构模型建立基础、梁柱并通过链接对齐；进行结构/建筑碰撞检查。

6. MEP 建模：布置风道、管道、管线桥架与设备，完成负荷计算与系统连通性检查。

7. 协同与碰撞检测：导出 Navisworks 进行联合碰撞检测，生成问题单并跟踪问题关闭。

8. 出图与明细：生成各类施工图、材料清单（Schedule），并导出为交付的 PDF 与 IFC。

9. 施工配合：生成 4D 模拟、预制详图与现场安装图，支持施工阶段 BIM 应用。

10. 竣工交付：整理竣工模型、COBie 数据与设备手册，移交业主并进行运维培训。

十五、进阶路径与职业发展建议

- 学习路线：掌握 Revit 基础 -> 深入族创建与参数管理 -> 协同与 BIM 管理 -> Dynamo 与 API 编程 -> 项目管理与标准化。

- 认证与资源：参加 Autodesk 官方认证（ACP）、关注行业标准（ISO 19650）、加入本地 BIM 协会与社区分享知识。

- 成为 BIM 管理者需要具备：技术推广能力、模板与族库管理能力、协同流程搭建能力与跨学科沟通能力。

结语

从入门到精通 Revit 与整个 BIM 流程，是一个技术积累与项目经验并行的过程。理论学习能打下基础，而通过真实项目反复实践、总结模板、规范与常见问题应对，才能真正把 BIM 的价值转化为项目管理和工程实施的高效工具。希望本文系统化梳理的流程与实践建议，能帮助读者在 Revit 实战项目中少走弯路，快速提升项目交付质量与团队协同效率。

如需针对某一环节（如族创建示例、Dynamo 脚本实例、碰撞检测流程或模板制定）提供更详细的操作步骤或示例，我可以继续为你补充具体操作教程与范例文件说明。
